Qiancheng, isang tagagawa ng cable ng China, mga supplyAluminum PVC Insulated Round Wirepara sa fixed low-voltage power distribution at construction wiring applications. Nagtatampok ng aluminum conductor, PVC insulation, at protective outer sheath, pinagsasama ng cable na ito ang magaan na construction na may praktikal na electrical insulation. Ang pag-unawa sa mga detalye nito, mga kinakailangan sa pag-install, at mga katangian ng pagganap ay nakakatulong sa mga inhinyero, kontratista, at procurement team na piliin ang tamang cable para sa mga maaasahang electrical system.
Ang aluminyo PVC insulated round wire ay idinisenyo para sa mga nakapirming electrical installation kung saan ang bigat ng conductor, proteksyon sa pagkakabukod, at gastos ng proyekto ay mahalagang mga pagsasaalang-alang. Nagtatampok ang BLVV model ng Qiancheng ng single-core aluminum conductor na may PVC insulation at isang panlabas na PVC sheath, na na-rate sa 300/500V. Ang mga available na conductor cross-section ay mula sa 2.5 mm² hanggang 70 mm² sa mga nakalistang detalye. Ipinapaliwanag ng gabay na ito ang pagbuo ng cable, mga teknikal na parameter, pangunahing benepisyo, mga sitwasyon ng aplikasyon, pamantayan sa pagpili, at mga pag-iingat sa pag-install upang matulungan ang mga mamimili na gumawa ng matalinong mga desisyon.

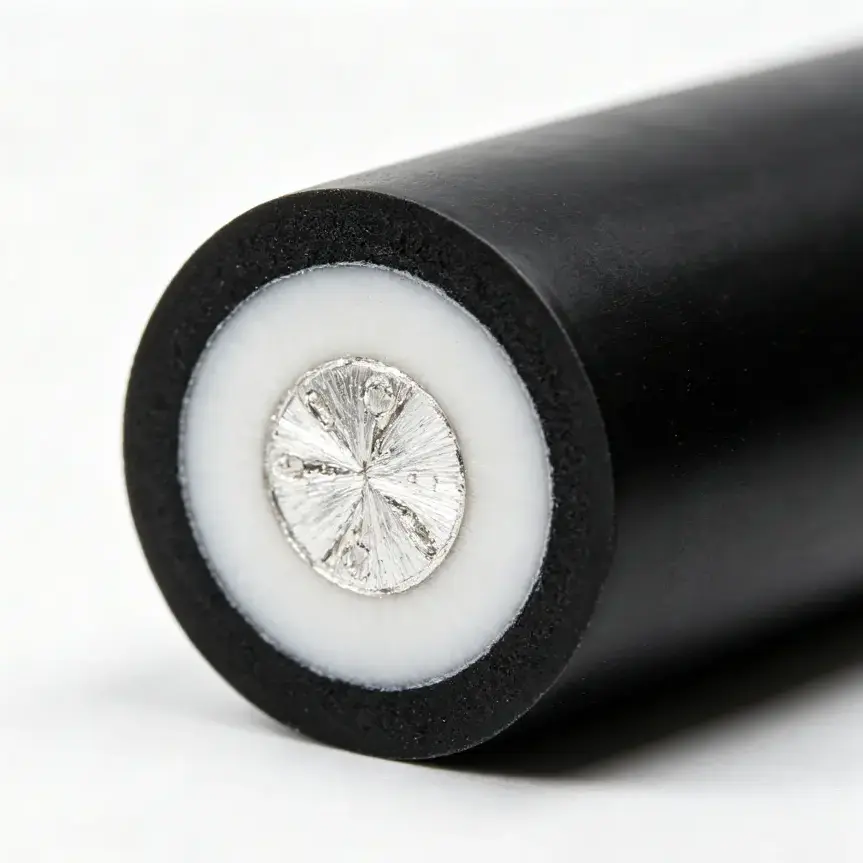

Ang aluminyo PVC insulated round wire ay isang electrical cable na gumagamit ng aluminum bilang conducting material at polyvinyl chloride (PVC) bilang insulation nito. Sa BLVV construction na inaalok ng Qiancheng, ang PVC outer sheath ay nagbibigay ng karagdagang protective layer sa paligid ng insulated conductor.
Ang cable ay idinisenyo para sa mga nakapirming low-voltage electrical installation. Ang na-rate na boltahe nito ay 300/500V, na ginagawa ang tamang aplikasyon at pagsunod sa mga lokal na regulasyong elektrikal na mahalaga kapag tinukoy ito para sa isang proyekto.
Ang kumbinasyon ng aluminyo at PVC ay tumutugon sa ilang mga praktikal na kinakailangan:
Mahalagang makilala ang produktong ito mula sa mga aluminum cable na may XLPE insulation, armored power cable, at flexible cord. Ang kanilang mga de-koryenteng rating, mga limitasyon sa temperatura, mekanikal na katangian, at mga paraan ng pag-install ay maaaring magkaiba nang malaki.
Para sa impormasyong partikular sa produkto, bisitahin ang pahina ng produkto ng Aluminum PVC Insulated Round Wire ng Qiancheng.
Ang pagganap ng cable ay nakasalalay sa pakikipag-ugnayan sa pagitan ng konduktor, pagkakabukod, at panlabas na kaluban nito. Ang bawat bahagi ay nagsisilbi ng ibang function, at ang kumpletong istraktura ay dapat matugunan ang mga kinakailangan ng nilalayong pag-install.
Ang konduktor ng aluminyo ay nagdadala ng de-koryenteng kasalukuyang sa pamamagitan ng circuit. Kung ikukumpara sa tanso, ang aluminyo ay mas magaan sa dami, na maaaring maging kapaki-pakinabang kapag humahawak ng mahabang cable run o nagdadala ng malaking dami ng cable. Gayunpaman, ang aluminyo ay may mas mataas na resistivity ng kuryente kaysa sa tanso, kaya dapat isaalang-alang ng sukat ng conductor ang kasalukuyang, pagbaba ng boltahe, at mga kondisyon ng pag-install.
Ang pangunahing PVC insulation ay pumapalibot sa konduktor at nagbibigay ng electrical separation. Ang kapal nito ay dapat tumugma sa tinukoy na disenyo ng cable at naaangkop na pamantayan ng produkto. Ang napinsalang pagkakabukod, hindi angkop na temperatura sa pagpapatakbo, o maling pag-install ay maaaring makakompromiso sa kaligtasan ng kuryente.
Ang panlabas na PVC sheath ay nagdaragdag ng isang layer ng proteksyon laban sa ordinaryong mekanikal na kontak at pagkakalantad sa kapaligiran. Bagama't ang PVC ay maaaring mag-alok ng kapaki-pakinabang na pagtutol sa moisture at abrasion, ang aktwal na antas ng proteksyon ay depende sa materyal na pagbabalangkas, disenyo ng cable, at operating environment. Ang isang ordinaryong PVC sheath ay hindi dapat awtomatikong ipagpalagay na nagbibigay ng UV resistance, flame-retardant performance, o pagiging angkop para sa direktang paglilibing.
Ang nagreresultang single-core, round construction ay inilaan para sa angkop na fixed-wiring na mga application sa halip na hindi pinaghihigpitang paggamit sa bawat panloob o panlabas na kapaligiran.
Dapat suriin ang teknikal na data bago mag-order ng anumang mga de-koryenteng cable. Ang sumusunod na talahanayan ay nagbubuod sa mga detalye ng BLVV na inilathala ng Qiancheng. Ang mga value ay mga sukat ng sanggunian ng produkto, hindi mga pangkalahatang rating para sa bawat aluminum PVC cable.
| Nominal Cross-Section | Pinakamababang Bilang ng Wire ng Konduktor | Kapal ng pagkakabukod (mm) | Kapal ng Kaluban (mm) | Pinakamataas na Outer Diameter (mm) | Sanggunian na Timbang (kg/km) |
|---|---|---|---|---|---|
| 1 × 2.5 mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Mahalagang tala sa pagtutukoy:Tinutukoy ng na-publish na talahanayan ang pinakamababang bilang ng mga wire ng conductor para sa bawat laki. Dapat kumpirmahin ng mga mamimili ang eksaktong konstruksyon ng konduktor, naaangkop na mga pamantayan, na-rate na temperatura ng pagpapatakbo, kasalukuyang kapasidad na nagdadala, at anumang kinakailangang ulat sa pagsubok sa supplier bago maglagay ng order.
Halimbawa, ang panlabas na diameter at reference na timbang ay kapaki-pakinabang para sa pagtatantya ng espasyo sa pagruruta ng cable, mga karga ng transportasyon, at dami ng materyal. Hindi nila independiyenteng nagtatatag kung ang isang cable ay maaaring ligtas na magdala ng isang partikular na pagkarga ng kuryente.
Ang mababang density ng aluminyo ay isang praktikal na kalamangan sa mga proyekto na may kasamang malalaking dami ng cable. Kung ikukumpara sa isang tansong konduktor ng isang katumbas na electrical function, ang isang naaangkop na laki ng aluminum conductor ay maaaring magpababa ng bigat ng konduktor. Ang huling paghahambing sa timbang ng kable ay dapat gumamit ng mga sukat ng konduktor na angkop sa kuryente sa halip na ihambing lamang ang mga pantay na cross-sectional na lugar.
Ang pagkakabukod at panlabas na kaluban ay gumaganap ng mga pantulong na function. Ang pangunahing insulation ay nagbibigay ng electrical separation, habang ang sheath ay nagdaragdag ng panlabas na proteksyon. Ang pag-aayos na ito ay maaaring maging kapaki-pakinabang sa mga nakapirming pag-install kung saan ang cable ay naka-install ayon sa mga na-rate na kondisyon nito at protektado laban sa labis na mekanikal na stress.
Ang nakalistang hanay mula 2.5 mm² hanggang 70 mm² ay nagbibigay sa mga mamimili ng ilang opsyon para sa iba't ibang kinakailangan sa circuit. Ang isang mas maliit na konduktor ay maaaring umangkop sa isang medyo mababang-load na circuit, habang ang isang mas malaking konduktor ay maaaring isaalang-alang para sa mas mataas na load o mas mahabang mga ruta ng cable. Ang huling pagpili ay dapat na nakabatay sa mga kalkulasyon ng engineering at mga naaangkop na regulasyon.
Maaaring gawing simple ng mga opsyon sa regular na laki ang mga paghahambing ng detalye at pagpaplano ng materyal. Para sa mga proyektong nangangailangan ng mga partikular na haba, dami, packaging, o mga opsyon sa materyal na lumalaban sa apoy, dapat kumpirmahin ng mga mamimili ang pagkakaroon at teknikal na mga kinakailangan sa Qiancheng bago ang produksyon o pagpapadala.
Ang mga kalamangan na ito ay pinakamakahulugan kapag ang cable ay naitugma sa nilalayon na aplikasyon. Walang materyal na konduktor o istraktura ng pagkakabukod ang makakatumbas sa maling sukat, hindi magandang koneksyon, o hindi angkop na mga kondisyon sa pag-install.
Ang BLVV cable ng Qiancheng ay inilaan para sa angkop na mga fixed low-voltage na mga wiring application. Depende sa mga naaangkop na regulasyon at nakumpirma na detalye ng produkto, ang mga potensyal na paggamit ay kinabibilangan ng:
Bago tukuyin ang cable para sa panlabas na pag-install, suriin kung ang partikular na PVC formulation at cable na disenyo ay naaprubahan para sa inaasahang pagkakalantad. Para sa direktang libing, mga kapaligirang may mataas na epekto, mga mapanganib na lokasyon, o mga aplikasyon na nangangailangan ng partikular na klasipikasyon ng pagganap ng sunog, maaaring kailanganin ang isang dinisenyong layunin at naaangkop na sertipikadong cable.
Ang pagpili ng naaangkop na cable ay nangangailangan ng higit pa sa pagtutugma ng isang nominal na cross-sectional area sa isang inaasahang kasalukuyang. Isinasaalang-alang ng isang maaasahang proseso ng pagpili ang kumpletong electrical circuit at ang kapaligiran ng pag-install nito.
I-verify na ang 300/500V rating ay angkop para sa circuit at sa naaangkop na electrical code. Huwag ipagpalagay na ang isang cable ay angkop para sa ibang klase ng boltahe dahil lamang sa hitsura ng pisikal na pagkakabuo nito.
Tukuyin ang inaasahang kasalukuyang load, haba ng circuit, temperatura ng paligid, paraan ng pag-install, pagpapangkat sa iba pang mga cable, at pinapayagang pagbaba ng boltahe. Ang de-koryenteng resistensya ng aluminyo ay mas mataas kaysa sa tanso, kaya maaaring hindi angkop ang direktang pagpapalit ng laki-para-laki.
Tukuyin ang potensyal na pagkakalantad sa kahalumigmigan, sikat ng araw, mga kemikal, abrasion, epekto, at init. Kumpirmahin kung kinakailangan ang karagdagang conduit, trunking, suporta, o mekanikal na proteksyon.
Ang mga konduktor ng aluminyo ay nangangailangan ng mga terminal at konektor na partikular na angkop para sa aluminyo. Kumpirmahin ang pinahihintulutang laki ng conductor, terminal material, paraan ng paghahanda, at tightening torque. Ang mga maling koneksyon ay maaaring magdulot ng labis na pagtutol at sobrang init.
Bago kumpirmahin ang isang order, humiling ng teknikal na data sheet, mga naaangkop na pamantayan ng produkto, dokumentasyon ng pagsubok, mga detalye ng packaging, at iskedyul ng paghahatid. Para sa mas malalaking proyekto, kumpirmahin na ang ibinigay na pagmamarka ng cable at dokumentasyon ng batch ay tumutugma sa naaprubahang detalye.
Ang tamang pag-install ay mahalaga sa pagkamit ng maaasahang pagganap ng kuryente. Kahit na ang isang cable na ginawa sa tamang detalye ay maaaring maging hindi ligtas kung ito ay na-install o natapos nang hindi wasto.
Kung ang mga konduktor ng aluminyo ay kumokonekta sa mga konduktor na tanso, gumamit ng mga aprubadong konektor na idinisenyo para sa partikular na kumbinasyon ng mga materyales. Ang paraan ng koneksyon ay dapat tumugon sa compatibility, contact resistance, at anumang mga kinakailangan sa paghahanda na tinukoy ng manufacturer ng connector.
Para sa mga proyektong may hinihingi na mga kinakailangan sa kaligtasan ng sunog, kumpirmahin ang tumpak na pag-uuri ng flame-retardant at sumusuportang ebidensya sa pagsubok. Ang isang PVC sheath lamang ay hindi nagtatatag na ang cable ay nakakatugon sa isang partikular na pamantayan sa kaligtasan ng sunog.
Ang na-publish na paglalarawan ng produkto ay tumutukoy sa isang naka-rate na boltahe na 300/500V. Palaging i-verify ang pagmamarka at dokumentasyon ng produkto laban sa mga kinakailangan ng inilaan na circuit bago i-install.
Ang aluminyo ay nag-aalok ng mas mababang density at maaaring mabawasan ang timbang ng konduktor, na kapaki-pakinabang para sa paghawak at transportasyon. Gayunpaman, ang aluminyo ay may mas mataas na resistivity ng kuryente kaysa sa tanso. Ang laki ng konduktor, pagkakatugma sa terminal, at mga kinakailangan sa pag-install ay dapat na maingat na suriin.
Ang na-publish na talahanayan ng detalye ng BLVV ng Qiancheng ay naglilista ng mga nominal na cross-section na 2.5, 4, 6, 10, 16, 25, 35, 50, at 70 mm². Kumpirmahin ang kasalukuyang availability at anumang espesyal na sukat o haba na kinakailangan nang direkta sa supplier.
Maaaring ito ay angkop para sa ilang partikular na panlabas na fixed-wiring application kapag pinahihintulutan ng detalye ng produkto at mga kondisyon ng pag-install. Ang direktang sikat ng araw, pagkakalantad sa tubig, temperatura, at pinsala sa makina ay dapat masuri. Huwag ipagpalagay na ang lahat ng PVC-sheathed cable ay angkop para sa matagal na pagkakalantad sa UV o direktang paglilibing.
Hindi. Kung kinakailangan ang flame-retardant performance, humiling ng kumpirmasyon ng ibinigay na bersyon at ang pagsuporta sa dokumentasyon ng pagsubok nito.
Dapat isaalang-alang ng pagpili ang kasalukuyang load, haba ng cable, pagbaba ng boltahe, temperatura sa paligid, paraan ng pag-install, pagpapangkat ng cable, at mga lokal na kinakailangan sa kuryente. Dapat i-verify ng isang kwalipikadong electrical designer ang panghuling sukat ng conductor sa halip na umasa sa nominal na cross-section lamang.
Ibigay ang modelo ng cable, rated boltahe, conductor cross-section, kinakailangang haba, kabuuang dami, kapaligiran sa pag-install, naaangkop na pamantayan, patutunguhang merkado, mga kinakailangan sa packaging, at anumang espesyal na kinakailangan sa pagganap. Ang impormasyong ito ay tumutulong sa tagapagtustos na masuri ang pagiging tugma ng mga detalye at maghanda ng isang mas tumpak na panipi.
Ang aluminyo PVC insulated round wire ay isang praktikal na opsyon para sa angkop na fixed low-voltage installation na nangangailangan ng magaan na conductor at isang protective PVC insulation-and-sheath structure. Ang matagumpay na detalye ay nakasalalay sa higit pa sa presyo: ang rating ng boltahe, sukat ng konduktor, pagkakatugma ng koneksyon, pagkakalantad sa kapaligiran, at dokumentasyon ng pagsunod ay lahat ay nakakaimpluwensya sa pangmatagalang pagganap.
Nagbibigay ang Qiancheng ng mga detalye ng BLVV cable para sa pagsusuri ng proyekto, na may mga nakalistang laki ng conductor mula 2.5 mm² hanggang 70 mm². Kung ikaw ay naghahanap ng cable para sa isang gusali, pabrika, o proyekto sa pamamahagi ng kuryente, suriin ang iyong mga teknikal na kinakailangan bago piliin ang huling modelo. Bisitahin ang pahina ng produkto ng Aluminum PVC Insulated Round Wire upang suriin ang magagamit na impormasyon, kung gayonmakipag-ugnayan sa aminkasama ang iyong kinakailangang laki, boltahe, dami, kundisyon ng pag-install, at destinasyon ng paghahatid. Matutulungan ka ng pangkat ni Qiancheng na talakayin ang mga angkop na detalye at mga detalye ng panipi para sa iyong proyekto.
