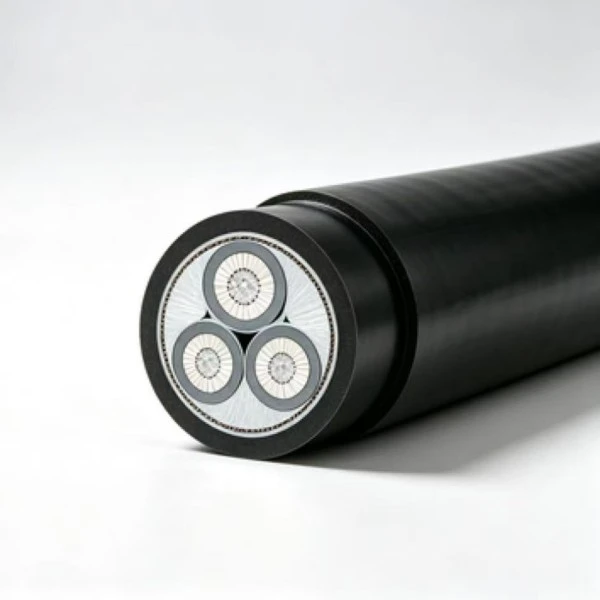

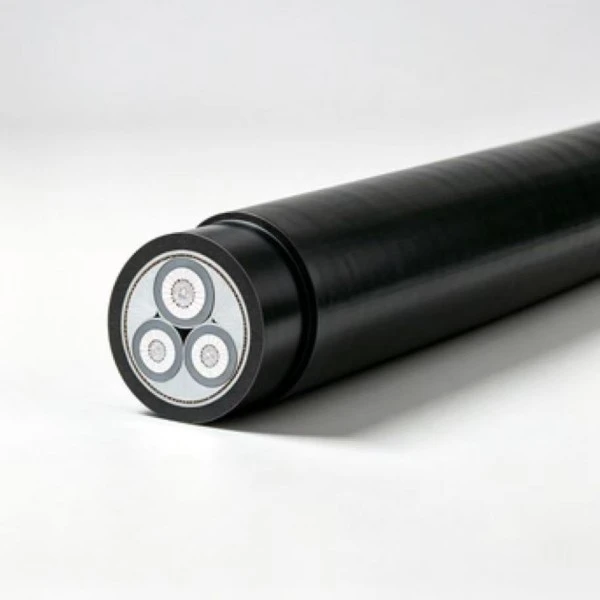

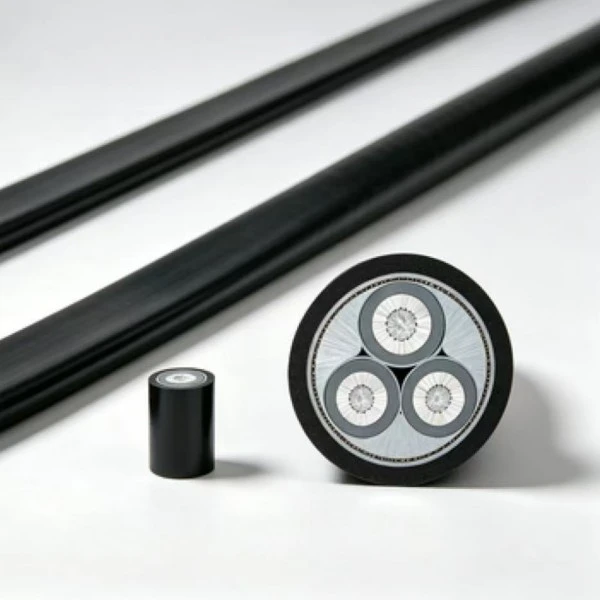

Gumagamit ang Aluminum XLPE Low Voltage Power Cable ng mga aluminum conductor na may XLPE insulation para sa 0.6/1 kV low-voltage power distribution. Ang aluminum conductor ay nagpapababa ng cable weight kumpara sa copper construction, habang ang XLPE ay nagbibigay ng stable electrical insulation sa tinukoy na operating temperature. Maaaring i-configure ang cable para sa mga nakapirming installation sa mga pabrika, panlabas na sistema ng pamamahagi, cable trenches at iba pang mga application kung saan ang mga kondisyon ng pagtula ay tumutugma sa detalye ng produkto.
|
Nominal na cross-section (mm²) |
Kapal ng pagkakabukod (mm) |
Kapal ng kaluban (mm) |
Tinatayang panlabas na diameter ng cable (mm) |
Conductor DC resistance (Ω/km)Al |
Subukan ang boltahe (kV/5min) |
Ampacity sa hangin (A) (A)-Al |
Ampacity sa direktang ibinaon na lupa(A)-Al |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |
|
Voltage grade Uo/U （kV） |
Kinakailangan |
|
3.6/6, 6/6 |
Bahagyang discharge ≤ 10 pC sa 1.73U₀ |
|
8.7/10, 12/20 |
Bahagyang discharge ≤ 10 pC sa 1.73U₀ |
|
18/30, 21/35 |
Bahagyang discharge ≤ 10 pC sa 1.73U₀ |
|
26/35 |
Bahagyang discharge ≤ 10 pC sa 1.73U₀ |
Para sa mga single-core cable, ang pinapayagang bending radius ay \(20\times(d+D)\pm5\%\).
Para sa mga multi-core cable, ang pinapayagang bending radius ay \(15\times(d+D)\pm5\%\).
D = Aktwal na panlabas na diameter ng cable (mm)
d = Aktwal na diameter ng conductor (mm)
Ang pre-heating ay sapilitan kapag naglalagay sa ibaba 0 ℃. Ang cable ay dapat hawakan at i-install ayon sa naaangkop na mababang temperatura na pamamaraan ng pagtula upang mabawasan ang panganib ng mekanikal na pinsala sa pagkakabukod o kaluban.
Walang paghihigpit sa pagkakaiba sa taas ng vertical laying ayon sa ibinigay na teknikal na impormasyon. Ang paraan ng pag-install, pag-aayos ng pag-aayos at bigat ng cable ay dapat pa ring isaalang-alang kapag nagpaplano ng mga vertical na ruta.
|
Temperatura ng hangin |
||||||||||||||||
|
Temperatura ng pagpapatakbo(℃) |
15 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
||||||
|
1.30 |
1.26 |
1.22 |
1.18 |
1.44 |
1.09 |
1.04 |
1.0 |
0.96 |
0.89 |
|||||||
|
Temperatura ng lupa |
||||||||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
||||||||||
|
1.44 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |
||||||||||
Maaaring gamitin ang Aluminum XLPE Low Voltage Power Cable para sa fixed low-voltage distribution sa loob ng factory workshops, warehouses at iba pang industriyal na gusali. Kasama sa karaniwang pagruruta ang mga cable tray at wall-mounted cable system. Kapag pumipili ng laki ng konduktor, ang konektadong pagkarga, pag-aayos ng pag-install, temperatura ng paligid at kinakailangang pagbaba ng boltahe ay dapat na suriin nang magkasama.
Para sa mga panlabas na fixed installation, ang cable ay maaaring i-ruta sa mga angkop na istruktura, mga poste ng utility o iba pang mga supporting system kung saan pinahihintulutan ng detalye ng proyekto. Ang kaluban ay nagbibigay ng proteksyon para sa normal na pagkakalantad sa labas, habang ang pangmatagalang sikat ng araw, mga pagbabago sa temperatura, kahalumigmigan at mekanikal na pagkarga ay dapat isaalang-alang sa panahon ng pag-install.
Ang mga cable trench at utility tunnel ay nagbibigay ng mga karaniwang ruta para sa mga fixed power-distribution circuit. Ang pag-install ay dapat magbigay ng sapat na pag-aalis ng init at magbigay ng naaangkop na suporta at proteksyon. Sa nakapaloob o nakagrupong mga pag-install, ang mga salik sa pagwawasto ng ampacity at aktwal na mga kondisyon sa kapaligiran ay dapat isaalang-alang sa halip na direktang ilapat ang air-rated na kasalukuyang.
Ang direktang paglilibing ay maaaring isaalang-alang kung saan ang pagtatayo ng cable, mga kondisyon ng lupa at mekanikal na proteksyon ay nakakatugon sa mga kinakailangan ng proyekto. Ang lalim ng libing, drainage, external loading at ang posibilidad ng hinaharap na paghuhukay ay dapat suriin bago i-install. Maaaring kailanganin ang mga proteksiyon na hakbang sa kinakaing unti-unti na lupa o mga lokasyong nalantad sa malalaking puwersang mekanikal.
Maaaring isaalang-alang ang cable para sa fixed low-voltage distribution sa rural power-grid renovation at katulad na gawaing imprastraktura. Ang mga konduktor ng aluminyo ay nagpapababa ng bigat ng kable, na maaaring maging kapaki-pakinabang kung saan ang mahabang ruta ng cable ay nangangailangan ng malaking transportasyon at pag-install. Ang pagpapalaki ng konduktor ay dapat sumunod sa inaasahang pagkarga, haba ng ruta, kinakailangan sa pagbagsak ng boltahe at mga kondisyon ng pag-install.
A: Ang rate na boltahe ay 0.6/1 kV para sa pangkalahatang mababang boltahe na pamamahagi ng kuryente. Depende sa mga kondisyon ng konstruksiyon at proyekto, ang mga paraan ng pag-install ay maaaring magsama ng panlabas na overhead na pagruruta, cable trenches at ilang mga direktang nakabaon na application. Ang paggamit sa labas ay dapat isaalang-alang ang sikat ng araw, ulan, temperatura, mekanikal na proteksyon at ang mga tinukoy na katangian ng kaluban.
A: Para sa mga single-core na cable, ang tinukoy na kinakailangan sa baluktot ay \(20\times(d+D)\pm5\%\), habang ang kinakailangan para sa multi-core cable ay \(15\times(d+D)\pm5\%\). Ang pre-heating ay kinakailangan kapag ang laying ambient temperature ay mas mababa sa 0 ℃. Ang cable ay hindi dapat puwersahang ibaluktot o hilahin sa mababang temperatura dahil ang PVC o iba pang polymeric sheath na materyales ay maaaring maging hindi gaanong nababaluktot.
A: Ang ibinigay na teknikal na talahanayan ay sumasaklaw sa mga nominal na cross-section mula 1.5 mm² hanggang 1000 mm². Ang kakayahang magamit ay depende sa kinakailangang detalye at iskedyul ng produksyon. Maaaring talakayin ang cut-to-length na mga kinakailangan at pagmamarka ng cable para sa mga order ng proyekto, na may dami, laki ng conductor at kinakailangang petsa ng paghahatid na nakumpirma bago ang produksyon.
A: Ang aluminyo ay may mas mababang densidad kaysa sa tanso, binabawasan ang bigat ng cable at ginagawang mas madali ang transportasyon at paghawak para sa maraming mga pag-install. Ang materyal na konduktor ay mayroon ding mas mababang halaga ng materyal sa maraming mga aplikasyon. Gayunpaman, ang pagpili ng konduktor ay hindi dapat nakabatay sa materyal na presyo lamang; kasalukuyang-carrying capacity, pagbaba ng boltahe, haba ng ruta, paraan ng koneksyon at mga kondisyon ng pag-install ay dapat suriin lahat.
A: Ang mga nauugnay na talaan ng inspeksyon ng pabrika at mga dokumento ng pagsubok sa elektrikal ay maaaring ibigay ayon sa detalye ng produkto at mga kinakailangan sa order. Maaaring ihanda ang dokumentasyon sa wikang Ingles kapag kinakailangan para sa pagsusuri ng proyekto sa ibang bansa o dokumentasyon ng customs. Ang eksaktong mga sertipiko, mga ulat ng pagsubok at format ng dokumento ay dapat kumpirmahin ayon sa patutunguhang merkado at mga kinakailangan sa pagtanggap ng proyekto.
A: Ang direktang paglilibing ay dapat isagawa lamang kung saan ang pagtatayo ng cable at mga kondisyon ng site ay nakakatugon sa mga naaangkop na kinakailangan. Maaaring isaalang-alang ang mga proteksiyon na manggas o conduit kung saan ang cable ay nalantad sa malakas na kaagnasan ng lupa, mataas na kahalumigmigan, pagkarga ng sasakyan, aktibidad ng paghuhukay o iba pang mga panganib sa makina. Ang wastong lalim ng libing at drainage ay dapat ding isama sa plano ng pag-install.
A: Ang oras ng lead ay depende sa conductor cross-section, cable construction, order quantity, production capacity, packaging at mga kinakailangan sa dokumentasyon. Ang mga karaniwang pagtutukoy ay maaaring magkaroon ng mas maikling mga iskedyul ng produksyon kapag magagamit ang mga materyales at kapasidad. Ang mga custom o malalaking volume na mga order ay dapat na kumpirmahin sa pabrika nang maaga upang ang produksyon at kargamento ay maaaring iugnay sa iskedyul ng proyekto.
A: Ang mga pinapayagang pagbabago sa kasalukuyang may ambient temperature dahil nagbabago ang mga kondisyon ng pagwawaldas ng init habang tumataas o bumababa ang temperatura sa paligid. Ang mga coefficient ng pagwawasto na ibinigay sa teknikal na talahanayan ay dapat na isaalang-alang kapag pumipili ng laki ng konduktor at paraan ng pag-install. Ang pagpapangkat ng cable, bentilasyon, temperatura ng lupa at mga kondisyon ng libing ay maaari ding makaapekto sa aktwal na pinapahintulutang kasalukuyang.
Para sa mga katanungan sa proyekto, dapat ibigay ang kinakailangang boltahe, conductor cross-section, haba ng cable, paraan ng pag-install, kundisyon sa paligid at dami upang makumpirma ang naaangkop na detalye at mga teknikal na dokumento.
