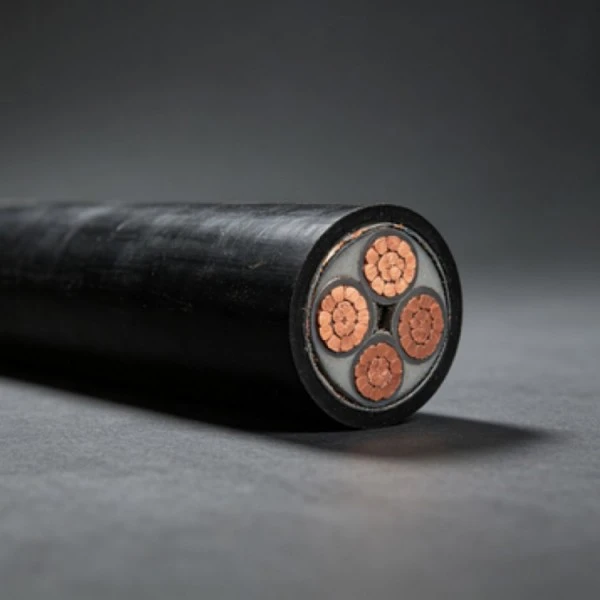

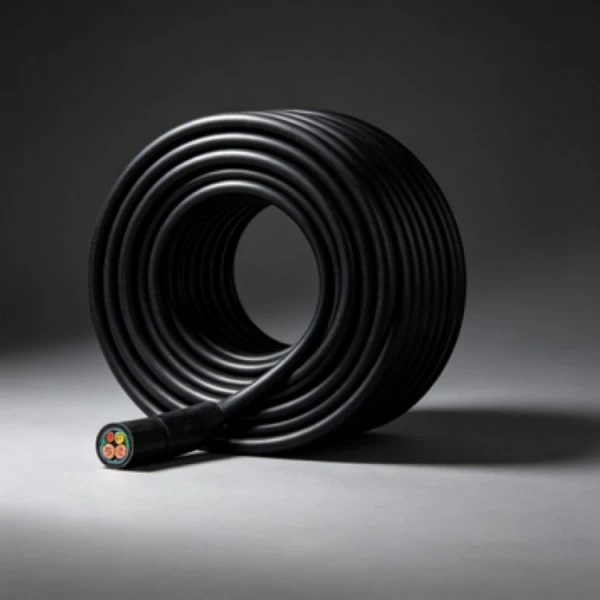

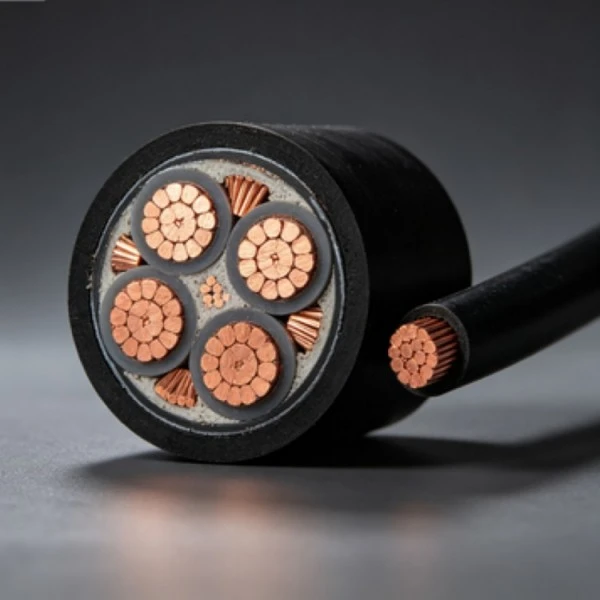

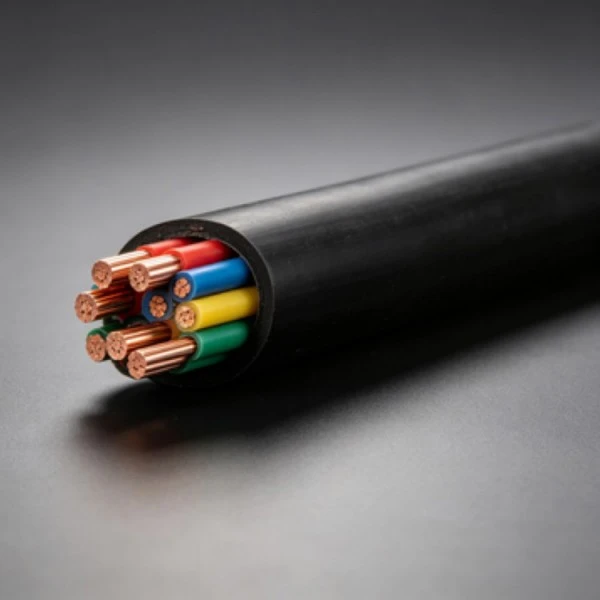

Pinagsasama ng Copper XLPE Low Voltage Power Cable ang mga copper conductor na may cross-linked polyethylene (XLPE) insulation para sa low-voltage power transmission at distribution. Ang mga available na laki ng conductor ay sumasaklaw sa mga karaniwang gusali, kagamitan at mga aplikasyon sa pamamahagi, na may solid at stranded na mga konstruksyon ng conductor na kasama sa mga nakalistang detalye. Ang laki ng cable, paraan ng pag-install at mga kinakailangan sa proyekto ay dapat kumpirmahin bago ang produksyon.
| Nominal na seksyon (mm²) | Min. mga wire ng konduktor | Conductor OD (mm) | Kapal ng pagkakabukod ng XLPE (mm) | Tinatayang pagkakabukod OD (mm) | Max. conductor resistance sa 20℃ (Ω/km) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1.36 ± 0.02 | 0.7 | 3.0 | 12.1 |
| 1.5 (B) | 7 | 1.56 ± 0.02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1.75 ± 0.02 | 0.7 | 3.4 | 7.41 |
| 2.5 (B) | 7 | 2.01 ± 0.02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2.22 ± 0.02 | 0.7 | 3.8 | 4.61 |
| 4 (B) | 7 | 2.52 ± 0.02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2.72 ± 0.03 | 0.7 | 4.3 | 3.08 |
| 6 (B) | 7 | 3.09 ± 0.03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3.9 ± 0.10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5.0 ± 0.10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6.1 ± 0.10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7.1 ± 0.10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8.2 ± 0.15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9.8 ± 0.15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11.6 ± 0.15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13.2 ± 0.15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14.6 ± 0.20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16.2 ± 0.20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18.5 ± 0.20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20.5 ± 0.20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23.3 ± 0.20 | 2.0 | 27.5 | 0.0470 |
Ang konduktor ay nagbibigay ng pangunahing kasalukuyang nagdadala ng landas ng cable. Kasama sa mga ibinigay na detalye ang parehong solid at stranded na mga construction sa mas maliliit na cross-section, habang ang mas malalaking sukat ay gumagamit ng multi-wire stranded conductor. Ang mga halaga ng resistensya ng konduktor sa 20 ℃ ay nakalista sa teknikal na talahanayan para sa pag-verify ng detalye.
Ang cross-linked polyethylene ay nagbibigay ng pangunahing electrical insulation sa paligid ng copper conductor. Kung ikukumpara sa ordinaryong thermoplastic polyethylene, ang XLPE ay karaniwang pinipili para sa mga power cable kung saan kinakailangan ang mas mataas na thermal capability at stable insulation properties. Ang aktwal na mga limitasyon sa temperatura ng pagpapatakbo ay dapat sumunod sa naaangkop na detalye ng produkto.
Ang diameter ng konduktor, kapal ng pagkakabukod at tinatayang diameter ng insulated ay nag-iiba sa nominal na cross-section. Ang mga halagang ito ay mahalaga kapag sinusuri ang cable compatibility sa mga terminal, conduits, cable tray at iba pang bahagi ng pag-install.
Ang pagkakabukod ay nagbibigay ng proteksyon laban sa normal na paghawak sa panahon ng pag-install ng cable. Gayunpaman, ang cable ay hindi dapat ituring bilang isang kapalit para sa isang nakatuong nababaluktot o nakabaluti na konstruksyon kung saan ang pag-install ay nagsasangkot ng patuloy na paggalaw, matinding mekanikal na epekto, labis na puwersa ng paghila o iba pang mga espesyal na kondisyon.
Ang kumbinasyon ng isang copper conductor at XLPE insulation ay nagbibigay ng isang conventional low-voltage power-cable construction para sa electrical distribution. Ang resistensya ng konduktor, mga sukat ng pagkakabukod at mga kinakailangan sa pagtiis ng boltahe ay dapat ma-verify laban sa naaangkop na pamantayan at detalye ng proyekto bago tanggapin.
Maaaring tukuyin ang Copper XLPE Low Voltage Power Cable ayon sa electrical load, kapaligiran sa pag-install at kinakailangang konstruksyon ng conductor sa halip na pumili lamang ng cross-section batay sa nominal na kasalukuyang.
Ang mga natapos na dimensyon ng cable ay dapat suriin laban sa naaangkop na detalye ng produkto. Para sa ibinigay na kinakailangan sa pagsubok ng boltahe ng AC, ang cable ay nakatiis3.5 kV sa loob ng 5 minutonang walang pagkasira sa temperatura ng kapaligiran. Ang naaangkop na pamamaraan ng pagsubok at pamantayan sa pagtanggap ay dapat kumpirmahin laban sa nauugnay na pamantayan para sa iniutos na cable.
Maaaring kabilang sa patuloy na pagkakakilanlan ang pangalan ng tagagawa, modelo ng produkto at na-rate na boltahe, ayon sa naaangkop na mga kinakailangan sa pagmamarka. Maaaring kumpirmahin ang partikular na nilalaman ng pagmamarka bago ang produksyon kapag ang cable ay ibinibigay para sa isang aplikasyon sa ibang bansa o partikular sa proyekto.
Maaaring saklawin ng inspeksyon ang resistensya ng konduktor, mga sukat ng dimensyon, kundisyon ng pagkakabukod at ang tinukoy na mga pagsusuring elektrikal. Kung ang proyekto ay nangangailangan ng mga talaan ng inspeksyon ng pabrika o karagdagang dokumentasyon ng pagsubok, ang mga kinakailangang iyon ay dapat kumpirmahin kapag inilagay ang order.
Maaaring gamitin ang mga cable tray para sa pamamahagi ng kuryente sa mga gusali, pabrika, basement at katulad na mga instalasyon. Ang mga kable ng kuryente at kontrol ay dapat ayusin ayon sa disenyong elektrikal, na may sapat na espasyo para sa pagkawala ng init at pag-access para sa inspeksyon. Ang mga suporta, pag-aayos ng mga pagitan at paghihiwalay ng cable ay dapat sumunod sa naaangkop na detalye ng pag-install.
Para sa direktang libing, ang ruta ng cable, lalim ng libing, kondisyon ng lupa at mekanikal na proteksyon ay dapat matukoy ayon sa disenyo ng proyekto. Ang mga matutulis na bagay at labis na mekanikal na stress ay dapat na iwasan sa panahon ng pagtula. Kung saan ang pag-install ay maaaring malantad sa paghuhukay o panlabas na epekto, ang karagdagang mekanikal na proteksyon ay dapat isaalang-alang.
Maaaring gamitin ang pag-install ng conduit para sa mga nakatagong mga kable sa mga partition wall, mga istruktura sa sahig at iba pang mga protektadong ruta. Ang loob ng conduit ay dapat na walang mga debris at matutulis na gilid, at ang paghila ng cable ay dapat manatili sa loob ng pinapahintulutang mekanikal na mga limitasyon. Ang mga cable joint ay dapat na matatagpuan sa mga naa-access na junction box o mga kagamitan sa pamamahagi sa halip na sa loob ng mga nakatagong seksyon ng conduit.
Ang mga high-rise vertical installation ay nangangailangan ng pansin sa bigat ng cable at pag-aayos ng pag-aayos. Ang mga cable ay dapat na suportahan sa naaangkop na mga pagitan sa halip na payagan ang kanilang buong timbang na kumilos sa isang solong punto ng koneksyon. Ang sistema ng pag-aayos ay dapat ding maiwasan ang labis na paggalaw at mekanikal na stress sa panahon ng serbisyo.
Ang panlabas na pag-install ay nangangailangan ng pagsasaalang-alang sa sikat ng araw, temperatura, kahalumigmigan, mekanikal na proteksyon at ang cable sheath construction. Para sa overhead routing, nararapat na magbigay ng mga naaangkop na suporta at clearance. Kung ang cable ay nakalantad sa mga kundisyon sa labas ng na-rate na hanay ng aplikasyon, maaaring kailanganin ang isang alternatibong sheath o cable construction.
Ang mga nakalistang detalye ay mula sa 1.5 mm² hanggang 400 mm². Kasama sa mas maliliit na laki ang mga opsyon na solid at stranded na conductor, habang ang mas malalaking sukat ay gumagamit ng mga multi-wire stranded constructions. Ang kinakailangang sukat ay dapat mapili ayon sa kasalukuyang load, pagbaba ng boltahe, paraan ng pag-install at naaangkop na mga kinakailangan sa kuryente.
Gumagamit ang mga solidong konduktor ng isang wire ng konduktor, habang ang mga stranded na konstruksyon ay binubuo ng maraming wire. Ang mga solidong konduktor ay maaaring angkop para sa mga nakapirming mga kable kung saan ang kakayahang umangkop ay hindi isang pangunahing kinakailangan. Ang mga stranded conductor ay nagbibigay ng mas madaling paghawak kung saan ang cable ay kailangang iruta sa paligid ng kagamitan o sa pamamagitan ng mas kumplikadong mga landas sa pag-install.
Ibigay ang conductor cross-section, conductor construction, rated boltahe, kinakailangang haba ng cable, dami, paraan ng pag-install at destinasyon ng paghahatid. Para sa mga order ng proyekto, ang naaangkop na pamantayan, mga dokumento ng inspeksyon, mga kinakailangan sa pagmamarka at mga detalye ng packaging ay dapat ding kumpirmahin.
Maaaring talakayin ang mga custom na haba ng cable at pagmamarka ng pagkakakilanlan ayon sa detalye ng produksyon at dami ng order. Para sa mga custom na order, ibigay ang kinakailangang haba, tolerance, pagmamarka ng nilalaman, paraan ng packaging at iskedyul ng paghahatid upang masuri ang mga detalyeng ito bago ang produksyon.
Depende sa naaangkop na pamantayan ng produkto at detalye ng pagbili, maaaring kabilang sa inspeksyon ang resistensya ng konduktor, mga sukat ng dimensyon, mga pagsusuring nauugnay sa pagkakabukod, at pagsubok sa pagtiis ng boltahe ng AC. Kung ang isang proyekto ay nangangailangan ng isang partikular na ulat ng pagsubok sa pabrika o format ng inspeksyon, dapat itong sabihin bago ang produksyon.
Maaari itong isaalang-alang para sa panlabas o ilalim ng lupa na mga aplikasyon kapag ang napiling cable construction at sheath ay angkop para sa kapaligiran ng pag-install. Ang mga kondisyon ng lupa, kahalumigmigan, sikat ng araw, mekanikal na pag-load at temperatura ng pag-install ay dapat suriin bago ang pagkumpirma ng detalye.
Ang isang karaniwang mababang boltahe na konstruksyon ng power-cable ay hindi dapat awtomatikong tukuyin para sa tuluy-tuloy na pagkaladkad, paulit-ulit na pagyuko o paggalaw ng pamamaluktot. Ang kagamitan na may mga kinakailangang ito ay karaniwang nangangailangan ng isang nababaluktot na konstruksyon ng cable na partikular na na-rate para sa serbisyong mobile.
Kumpirmahin ang modelo ng produkto, cross-section ng conductor, construction ng conductor, mga sukat ng insulation, haba ng cable, pagmamarka at naaangkop na pamantayan. Para sa mga umuulit na proyekto, ang pagpapanatiling pare-pareho ang mga detalyeng ito ay nakakatulong na mabawasan ang mga pagkakaiba sa pagitan ng mga batch ng produksyon at pinapasimple ang papasok na inspeksyon.
Ibigay ang kinakailangang laki ng konduktor, konstruksyon, haba ng cable, dami, paraan ng pag-install at patutunguhan.Qianchengmaaaring suriin ang mga teknikal na kinakailangan at kumpirmahin ang magagamit na detalye at dokumentasyon bago ang produksyon.
