Ang Qiancheng Aluminum XLPE FR Fire Resistant Low Voltage Power Cable ay idinisenyo para sa mababang boltahe na pamamahagi ng kuryente kung saan kailangang isaalang-alang ang paglaban sa sunog, flame-retardant performance at bigat ng pag-install. Gumagamit ang cable ng aluminum conductor, XLPE insulation, mica fire-resistant layer at flame-retardant outer sheath para sa mga application kabilang ang pagbuo ng mga power system, cable trenches, municipal network at industrial facility.
|
Nominal Conductor Cross-sectional Area (mm²) |
Kapal ng pagkakabukod (mm) |
Kapal ng Kaluban (mm) |
Tinatayang Cable Outer Diameter (mm) |
DC Resistance ng Al Conductor (Ω/km) |
Test Boltahe (kV/5min) |
Ampacity-Al in Air (A) |
Ampacity-Al sa Direct-buried na Lupa (A) |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |
Gumagamit ang konduktor ng aluminyo bilang materyal na nagdadala ng kasalukuyang. Kung ikukumpara sa isang tansong konduktor ng katumbas na de-koryenteng disenyo, maaaring bawasan ng aluminyo ang mass ng cable, na maaaring may kaugnayan sa mahabang pagtakbo ng cable, pag-load ng cable tray at paghawak ng pag-install. Dapat piliin ang cross-section ng conductor ayon sa kapasidad na nagdadala ng kasalukuyang, pagbaba ng boltahe, mga kondisyon ng pag-install at ang naaangkop na pamantayan ng kuryente.
Ang cross-linked polyethylene ay nagbibigay ng pangunahing electrical insulation sa paligid ng conductor. Kung ikukumpara sa conventional PVC insulation, ang XLPE ay karaniwang pinipili para sa mas mataas na pinapayagang operating temperature at paglaban sa thermal aging. Ang aktwal na temperatura ng pagpapatakbo, mga kondisyon ng short-circuit at kapaligiran ng serbisyo ay dapat sumunod sa naaangkop na detalye ng produkto at pamantayan sa pag-install.
Ang isang layer na lumalaban sa apoy na nakabatay sa mika ay isinasama sa pagtatayo ng cable upang makatulong na mapanatili ang pagkakabukod at integridad ng circuit kapag nalantad sa tinukoy na mga kondisyon ng sunog. Ang paglaban sa sunog at pagkaantala ng apoy ay magkahiwalay na mga katangian ng pagganap, kaya ang kinakailangang paraan ng pagsubok, tagal at pamantayan sa pagtanggap ay dapat kumpirmahin laban sa detalye ng proyekto at magagamit na dokumentasyon ng pagsubok.
Ang panlabas na kaluban ay nagbibigay ng mekanikal na proteksyon at nag-aambag sa pagganap ng flame-retardant. Ang pagiging angkop nito para sa panlabas o pag-install ng trench ay depende sa tinukoy na sheath compound, ultraviolet exposure, moisture, temperatura at mekanikal na kondisyon. Dapat isaalang-alang ang proteksyon sa pag-install kung saan ang cable ay nakalantad sa matinding stress sa kapaligiran o mekanikal.

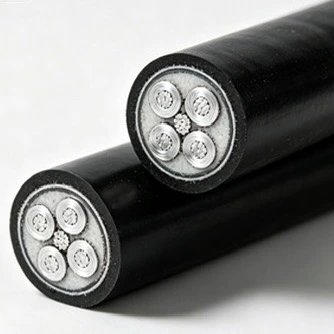

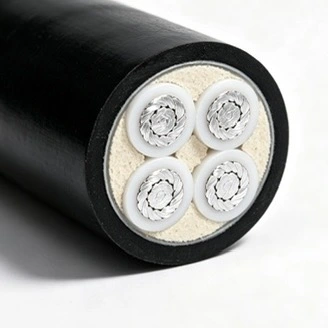

Pinagsasama ng Aluminum XLPE FR Fire Resistant Low Voltage Power Cable ang isang aluminum conductor na may XLPE insulation, isang fire-resistant na layer at isang flame-retardant sheath. Binibigyang-daan ng konstruksiyon na ito ang mga kinakailangan sa elektrikal, thermal at fire-performance ng proyekto na isaalang-alang nang hiwalay sa halip na umasa sa isang materyal na ari-arian.
Ang istrakturang lumalaban sa sunog ay inilaan upang suportahan ang pagpapatuloy ng circuit sa ilalim ng tinukoy na mga kondisyon ng pagsubok sa sunog. Ang na-verify na tagal at temperatura ay dapat kunin mula sa kaukulang ulat ng pagsubok sa halip na ituring bilang pangkalahatang garantiya sa pagpapatakbo para sa bawat senaryo ng sunog.
Ang flame retardancy ay may kinalaman sa kakayahan ng cable construction na limitahan ang pagpapalaganap ng apoy sa ilalim ng tinukoy na pagsubok. Ito ay naiiba sa paglaban sa sunog, na may kinalaman sa pagpapanatili ng integridad ng circuit para sa isang tinukoy na panahon sa ilalim ng tinukoy na mga kondisyon ng sunog. Para sa pagtanggap ng proyekto, ang parehong mga kinakailangan ay dapat suriin ayon sa naaangkop na mga pamantayan at mga dokumento ng pagsubok.
Ang XLPE insulation ay naghihiwalay sa conductor mula sa mga panlabas na protective layer at nagbibigay ng electrical insulation sa panahon ng normal na operasyon. Ang natapos na pag-inspeksyon ng cable ay maaaring magsama ng mga dimensional na tseke, resistensya ng konduktor, mga pagsubok na nauugnay sa pagkakabukod at pagsubok na nakayanan ang boltahe ayon sa iniutos na detalye at naaangkop na mga kinakailangan sa pagsubok.

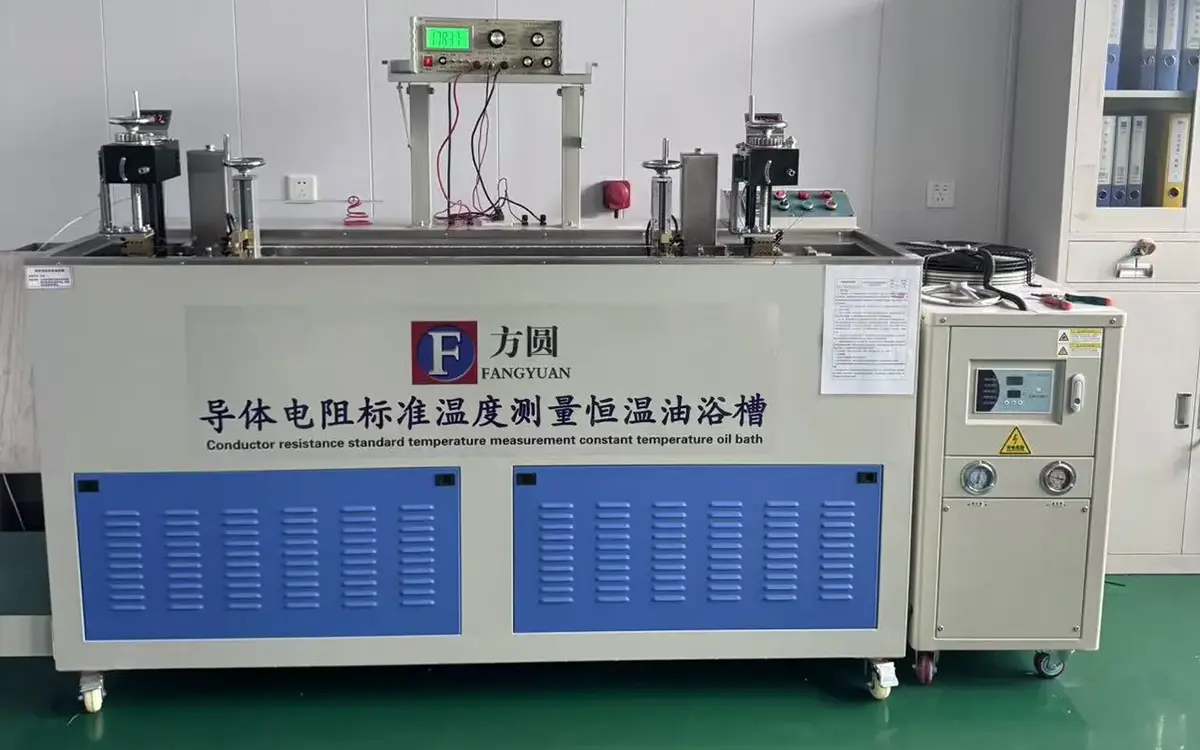

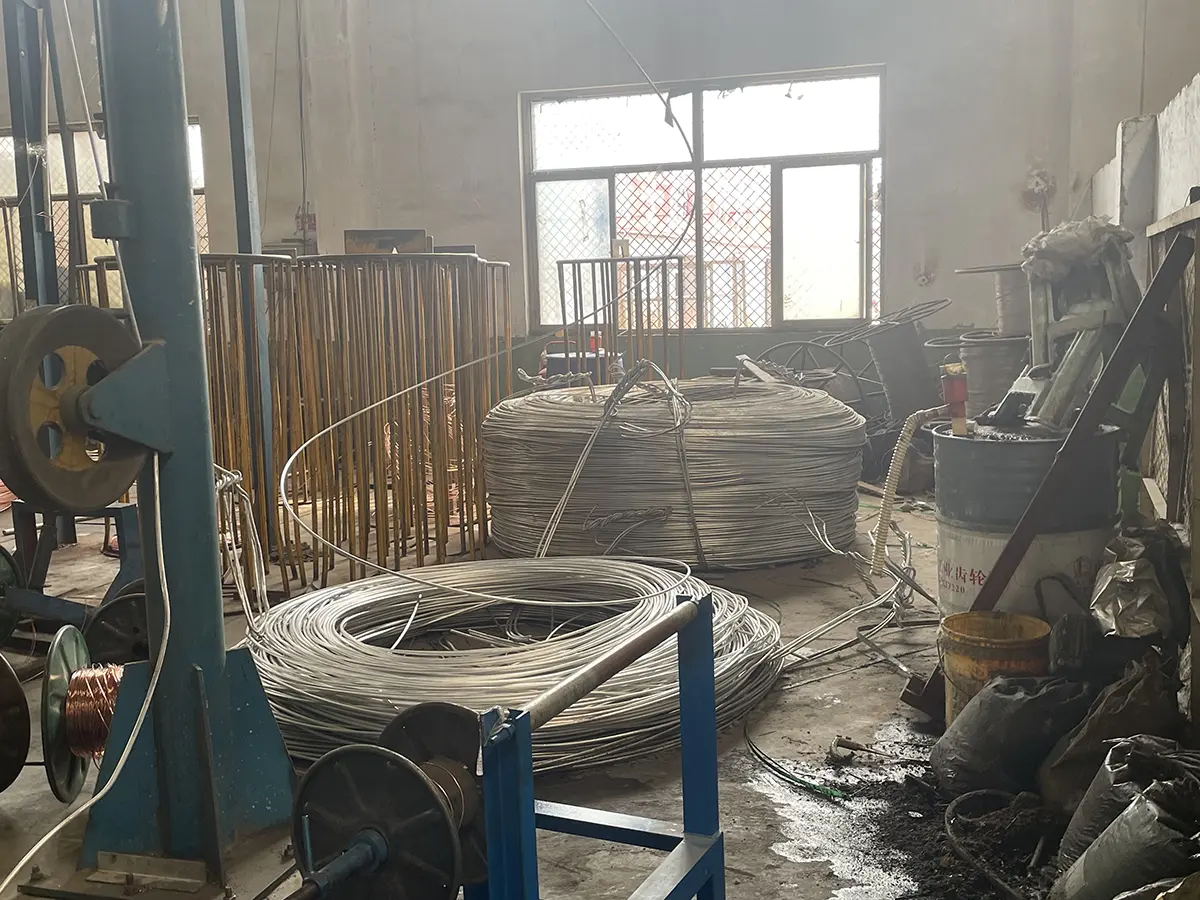

Ang materyal na konduktor ng aluminyo ay dapat suriin para sa mga kinakailangang katangiang elektrikal at dimensional bago ang paggawa ng cable. Ang mga rekord ng produksyon at mga resulta ng pagsubok sa natapos na cable ay nagbibigay ng batayan para sa batch traceability. Kung kinakailangan ng isang kontrata ng proyekto, ang pag-inspeksyon ng pabrika o ang pag-sample ng third-party ay maaaring isaayos ayon sa isang napagkasunduang saklaw ng inspeksyon.
Ang pagpili ng cable ay dapat isaalang-alang ang kasalukuyang load, paraan ng pag-install, temperatura ng paligid, pagpapangkat ng cable, pagbaba ng boltahe at mga kondisyon ng short-circuit. Ang mga halaga ng ampacity sa talahanayan ay reference na data para sa mga nakalistang configuration; ang panghuling sukat ng konduktor ay dapat kumpirmahin gamit ang paraan ng pagkalkula at mga salik sa pagwawasto na kinakailangan ng pamantayan ng proyekto.
Para sa mga cable na may PVC insulation, PVC sheath o halogen-free flame-retardant sheath, ang temperatura sa paligid ng pag-install ay hindi dapat mas mababa sa 0 ℃. Ang pag-install ng mababang temperatura ay dapat isagawa lamang kapag pinahihintulutan ito ng pagtatayo ng cable at pamamaraan ng pag-install.
|
item |
Single-core Cable |
|
Multi-core Cable |
|
|
|
Hindi nakabaluti |
Nakabaluti |
Hindi nakabaluti |
Nakabaluti |
|
Minimum na radius ng baluktot sa panahon ng pag-install |
20D |
15D |
15D |
12D |
|
Pinakamababang baluktot na radius malapit sa mga kahon ng koneksyon at mga terminal (ang baluktot ay dapat maingat na kontrolin hal. sa pamamagitan ng pagbuo ng mga guide plate) |
15D |
12D |
12D |
10D |
Pagkatapos makumpleto ang paglalagay ng cable, ang isang pagsubok na makatiis ng boltahe ay dapat gawin sa loob ng 15 minuto sa boltahe ng pagsubok na 3.5 kV.
Ang Aluminum XLPE FR Fire Resistant Low Voltage Power Cable ay maaaring isaalang-alang para sa mababang boltahe na pamamahagi ng kuryente sa kaligtasan ng sunog sa mga ospital, paaralan, komersyal na gusali, pasilidad pang-industriya, mga municipal pipe network at katulad na mga proyekto. Ang pagpili ay dapat na batay sa kinakailangang pagkarga, boltahe, paraan ng pag-install, mga kondisyon sa kapaligiran at mga kinakailangan sa pagganap ng sunog.
Angkop para sa mga low-voltage na power circuit na naka-install sa mga panloob na cable tray kung saan ang mga kinakailangan sa pagganap ng sunog ay bahagi ng detalye ng proyekto. Dapat isaalang-alang ang cable support spacing, grouping at heat dissipation sa panahon ng pag-install.
Ang cable ay maaaring gamitin para sa panlabas na overhead na pag-install at cable trenches kapag ang sheath construction at mga kondisyon sa kapaligiran ay angkop. Ang pagkakalantad sa UV, kahalumigmigan, mga pagbabago sa temperatura at mekanikal na proteksyon ay dapat suriin bago i-install.
Maaaring isaalang-alang ang liwanag na direktang libing kung saan pinahihintulutan ito ng pagtatayo ng cable at mga kinakailangan sa proyekto. Ang mga kondisyon ng lupa, kahalumigmigan, kaagnasan, lalim ng libing at mekanikal na proteksyon ay dapat suriin bago makumpirma ang paraan ng pag-install.
Ipinagbabawal ang pangmatagalang pagtula sa ilalim ng tubig. Para sa mga lokasyong may tuluy-tuloy na pagkakalantad sa tubig, matinding kontaminasyon ng kemikal, pambihirang mekanikal na pagkarga o iba pang espesyal na kundisyon, dapat pumili ng isang cable construction na partikular na idinisenyo para sa mga kundisyong iyon.
Ang Qiancheng ay nagpapanatili ng mga rekord ng produksyon at inspeksyon para sa pagmamanupaktura ng cable at pagsubok sa tapos na produkto. Depende sa pagsasaayos ng produkto at mga kinakailangan sa proyekto, maaaring kasama sa dokumentasyon ang mga detalye ng produkto, mga rekord ng pagsubok sa pabrika, mga resulta ng pagsubok na nakatiis sa boltahe, mga ulat sa pagsubok sa pagganap ng sunog at impormasyon sa batch na traceability.
Para sa mga proyekto sa pag-export, maaaring ibigay ng mga customer ang kinakailangang laki ng conductor, haba ng cable, paraan ng pag-install, mga kinakailangan sa pagganap ng sunog at naaangkop na mga pamantayan nang maaga. Nakakatulong ang impormasyong ito na matukoy ang naaangkop na konstruksyon ng cable at pakete ng dokumentasyon bago ang produksyon.
Ang mga pagbisita sa pabrika ng customer, napagkasunduang pamamaraan ng inspeksyon at independiyenteng third-party sampling ay maaaring isaayos kapag kinakailangan ng kontrata. Ang haba ng pagputol at pagmamarka sa ibabaw ay maaari ding talakayin ayon sa detalye ng pagkakasunod-sunod.
A: Binabawasan ng aluminyo ang masa ng konduktor kumpara sa tanso sa ilalim ng maihahambing na mga kondisyon ng disenyong elektrikal. Ang aktwal na pagkakaiba sa bigat at gastos ng cable ay depende sa laki ng konduktor, konstruksyon ng cable, paraan ng pag-install at mga kinakailangan sa proyekto. Ang pagpapalaki ng konduktor ay hindi dapat nakabatay sa timbang lamang.
A: Ang layer ng mika ay nagsisilbing hadlang na lumalaban sa sunog sa paligid ng konduktor. Sa ilalim ng isang kwalipikadong pagsubok sa sunog, nakakatulong itong mapanatili ang electrical insulation at integridad ng circuit para sa tinukoy na tagal ng pagsubok. Ang na-verify na pagganap ay dapat kunin mula sa nauugnay na ulat ng pagsubok.
A: Karaniwang pinipili ang XLPE kung saan kinakailangan ang mas mataas na operating-temperature na kakayahan at paglaban sa thermal aging. Ang angkop na sistema ng pagkakabukod ay nakasalalay pa rin sa antas ng boltahe, mga kondisyon sa paligid, paraan ng pag-install at naaangkop na pamantayan.
A: Dapat isaalang-alang ng pagpili ang kasalukuyang load, paraan ng pag-install, temperatura sa paligid, pagpapangkat, pagbaba ng boltahe at mga kondisyon ng short-circuit. Ang mga halaga ng ampacity na ipinapakita sa talahanayan ng detalye ay dapat gamitin kasama ng naaangkop na pagkalkula ng disenyo at mga salik sa pagwawasto.
A: Sa panahon ng pag-install, ang minimum na bending radius ay 20D para sa non-armored single-core cable, 15D para sa armored single-core cable, 15D para sa non-armored multi-core cable at 12D para sa armored multi-core cable. Malapit sa mga kahon ng koneksyon at mga terminal, ang mga tinukoy na halaga ay 15D, 12D, 12D at 10D ayon sa pagkakabanggit.
A: Ayon sa ibinigay na mga kinakailangan sa pag-install, ang isang pagsubok na makatiis ng boltahe ay dapat isagawa pagkatapos maglagay sa 3.5 kV sa loob ng 15 minuto. Ang aktwal na pamamaraan ng pagsubok ay dapat sumunod sa naaangkop na detalye ng proyekto at mga kinakailangan sa kaligtasan.
A: Maaaring isaalang-alang ang panlabas na overhead installation, cable-trench installation at light direct burial kapag angkop ang mga kondisyon sa kapaligiran at pag-install. Ang pangmatagalang paglulubog sa ilalim ng tubig ay ipinagbabawal. Dapat suriin ang pagkakalantad sa UV, kahalumigmigan, kondisyon ng lupa at mekanikal na proteksyon bago i-install.
A: Depende sa configuration ng produkto at kontrata, maaaring kabilang sa mga available na dokumento ang mga detalye ng produkto, mga rekord ng pagsubok sa pabrika, mga resulta ng pagsubok na nakatiis sa boltahe, mga ulat sa pagsubok sa pagganap ng sunog at mga talaan ng batch traceability. Ang kinakailangang dokumentasyon ay dapat kumpirmahin bago ang paggawa.
