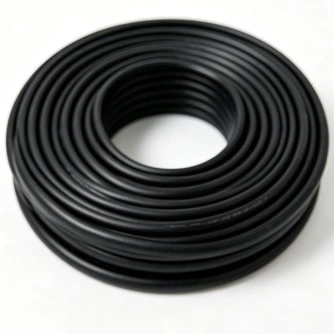

Ang Copper PVC Fire Resistant Low Voltage Power Cable ay isang mababang boltahe na konstruksyon ng cable na may kasamang mga copper conductor, PVC insulation at sheath, at isang mica fire-resistant layer. Ito ay inilaan para sa mga circuit kung saan ang pagpapatuloy ng kuryente sa panahon ng isang tinukoy na kondisyon ng sunog ay kinakailangan, kabilang ang emergency power, proteksyon sa sunog at iba pang mga electrical system na nauugnay sa kaligtasan. Ginagawa ng Qiancheng ang cable na may kontroladong conductor, insulation, fire-resistant at mga proseso ng pagsubok sa tapos na produkto.
|
Nominal na seksyon (mm²) |
Pinakamababang bilang ng mga wire ng konduktor |
Panlabas na diameter ng konduktor （mm） |
Nominal na kapal ng PVC insulation/mm |
Tinatayang panlabas na diameter ng pagkakabukod/mm |
Pinakamataas na resistensya ng konduktor sa 20 ℃ (Ω/km) tanso |
|
1.5 |
1 |
1.36±0.02 |
0.8 |
3.2 |
12.1 |
|
1.5（B） |
7 |
1.56±0.02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.8 |
3.6 |
7.41 |
|
2.5（B） |
7 |
2.01±0.02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2.22±0.02 |
1.0 |
4.4 |
4.61 |
|
4（B） |
7 |
2.52±0.02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2.72±0.03 |
1.0 |
4.9 |
3.08 |
|
6（B） |
7 |
3.09±0.03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3.9±0.10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5.0±0.10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6.1±0.10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7.1±0.10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16.2±0.20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.6 |
28.7 |
0.0470 |
Ang high-purity electrolytic copper rods ay iginuhit sa kinakailangang diameter ng conductor sa pamamagitan ng multi-die drawing equipment. Ang patuloy na pagsusubo ay ginagamit upang mapawi ang panloob na stress at mapanatili ang mga kinakailangang mekanikal na katangian. Sinusuri ang resistensya ng konduktor sa panahon ng paggawa laban sa mga tinukoy na kinakailangan sa kuryente.

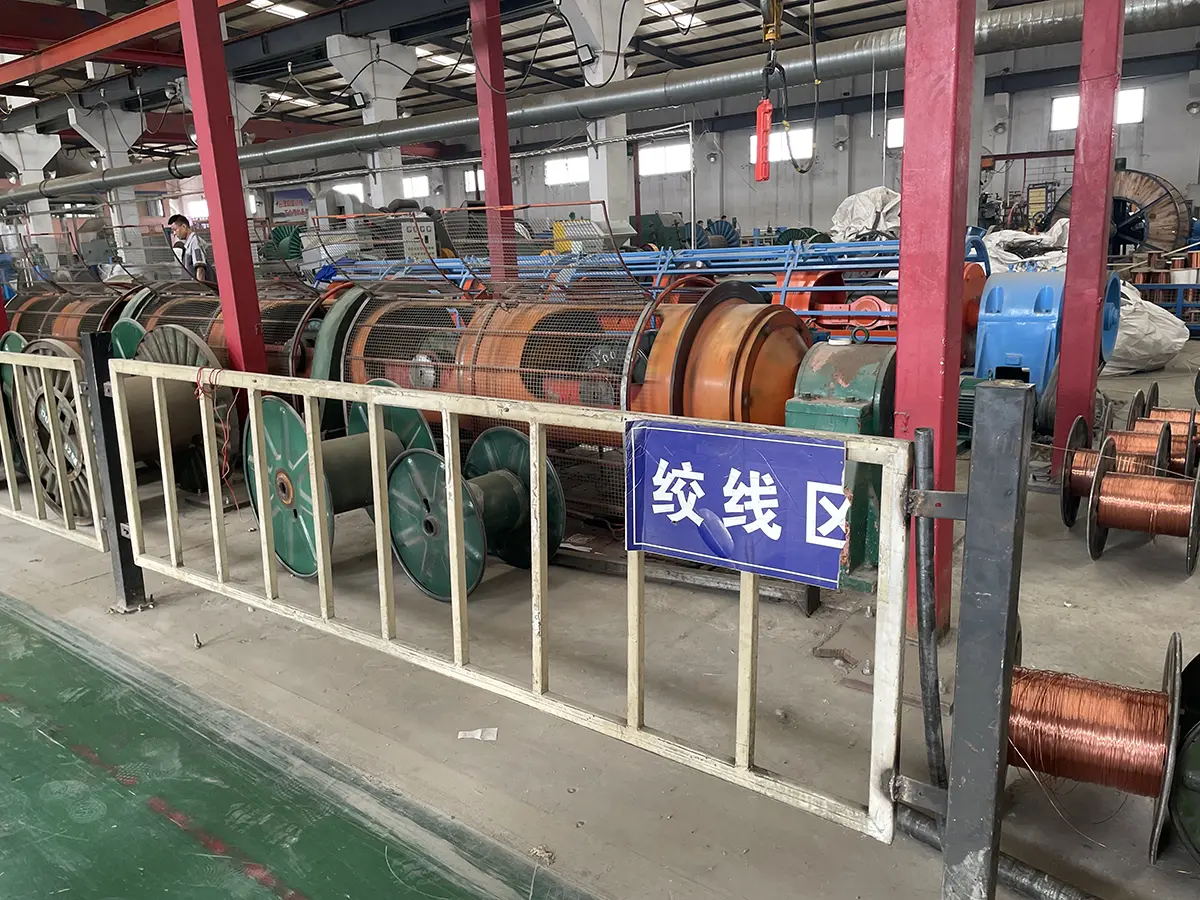

Para sa mga stranded constructions, ang mga indibidwal na tansong wire ay nakaayos at na-stranded ayon sa tinukoy na istraktura ng conductor. Kinokontrol ng proseso ang haba ng lay at geometry ng conductor habang pinapanatili ang flexibility na kinakailangan para sa pag-install ng cable.
Ang layer na lumalaban sa sunog ay nabuo sa pamamagitan ng pagbabalot ng mica tape sa paligid ng conductor o cable core ayon sa tinukoy na konstruksiyon. Ang overlap at coverage ay kinokontrol sa panahon ng produksyon upang ang layer na lumalaban sa sunog ay mananatiling tuluy-tuloy sa paligid ng protektadong seksyon.
Ang flame-retardant PVC insulation ay pinalabas sa paligid ng konduktor. Ang mga sukat ng insulation at concentricity ay sinusubaybayan sa panahon ng produksyon upang mapanatili ang tinukoy na kapal at mabawasan ang localized na electrical stress na dulot ng labis na eccentricity.
Sinusuri ng online na spark tester ang integridad ng insulation sa panahon ng extrusion. Kapag may nakitang depekto sa pagkakabukod, maaaring matukoy ang apektadong posisyon para sa inspeksyon at pagwawasto bago ang susunod na yugto ng produksyon.
Para sa mga multi-core constructions, ang mga insulated core ay naka-cable kasama ng mga tinukoy na filling materials. Ang proseso ay nagpapanatili ng nilalayong geometry ng cable at nagbibigay ng pare-parehong pundasyon para sa panlabas na kaluban.
Ang flame-retardant PVC ay na-extruded bilang outer sheath ayon sa napiling cable construction. Maaaring markahan ang pagkakakilanlan ng produkto sa kaluban, kabilang ang nauugnay na modelo at impormasyon ng detalye na kinakailangan para sa pag-install at inspeksyon.
Ang mga natapos na cable ay sinusuri ayon sa naaangkop na teknikal na detalye. Maaaring kasama sa inspeksyon ang pagsubok sa paglaban sa sunog, pagsubok sa paglaban sa boltahe sa dalas ng kuryente, pagsukat ng paglaban sa pagkakabukod, paglaban sa konduktor at mga pagsubok sa pagbabaluktot sa mababang temperatura kung kinakailangan.

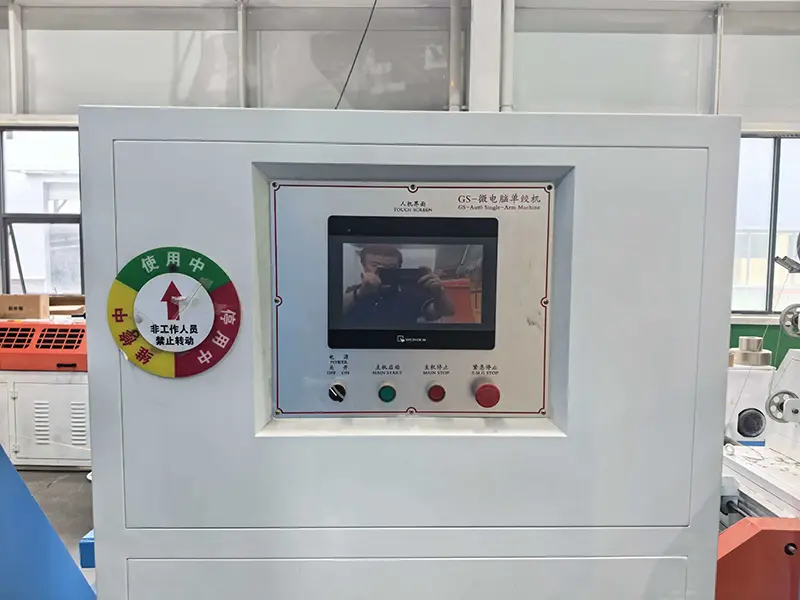

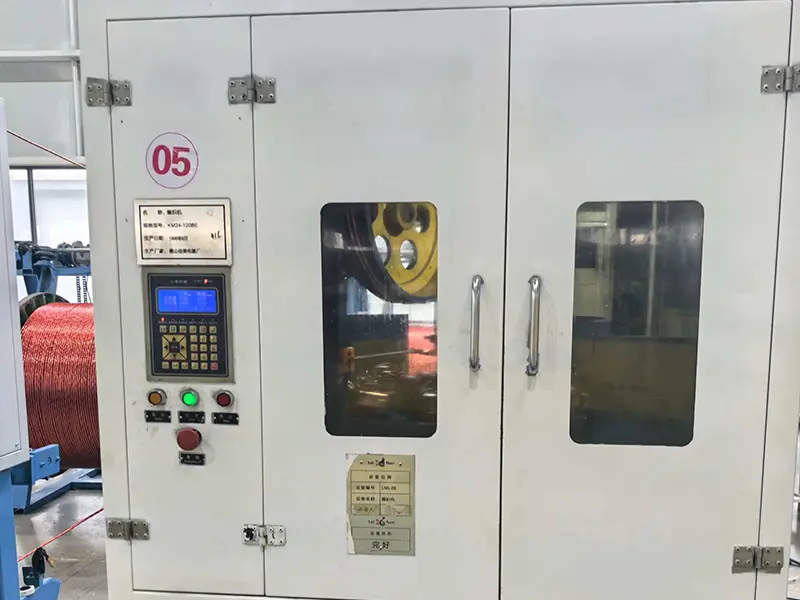

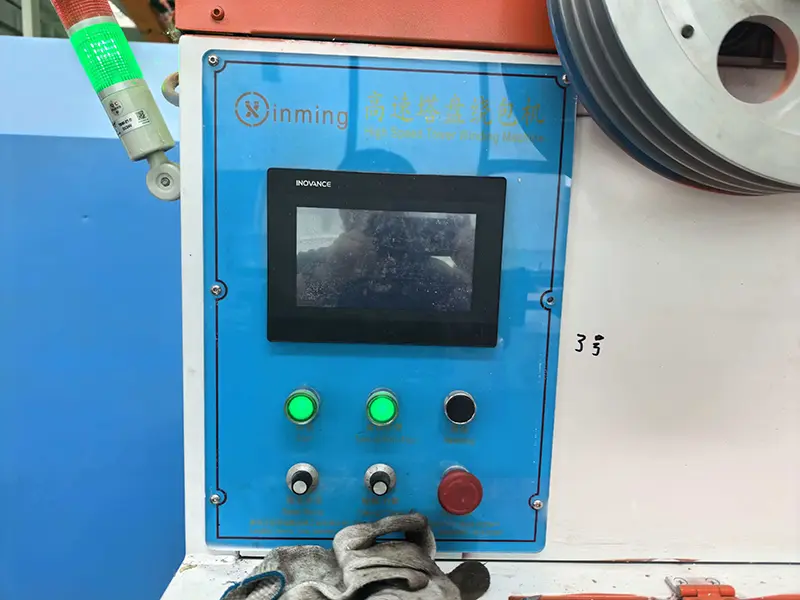

Kasama sa mga kagamitan sa produksyon ng cable ng Qiancheng ang mga single strander, six-disc cross stranders, microcomputer-controlled stranders, high-speed wrapping machine, PVC insulation at sheath extrusion lines, cabling equipment, integrated marking and extrusion equipment, at awtomatikong coiling at take-up system.
Maaaring suriin ang mga papasok na materyales tulad ng mga copper rod na walang oxygen, mica fire-resistant tape at flame-retardant PVC compound bago pumasok sa produksyon. Ang mga rekord ng inspeksyon ng materyal ay nagbibigay ng sanggunian para sa kasunod na batch traceability at kontrol sa proseso.
Kabilang sa mga pangunahing parameter ng proseso ang mica-tape overlap, kapal ng insulation, mga sukat ng conductor at mga kondisyon ng extrusion. Isinasagawa ang patrol inspeksyon sa panahon ng produksyon upang matukoy ang mga dimensyon o proseso ng paglihis bago maabot ng cable ang yugto ng tapos na produkto.
Para sa naaangkop na konstruksyon na lumalaban sa sunog, ang pagsubok sa pagkakalantad ng sunog ay maaaring isagawa sa ilalim ng tinukoy na mga kondisyon ng pagsubok. Ang ibinigay na impormasyon sa produksyon ay tumutukoy sa 750℃ na pagsubok sa sunog na may 90 minutong tagal ayon sa GB/T 19216. Ang aktwal na paraan ng pagsubok, sample na pagbuo at pamantayan sa pagtanggap ay dapat kumpirmahin laban sa naaangkop na pamantayan at detalye ng produkto.
Maaaring kasama sa elektrikal na inspeksyon ang power-frequency withstand-voltage testing, pagsukat ng insulation-resistance at conductor DC resistance. Ang ibinigay na data ay tumutukoy ng 3.5 kV power-frequency withstand-voltage test para sa 5 minuto at insulation resistance na ≥100 MΩ/km para sa naaangkop na detalye ng produkto.
Depende sa detalye ng produkto, ang pagsusuri sa kapaligiran ay maaaring magsama ng mababang temperatura na baluktot, UV weathering at acid-alkali corrosion testing. Ang naaangkop na temperatura ng pagsubok, tagal at pamantayan sa pagtanggap ay dapat kumpirmahin ayon sa mga kinakailangan sa order.
Bago ipadala, ang mga natapos na cable ay maaaring suriin para sa hitsura, pagmamarka ng produkto, paggawa ng cable at impormasyon ng reel. Ang mga rekord ng inspeksyon ng pabrika at iba pang kinakailangang teknikal na dokumento ay maaaring ibigay ayon sa pagkakasunud-sunod at mga kinakailangan ng proyekto.
Ang mica fire-resistant layer ay bumubuo ng insulating barrier sa paligid ng conductor sa ilalim ng mataas na temperatura na pagkakalantad. Kasama ng flame-retardant PVC insulation at sheath, ang konstruksyon ay inilaan upang mapanatili ang integridad ng circuit para sa tinukoy na tagal ng pagsubok sa halip na limitahan lamang ang pagpapalaganap ng apoy.
Ang Copper PVC Fire Resistant Low Voltage Power Cable ay nagtatampok ng pare-pareho, hindi sira-sira na insulation-layer na kapal. Ang lahat ng natapos na cable ay pumasa sa water-immersion withstand-voltage test, na inaalis ang mga panganib ng electric leakage at short-circuit sa mahalumigmig na kapaligiran sa ilalim ng lupa. Kung ikukumpara sa mga hindi karaniwang cable na ginawa mula sa mga recycled na materyales, ang breakdown-failure rate ay nababawasan ng 98%.
Pinagsasama ng konstruksyon ng cable ang mga copper conductor, mica fire-resistant material at flame-retardant PVC insulation at sheath. Sa panahon ng pag-install, ang cable ay dapat na protektado mula sa labis na paghila, matalim na mga gilid at pinsala sa layer na lumalaban sa sunog. Dapat piliin ang mga angkop na accessory ng jointing na lumalaban sa sunog kung saan kinakailangan ng disenyo ng pag-install.
Gumagawa ang Qiancheng Cable ng mga produktong power at control cable sa pasilidad ng produksyon nito sa Hengshui, Hebei. Ang inspeksyon ng pabrika, teknikal na dokumentasyon at impormasyon ng produkto na partikular sa proyekto ay maaaring ibigay ayon sa pagkakasunud-sunod. Para sa mga proyekto sa ibang bansa, ang mga kinakailangang sertipiko, ulat ng pagsubok at dokumentasyon ay dapat kumpirmahin bago ang produksyon upang ang mga ibinigay na dokumento ay tumugma sa destinasyon at mga kinakailangan sa proyekto.
Maaaring isaalang-alang ang cable para sa mga low-voltage circuit kung saan ang pagpapanatili ng electrical continuity sa panahon ng isang tinukoy na kondisyon ng sunog ay bahagi ng kinakailangan ng proyekto, kabilang ang emergency lighting, fire alarm at iba pang mga sistemang nauugnay sa kaligtasan.
Maaaring tukuyin ng mga ospital, paaralan, komersyal na gusali at iba pang pampublikong pasilidad ang mga konstruksyon ng kable na lumalaban sa sunog para sa mga piling circuit na pang-emergency at proteksyon sa sunog. Ang kinakailangang tagal ng sunog at pamantayan ng pagsubok ay dapat kumpirmahin mula sa detalye ng proyekto.
Ang produkto ay maaaring gamitin sa mga cable tray, trench at iba pang protektadong sistema ng pagruruta kung saan ang mga kondisyon ng pagtatayo ng cable at pag-install ay magkatugma. Ang pagruruta ng cable ay dapat magbigay ng naaangkop na proteksyon laban sa mekanikal na pinsala at labis na baluktot.
Ang mga plantang pang-industriya, pasilidad ng imprastraktura at iba pang sistema ng pamamahagi ng mababang boltahe ay maaaring mangailangan ng mga circuit na lumalaban sa sunog para sa mga kritikal na kagamitan. Ang laki ng konduktor, pangunahing pagsasaayos, paraan ng pag-install at mga kinakailangan sa pagganap ng sunog ay dapat kumpirmahin bago ang pagtutukoy.
A: Pangunahing nililimitahan ng flame-retardant cable ang pagpapalaganap ng apoy, habang ang isang fire-resistant construction ay nagsasama ng isang fire-resistant layer na nilalayon upang mapanatili ang integridad ng circuit para sa isang tinukoy na panahon sa ilalim ng tinukoy na mga kondisyon ng pagsubok sa sunog. Ang naaangkop na tagal ng sunog at temperatura ng pagsubok ay nakasalalay sa detalye at pamantayan ng produkto.
A: Ang konduktor ay gawa sa tanso. Tinutukoy ng ibinigay na impormasyon sa produksyon ang high-purity electrolytic copper rod bilang panimulang materyal, na sinusundan ng pagguhit at pagsusubo. Sinusuri ang resistensya ng conductor DC laban sa mga naaangkop na teknikal na kinakailangan.
A: Depende sa tinukoy na konstruksiyon, ang pagsubok ay maaaring magsama ng paglaban sa sunog, boltahe ng lakas ng dalas ng lakas, resistensya sa pagkakabukod, resistensya ng konduktor at baluktot na mababang temperatura. Ang kinakailangang ulat ng pagsubok at mga dokumento ng inspeksyon ay maaaring kumpirmahin kapag naglalagay ng order.
A: Ang mga teknikal na dokumento sa wikang Ingles ay maaaring ihanda ayon sa mga kinakailangan sa proyekto at order. Ang kinakailangang sertipiko, ulat ng pagsubok at listahan ng inspeksyon-dokumento ay dapat kumpirmahin nang maaga dahil ang mga kinakailangan sa dokumentasyon ay nag-iiba ayon sa destinasyon, proyekto at naaangkop na pamantayan.
A: Ang haba ng cable at detalye ay maaaring talakayin ayon sa pagkakasunud-sunod. Ang kinakailangang cross-section ng conductor, konstruksiyon, dami, haba ng reel, pagmamarka at iba pang mga teknikal na detalye ay dapat ibigay kapag humihiling ng isang panipi.
A: Kasama sa mga karaniwang kapaligiran sa pag-install ang mga cable tray, cable trenches at iba pang protektadong low-voltage na mga routing system. Maaari itong isaalang-alang para sa emergency power, fire-protection at critical low-voltage circuits sa mga pampublikong gusali, imprastraktura at mga pasilidad na pang-industriya, na napapailalim sa mga kinakailangan ng proyekto.
A: Ang mga pagbisita sa pabrika at inspeksyon ng ikatlong partido ay maaaring talakayin ayon sa proyekto at pagsasaayos ng inspeksyon. Kung kinakailangan ang independiyenteng sampling o pagsubok, ang paraan ng sampling, saklaw ng inspeksyon at naaangkop na pamantayan ng pagsubok ay dapat magkasundo bago ipadala.
A: Ibigay ang kinakailangang conductor cross-section, core configuration, cable length, rated voltage, installation method, fire-resistance requirement at destination. Kung ang proyekto ay nangangailangan ng mga partikular na pamantayan, mga sertipiko o mga ulat ng pagsubok, isama ang mga kinakailangang iyon sa pagtatanong upang ang produkto at dokumentasyon ay masuri nang magkasama.
Para sa isang panipi ng proyekto, ang pagbibigay ng detalye ng cable, kinakailangang tagal ng paglaban sa sunog, paraan ng pag-install at mga kinakailangan sa dokumentasyon sa yugto ng pagtatanong ay tumutulong kay Qiancheng na kumpirmahin ang naaangkop na saklaw ng konstruksiyon at inspeksyon.
