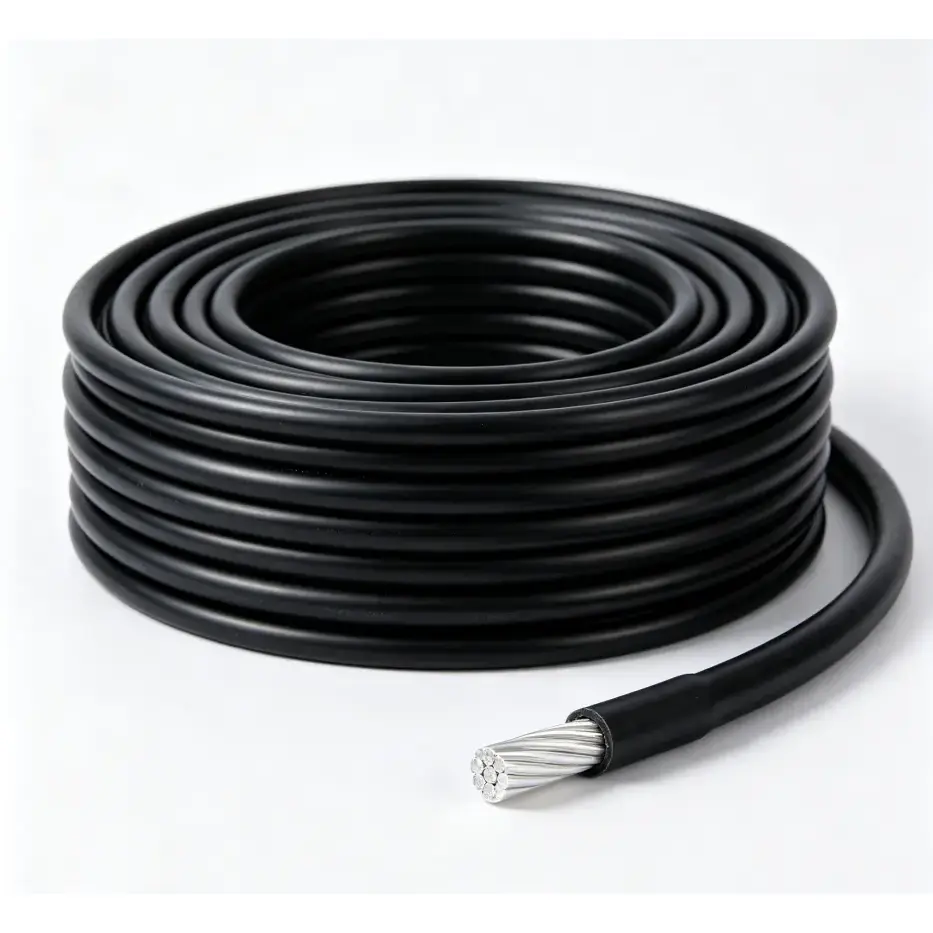

Ang Aluminum PVC Cable ay isang low-voltage power cable na gumagamit ng high-purity aluminum conductor na may PVC insulation at protective sheath. Dinisenyo ito para sa fixed power distribution at mga wiring application kung saan ang aluminum conductor ay technically na angkop at mas mababang cable weight ay isang mahalagang pagsasaalang-alang. Kasama sa mga available na construction ang solid hard-aluminum at stranded aluminum conductors, na may mga cross-sections mula 2.5mm² hanggang 185mm² at rated voltage na 450/750V at mas mababa.
|
Kategorya ng Parameter |
Item ng Parameter |
Teknikal na Index |
|
Configuration ng Istraktura |
Materyal ng Konduktor |
High-purity aluminum conductor, solid hard-aluminum conductor o stranded aluminum conductor |
|
``` |
Konduktor Cross-section |
2.5mm²～185mm² |
|
|
Layer ng Pagkakabukod |
Polyvinyl chloride (PVC) insulation |
|
|
Pangunahing Detalye ng Dami |
1-core |
|
Pagganap ng Elektrisidad |
Na-rate na Boltahe |
450/750V at mas mababa |
|
|
Insulation Resistance sa 20 ℃ |
≥5MΩ·km |
|
|
Power-frequency Makatiis sa Boltahe |
2.5kV, walang breakdown sa loob ng 5 minuto |
|
|
Paglaban ng DC Conductor |
Sumusunod sa mga halaga ng limitasyon ng pamantayang IEC60228 o GB/T 3956 |
|
Flame-retardant at Fire-resistant Performance |
Rating ng paglaban sa sunog |
Ang pagkakalantad ng apoy sa hindi bababa sa 830 ℃ sa loob ng 90 minuto |
|
|
Rating ng Flame-retardant |
Nakakatugon sa mga kinakailangan ng ZA, ZB, ZC na tinukoy sa GB/T 19666. |
Ang konduktor ay ginawa mula sa mataas na kadalisayan na aluminyo at maaaring ibigay sa solidong hard-aluminum o stranded na konstruksyon. Ang available na hanay ng cross-section ay 2.5mm² hanggang 185mm². Ang pagpili ng konduktor ay dapat na nakabatay sa kinakailangang pagkarga, pinapayagang pagbaba ng boltahe, paraan ng pag-install at naaangkop na mga kinakailangan sa kuryente sa halip na cross-section lamang.
Ang PVC insulation ay nagbibigay ng electrical separation sa paligid ng conductor, habang ang panlabas na PVC layer ay nagdaragdag ng proteksyon sa panahon ng normal na paghawak at fixed installation. Ang natapos na cable ay dapat piliin ayon sa inaasahang ambient temperature, moisture exposure, mekanikal na kondisyon at kung ang pag-install ay nasa loob o labas.
Kasama sa mga nakalistang detalye ang insulation resistance, power-frequency withstand voltage at mga kinakailangan sa DC conductor resistance. Ang mga parameter na ito ay nagbibigay ng mga praktikal na reference point para sa pagsusuri ng electrical insulation at kalidad ng conductor bago ilagay sa serbisyo ang cable.
Ang paggamit ng mataas na kadalisayan na aluminyo ay nagbibigay ng medyo mababang timbang ng konduktor habang pinapanatili ang mga katangiang elektrikal na kinakailangan para sa tinukoy na aplikasyon. Ang pagkontrol sa cross-section ng conductor ay mahalaga para sa pagpapanatili ng predictable resistance at kasalukuyang-carrying na kakayahan sa ilalim ng nilalayong mga kondisyon ng operating.
Ang pagkakabukod at kaluban ay nabuo sa pamamagitan ng isang kinokontrol na proseso ng pagpilit upang mapanatili ang tinukoy na mga sukat ng cable. Nakakatulong ang pare-parehong kapal ng insulation na magbigay ng maaasahang electrical separation, habang ang panlabas na kaluban ay nagdaragdag ng proteksyon laban sa normal na pagkakadikit, kahalumigmigan at mekanikal na pagkasira sa loob ng naaangkop na mga kondisyon ng serbisyo.
Sinusuri ng Qiancheng ang mga masusukat na katangian ng cable sa panahon ng produksyon, kabilang ang resistensya ng konduktor, mga natapos na sukat at pagganap ng kuryente. Ang mga rekord ng inspeksyon at may-katuturang dokumentasyon ng pagsusulit ay maaaring ibigay ayon sa detalye ng produkto at mga kinakailangan ng proyekto.
Ang isang aluminum conductor ay may mas mababang density kaysa sa tanso, na ginagawang mas madaling hawakan ang natapos na cable para sa mga angkop na aplikasyon. Maaari itong maging kapaki-pakinabang para sa mahahabang ruta ng cable, panlabas na fixed wiring at mga proyekto kung saan kailangang isaalang-alang ang transportasyon ng cable at pag-install.
Ang pagkakabukod at panlabas na kaluban ay bumubuo ng isang dalawang-layer na sistema ng proteksyon sa paligid ng konduktor. Ang istraktura ay nagbibigay ng electrical insulation at karagdagang pisikal na proteksyon para sa mga nakapirming mga kable sa ilalim ng angkop na mga kondisyon sa kapaligiran.
Ang available na conductor cross-section ay mula 2.5mm² hanggang 185mm², na sumasaklaw sa iba't ibang low-voltage fixed wiring na kinakailangan. Ang pagpili ng detalye ay dapat isaalang-alang ang pagkarga ng kagamitan, paraan ng pag-install, haba ng cable, pagbaba ng boltahe at mga naaangkop na lokal na kinakailangan sa kuryente.
Para sa mga aplikasyong pang-inhinyero na kinasasangkutan ng malaking dami ng cable o mahabang distansya ng transportasyon, ang mas mababang density ng aluminyo ay maaaring gawing simple ang paghawak ng materyal. Ang aktwal na benepisyo sa ekonomiya ay nakasalalay sa laki ng konduktor, haba ng cable, mga kondisyon ng pag-install at ang kinakailangang pagganap ng kuryente.
Inililista ng teknikal na talahanayan ang flame-retardant at fire-resistant na mga kinakailangan sa pagganap para sa mga naaangkop na detalye. Kung ang isang proyekto ay nangangailangan ng tiyak na pagganap ng sunog, ang kinakailangang grado, paraan ng pagsubok at sertipikasyon ay dapat kumpirmahin bago ang produksyon at pagpapadala.
Maaaring gamitin ang Aluminum PVC Cable para sa mababang boltahe na fixed power distribution sa mga proyektong residential, commercial, industrial, agricultural at imprastraktura kung saan natutugunan ng napiling aluminum conductor ang mga kinakailangan sa disenyo ng elektrikal.
Kasama sa mga karaniwang aplikasyon ang pamamahagi ng kuryente para sa mga bloke ng gusali ng tirahan, mga sariling gawang bahay, mga tindahan at iba pang mga nakapirming mga kable ng gusali. Maaaring kasama sa pag-install ang panloob na pagruruta ng conduit kung saan pinahihintulutan ng detalye ng cable at lokal na electrical code ang paggamit nito.
Maaaring isaalang-alang ang cable para sa municipal lighting, park street lamps, outdoor fixed power distribution at urban-rural power grid renovation projects. Ang panlabas na pag-install ay dapat isaalang-alang ang sikat ng araw, kahalumigmigan, mekanikal na proteksyon at ang environmental rating ng napiling cable.
Maaari itong magamit para sa mababang boltahe na supply ng kuryente sa mga pabrika ng pabrika, maliliit na planta sa pagpoproseso at iba pang nakapirming pang-industriya na pagkarga. Ang cross-section ng conductor ay dapat matukoy mula sa aktwal na pagkarga ng kagamitan at mga kondisyon ng pag-install.
Ang mas mababang timbang ng aluminyo ay maaaring maging kapaki-pakinabang para sa pansamantalang pamamahagi ng kuryente sa mga lugar ng konstruksiyon at iba pang mga proyektong nangangailangan ng paglipat ng cable o paulit-ulit na paghawak ng materyal. Ang cable ay dapat na naka-install na may angkop na mekanikal na proteksyon at ayon sa mga pansamantalang kinakailangan ng power system.
Maaaring kabilang sa mga aplikasyon ang patubig sa lupang sakahan, suplay ng kuryente sa greenhouse at iba pang mga instalasyong pang-agrikultura na mababa ang boltahe, pati na rin ang angkop na mga kable sa imprastraktura. Ang pagkakalantad sa kapaligiran at paraan ng pag-install ay dapat suriin bago piliin ang panghuling detalye.
Sinusuportahan ng produkto ang mga nakapirming paraan ng pag-install tulad ng pagruruta ng panloob na conduit, angkop na pag-install sa labas ng overhead at iba pang naaprubahang mga pamamaraan ng paglalagay ng mababang boltahe. Ang naaangkop na paraan ng pag-install ay dapat palaging kumpirmahin laban sa detalye ng cable at mga lokal na regulasyong elektrikal.
Kumpirmahin ang konektadong load at operating current bago piliin ang conductor cross-section. Ang haba ng cable at pinapayagang pagbaba ng boltahe ay dapat ding kasama sa pagkalkula.
Ang panloob na conduit, panlabas na overhead, construction-site at mga instalasyong pang-agrikultura ay maaaring may iba't ibang pangangailangan sa kapaligiran. Ang pagkakalantad sa sikat ng araw, tubig, mekanikal na epekto at temperatura ay dapat isaalang-alang sa panahon ng pagkumpirma ng detalye.
Kung ang proyekto ay nangangailangan ng flame-retardant o fire-resistant cable, ang kinakailangang pag-uuri at mga kinakailangan sa pagsubok ay dapat na tukuyin bago ang produksyon. Ang nauugnay na pagganap ay hindi dapat ipagpalagay mula sa karaniwang konstruksiyon ng PVC lamang.
Para sa mga proyekto sa pag-export o engineering, ang mga kinakailangang pamantayan, mga ulat sa pagsubok, mga sertipiko, mga detalye ng packaging at mga kinakailangan sa pagmamarka ay dapat na kumpirmahin nang maaga. Nakakatulong ito na matiyak na tumutugma ang ibinigay na cable sa mga kinakailangan sa teknikal at dokumentasyon ng patutunguhang merkado.
Ang produkto ay ginawa ng Qiancheng. Ang magagamit na mga pagtutukoy ay maaaring ibigay ayon sa kinakailangang conductor cross-section, rating ng boltahe at mga kondisyon ng aplikasyon.
Maaaring talakayin ang customized na mga natapos na haba, pag-print at iba pang mga kinakailangan sa produksyon ayon sa detalye ng order. Ang mga pagsasaayos ng OEM ay maaari ding suriin para sa angkop na dami ng proyekto at teknikal na mga kinakailangan.
Maaaring isaayos ang mga karaniwang pagtutukoy ayon sa mga kondisyon ng produksyon at imbentaryo. Para sa maramihang mga order, ang kinakailangang cross-section, dami, natapos na haba, packaging at iskedyul ng paghahatid ay dapat kumpirmahin bago ang produksyon o kargamento.
Kasama sa mga karaniwang aplikasyon ang residential at commercial power distribution, factory workshops, municipal lighting, construction-site power supply, agricultural irrigation at iba pang angkop na low-voltage fixed wiring projects.
Ang cross-section ng conductor, kasalukuyang operating, haba ng cable, pagbaba ng boltahe, paraan ng pag-install, mga kondisyon sa paligid at kinakailangang pagganap ng sunog ay dapat isaalang-alang lahat. Ang naaangkop na detalye ay dapat matukoy mula sa aktwal na disenyong elektrikal sa halip na pumili lamang ayon sa presyo o nominal na cross-section.
Maaaring talakayin ang mga sample at teknikal na dokumentasyon ayon sa kinakailangang detalye. Maaaring kasama sa mga available na dokumento ang mga parameter ng produkto, mga rekord ng factory test at iba pang naaangkop na teknikal o mga dokumento ng pagsunod na kinakailangan para sa proyekto.
