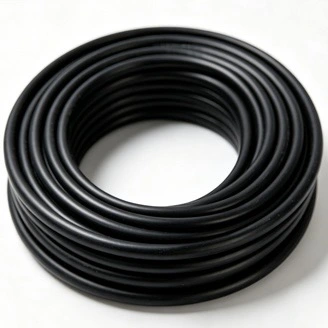

Para sa mga circuit na may mababang boltahe na kailangang manatiling may lakas sa panahon ng isang tinukoy na pagkakalantad sa sunog, pinagsasama ng Aluminum PVC Fire Resistant Power Cable ang isang aluminum conductor na may electrical insulation, isang dedikadong fire-resistant na layer at isang PVC protective sheath. Ito ay inilaan para sa emergency power distribution at iba pang mga circuit na may tinukoy na fire-continuity na mga kinakailangan.
Sinasaklaw ng hanay ang mga sukat ng konduktor mula 1.5 mm² hanggang 1000 mm², na may data na elektrikal na ibinigay para sa resistensya ng konduktor, makatiis ng boltahe at ampacity sa ilalim ng iba't ibang kondisyon ng pag-install. Ang panghuling pagpili ng cable ay depende sa pag-load ng circuit, haba ng ruta, paraan ng pag-install, pinapayagang pagbaba ng boltahe at naaangkop na mga kinakailangan sa kaligtasan ng sunog.
|
Nominal na cross-section (mm²) |
Kapal ng pagkakabukod (mm) |
Kapal ng kaluban (mm) |
Tinatayang panlabas na diameter ng cable (mm) |
Conductor DC resistance (Ω/km)Al |
Subukan ang boltahe (kV/5min) |
Ampacity sa hangin(A) (A)-Al |
Ampacity sa direktang ibinaon na lupa(A)-Al |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |

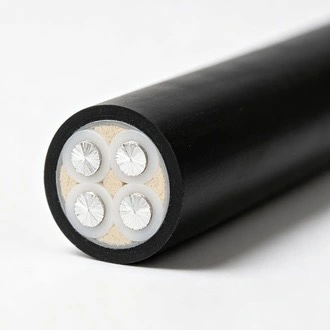

Ang cable ay binuo sa paligid ng apat na functional na mga layer na gumagana nang magkasama sa panahon ng normal na operasyon at sa ilalim ng tinukoy na mga kondisyon ng pagsubok sa sunog. Ang aluminum conductor ay nagdadala ng electrical load, habang ang insulation ay nagbibigay ng electrical separation. Ang isang nakalaang layer na lumalaban sa sunog ay nakakatulong na protektahan ang circuit kapag nalantad sa mataas na temperatura, at ang PVC sheath ay bumubuo sa panlabas na proteksiyon na ibabaw.
Ginagamit ang aluminyo bilang conductor na nagdadala ng kasalukuyang. Ang mas mababang density nito kumpara sa tanso ay maaaring may kaugnayan sa bigat at paghawak ng cable, lalo na sa mahabang ruta ng cable. Gayunpaman, ang mga konduktor ng aluminyo ay nangangailangan ng naaangkop na sukat at katugmang mga bahagi ng pagwawakas. Ang kasalukuyang kapasidad, pagbaba ng boltahe at mga kondisyon ng pag-install ay dapat isaalang-alang bago piliin ang cross-section ng conductor.
Ang layer na lumalaban sa sunog ay nilayon upang magbigay ng thermal protection sa electrical core sa panahon ng tinukoy na pagkakalantad sa sunog. Ang pag-andar nito ay dapat na naiiba sa flame retardancy: ang flame-retardant na mga materyales ay pangunahing inilaan upang limitahan ang pagpapalaganap ng apoy, habang ang mga constructions ng cable na lumalaban sa sunog ay sinusuri para sa pagpapanatili ng operasyon ng circuit sa ilalim ng tinukoy na mga kondisyon ng pagsubok sa sunog.
Ang pagkakabukod ay nagbibigay ng kinakailangang electrical separation sa paligid ng conductor, habang ang PVC sheath ay nagpoprotekta sa natapos na cable mula sa normal na panlabas na contact sa panahon ng paghawak at pag-install. Ang mga kapal ng insulation at sheath na ipinapakita sa talahanayan ay nag-iiba sa laki ng conductor at bahagi ng dimensional na detalye ng cable.
Para sa mga circuit ng kuryente na may kaugnayan sa sunog, hindi masusuri ang pagganap ng cable sa pamamagitan lamang ng paglaban ng apoy. Ang pagpapatuloy ng elektrikal, kondisyon ng pagkakabukod, resistensya ng konduktor at ang naaangkop na mga kondisyon ng pagsubok sa sunog ay kailangang isaalang-alang nang magkasama. Ang ibinigay na data ng produkto ay tumutukoy sa isang 3.5 kV/5 min na boltahe ng pagsubok at nagbibigay ng hiwalay na mga halaga ng dala ng kasalukuyang para sa pag-install sa hangin at direktang ibinaon na lupa.
Ang ibinigay na impormasyon ng produkto ay tumutukoy sa isang 90 minutong pagganap ng paglaban sa sunog sa ilalim ng 750 °C na kondisyon ng pagsubok. Ang halagang ito ay dapat na maunawaan bilang isang resulta ng pagsubok na nauugnay sa tinukoy na pagtatayo ng cable at paraan ng pagsubok sa halip na isang pangkalahatang pahayag na ang cable ay magpapanatili ng kapangyarihan para sa parehong tagal sa ilalim ng bawat tunay na apoy. Ang pag-apruba ng proyekto ay dapat na nakabatay sa naaangkop na ulat ng pagsubok at mga lokal na kinakailangan sa kaligtasan ng sunog.
Ang resistensya ng konduktor ng DC ay nakalista sa teknikal na talahanayan para sa mga naaangkop na laki ng konduktor ng aluminyo. Ang mga numero ng ampacity ay ibinibigay nang hiwalay para sa pag-install sa hangin at direktang ibinaon na lupa dahil nagbabago ang pagkawala ng init sa mga kondisyon ng pag-install. Ang aktwal na sukat ng cable ay maaari ding mangailangan ng pagsasaalang-alang sa temperatura ng kapaligiran, pagpapangkat ng cable, mga kondisyon ng libing, haba ng ruta at pinapayagang pagbaba ng boltahe.
Ang nakalistang 3.5 kV/5 min value ay kumakatawan sa tinukoy na test voltage at tagal sa ibinigay na data ng produkto. Ang withstand-voltage testing ay ginagamit upang suriin ang insulation system sa ilalim ng tinukoy na kondisyon ng pagsubok. Ang dokumentasyon ng produkto at ang naaangkop na pamantayan sa pagmamanupaktura ay dapat suriin kapag ang cable ay isinumite para sa pag-apruba ng proyekto.
Ang pagpili ng cable ay dapat magsimula sa electrical load at pagkatapos ay suriin laban sa aktwal na kapaligiran sa pag-install. Para sa emergency at mga circuit na may kaugnayan sa sunog, ang kinakailangang tagal ng paglaban sa sunog at naaangkop na mga kinakailangan sa pagtatayo ay dapat ding tukuyin bago i-order ang cable.
Ang nominal na cross-section ay dapat piliin ayon sa kasalukuyang operating, pagbaba ng boltahe at mga kondisyon ng pag-install. Para sa mga long-distance na circuit, ang pagbaba ng boltahe ay maaaring maging isang mahalagang kadahilanan sa pagpapalaki kahit na sapat na ang kapasidad na nagdadala ng kasalukuyang conductor. Samakatuwid, ang huling pagpili ay dapat na nakabatay sa kumpletong disenyo ng circuit sa halip na ampacity lamang.
Kapag naka-install sa mga cable tray o iba pang bukas na ruta, ang pagwawaldas ng init, cable spacing, ambient temperature at ang bilang ng mga naka-load na cable ay maaaring makaapekto sa pinapayagang kasalukuyang. Ang mga halaga ng air ampacity sa talahanayan ay nagbibigay ng data ng sanggunian ng produkto at dapat ilapat kasama ng nauugnay na pamantayan sa pag-install.
Para sa direktang paglilibing o pag-install ng cable-trench sa ilalim ng lupa, dapat isaalang-alang ang mga kondisyon ng init ng lupa, lalim ng libing, cable spacing, drainage at mekanikal na proteksyon. Ang mga halaga ng direktang nakabaon na ampacity sa talahanayan ay mga halaga ng sanggunian na partikular sa pag-install at hindi dapat ituring bilang kapalit para sa mga pagkalkula ng cable na partikular sa proyekto.
Ang mga konduktor ng aluminyo ay dapat na konektado gamit ang mga terminal, lug o konektor na angkop para sa mga konduktor ng aluminyo at ang tinukoy na pagkarga ng kuryente. Ang tamang paghahanda ng konduktor at compression ay mahalaga sa joint dahil ang hindi wastong paghahanda ng pagwawakas ay maaaring lumikha ng karagdagang contact resistance at lokal na pag-init.
Maaaring tukuyin ang Aluminum PVC Fire Resistant Power Cable para sa mga low-voltage distribution circuit kung saan ang patuloy na serbisyo sa kuryente sa panahon ng tinukoy na kondisyon ng sunog ay bahagi ng kinakailangan ng proyekto. Kasama sa mga karaniwang aplikasyon ang mga piling circuit ng kuryenteng pang-emergency, mga kargadong elektrikal na nauugnay sa sunog, mga pampublikong gusali, mga pasilidad na pang-industriya at mga ruta ng pamamahagi sa ilalim ng lupa.
Maaaring gamitin ang cable para sa mga itinalagang emergency power circuit kung saan ang cable system ay kinakailangan upang mapanatili ang operasyon ng circuit para sa isang tinukoy na panahon sa panahon ng pagkakalantad ng sunog. Ang kinakailangang antas ng paglaban sa sunog ay dapat kumpirmahin mula sa disenyo ng proyekto at mga naaangkop na lokal na regulasyon.
Maaaring kabilang sa mga aplikasyon ang mga piling circuit ng kuryente sa mga ospital, paaralan, komersyal na gusali at iba pang pasilidad kung saan naka-install ang mga emergency electrical system. Kung kinakailangan ang isang partikular na konstruksyon ng cable ay depende sa disenyo ng gusali, diskarte sa sunog at naaangkop na mga electrical at fire code.
Sa mga pabrika at pang-industriya na pasilidad, ang cable ay maaaring isaalang-alang para sa emerhensiyang pamamahagi, mga kagamitang nauugnay sa sunog at iba pang mga circuit na may mababang boltahe kung saan tinukoy ang isang aluminum conductor at tinukoy na kinakailangan sa pagganap ng sunog. Ang laki ng cable ay dapat na tumugma sa electrical load at ruta ng pag-install.
Ang magagamit na mas malalaking sukat ng konduktor ay maaaring isaalang-alang para sa mga ruta ng pamamahagi sa ilalim ng lupa at mga cable trenches kung saan pinahihintulutan ng disenyo ng pag-install ang cable construction na ito. Ang mga kondisyon ng libing, mekanikal na proteksyon at thermal dissipation ay dapat suriin bago i-install.
Ang Qiancheng Cable ay nagpapatakbo ng sarili nitong mga workshop sa paggawa ng cable at mga pasilidad sa pagsubok. Ang proseso ng pagmamanupaktura ay sumasaklaw sa pagpoproseso ng conductor, insulation extrusion, application ng fire-resistant layer at outer sheath extrusion. Ang mga nauugnay na rekord ng produksyon at inspeksyon ay nagbibigay ng batayan para sa pagkontrol sa mga natapos na dimensyon ng cable at mga katangiang elektrikal.

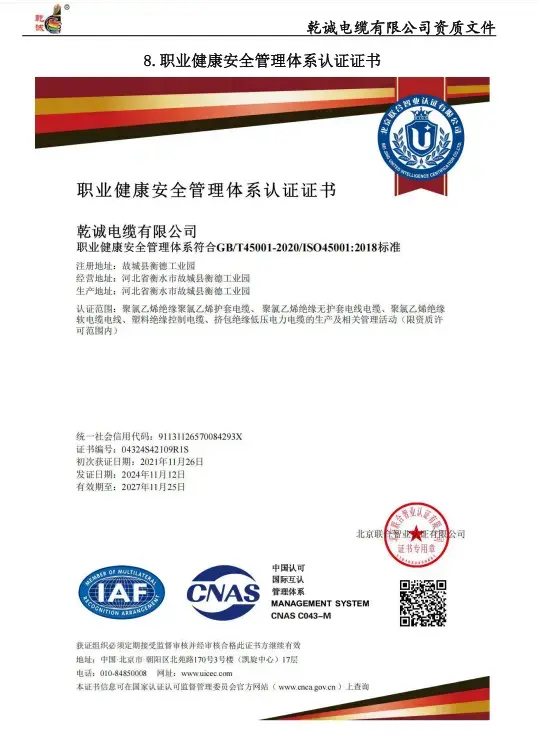

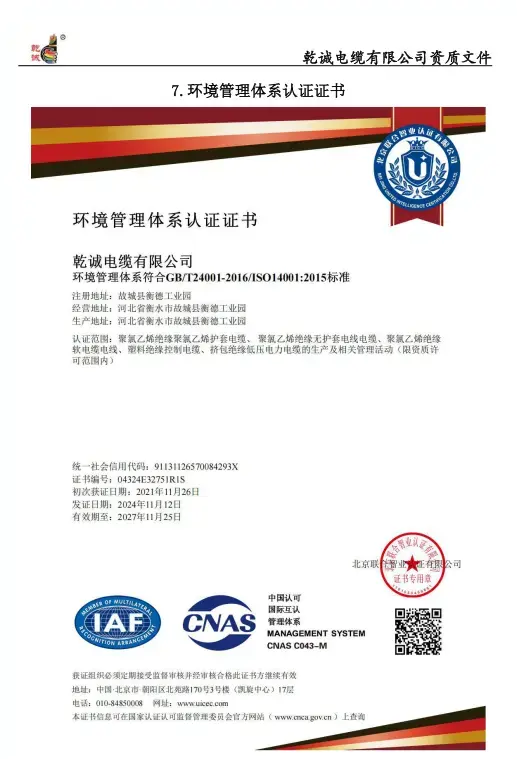

Ang Qiancheng Cable ay mayroong National Industrial Cable Production License kasama ng ISO9001 Quality Management, ISO14001 Environmental Management at ISO45001 Occupational Health and Safety certifications. Ang mga dokumentong ito ay nagbibigay ng impormasyon tungkol sa produksyon at mga sistema ng pamamahala ng kumpanya at maaaring suriin sa panahon ng kwalipikasyon ng supplier.
Para sa pagkuha ng proyekto, ang cable ay dapat suriin sa aktwal na detalye ng elektrikal at kaligtasan sa sunog sa halip na piliin lamang ayon sa pangalan ng produkto. Ang sumusunod na impormasyon ay kapaki-pakinabang kapag humihiling ng quotation o teknikal na pagsusumite: kinakailangang conductor cross-section, operating voltage, load current, cable length, installation method, ambient o soil conditions, cable grouping, allowable voltage drop at kinakailangang fire-test condition.
Kung saan isinusumite ang cable para sa isang construction project, maaari ding hilingin ng mamimili ang naaangkop na teknikal na data, dokumentasyon ng pagsubok at mga sertipiko ng kwalipikasyon para sa pagsusuri. Nagbibigay-daan ito sa napiling konstruksiyon at mga kinakailangan sa pagsubok na masuri bago ang produksyon at pag-install.
Ang paglaban sa sunog ay may kinalaman sa kakayahan ng isang cable circuit na magpatuloy sa paggana para sa isang tinukoy na panahon sa ilalim ng tinukoy na mga kondisyon ng pagsubok sa sunog. Ang flame retardancy ay pangunahing may kinalaman sa paglilimita sa pagkalat ng apoy sa kahabaan ng cable. Ang isang cable ay maaaring magkaroon ng flame-retardant na mga katangian nang hindi nauuri para sa parehong pagganap ng paglaban sa sunog.
Ang aluminyo ay nagbibigay ng opsyon na mas mababang density ng conductor para sa mababang boltahe na pamamahagi ng kuryente. Maaaring may kaugnayan ito kung saan isinasaalang-alang ang bigat at paghawak ng cable. Dahil ang aluminyo ay may iba't ibang katangian ng elektrikal at koneksyon mula sa tanso, dapat piliin nang naaayon ang sukat ng konduktor at mga bahagi ng pagwawakas.
Tinutukoy ng ibinigay na impormasyon ng produkto ang 90 minuto sa ilalim ng 750 °C na kondisyon ng pagsubok. Ito ay tumutukoy sa tinukoy na kondisyon ng pagsubok para sa tinukoy na konstruksyon ng cable. Hindi ito dapat bigyang-kahulugan bilang isang garantiya ng magkatulad na pagganap ng circuit sa bawat totoong sunog dahil ang mga aktwal na resulta ay nakasalalay sa pag-install, pagkakalantad sa sunog at ang naaangkop na paraan ng pagsubok.
Dapat isaalang-alang ng pagpili ang kasalukuyang load, pagbaba ng boltahe, haba ng cable, paraan ng pag-install, mga kondisyon sa paligid, pagpapangkat ng cable at ang kinakailangang antas ng pagganap ng sunog. Ang mga halaga ng ampacity na nakalista sa talahanayan ay nagbibigay ng reference na data para sa pag-install sa hangin at direktang ibinaon na lupa.
Kasama sa data ng produkto ang mga halaga ng ampacity para sa direktang ibinaon na lupa. Ang aktwal na pagiging angkop ay dapat pa ring kumpirmahin ayon sa pagkakagawa ng cable, mga kondisyon ng libing, proteksyon sa makina, mga katangian ng thermal ng lupa at mga naaangkop na kinakailangan sa pag-install.
Ang terminal o connector ay dapat na angkop para sa aluminum conductors at sa tinukoy na load. Ang wastong paghahanda at compression ng konduktor ay mahalaga upang mapanatili ang isang maaasahang koneksyon sa kuryente at maiwasan ang labis na resistensya sa pakikipag-ugnay o naisalokal na pag-init.
Depende sa mga kinakailangan ng proyekto, ang teknikal na data, dokumentasyon ng pagsubok ng produkto at mga sertipiko ng kwalipikasyon ng kumpanya ay maaaring ibigay para sa pagsusuri ng supplier at produkto. Para sa mga application na may kaugnayan sa sunog, ang nauugnay na dokumentasyon ng pagsubok sa sunog ay dapat suriin kasama ng detalye ng proyekto bago ang pag-apruba.
