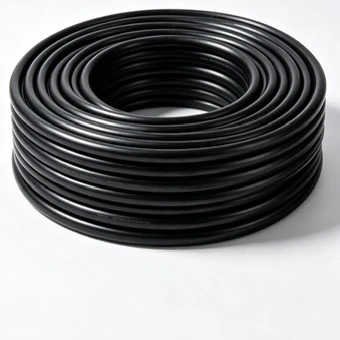

Ang Qiancheng Aluminum PVC FR Fire Resistant Low Voltage Power Cable ay idinisenyo para sa mababang boltahe na pamamahagi ng kuryente kung saan kinakailangan ang flame-retardant at fire-resistant performance. Ang konstruksyon ng aluminum conductor ay maaaring tukuyin para sa mga serbisyo ng gusali, emergency power circuit, pang-industriya na pasilidad at iba pang mga proyekto kung saan kailangang isaalang-alang ang bigat ng konduktor, mga kondisyon sa pag-install at mga kinakailangan sa pagganap ng sunog.
|
Nominal Conductor Cross-sectional Area (mm²) |
Kapal ng pagkakabukod (mm) |
Kapal ng Kaluban (mm) |
Tinatayang Cable Outer Diameter (mm) |
DC Resistance ng Al Conductor (Ω/km) |
Test Boltahe (kV/5min) |
Ampacity-Al in Air (A) |
Ampacity-Al sa Direct-buried na Lupa (A) |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |
Gumagamit ang cable ng aluminum conductor para sa low-voltage power transmission. Maaaring bawasan ng konstruksiyon ng aluminyo ang bigat ng konduktor kumpara sa tanso sa katumbas na cross-sectional area, ngunit ang pagpili ng konduktor ay dapat ding isaalang-alang ang paglaban, pinapayagang kasalukuyang, pagbaba ng boltahe, paraan ng koneksyon at mga kondisyon ng pag-install. Ang mga halaga sa teknikal na talahanayan ay nagbibigay ng panimulang punto para sa pagpili ng cable sa antas ng proyekto.
Ang konstruksyon na lumalaban sa sunog ay nilayon upang makatulong na mapanatili ang pagpapatuloy ng circuit sa ilalim ng tinukoy na mga kondisyon ng pagsubok sa sunog. Ang kinakailangang antas ng paglaban sa sunog ay dapat kumpirmahin mula sa naaangkop na pamantayan ng produkto at detalye ng proyekto. Ang paglaban sa sunog at pagkaantala ng apoy ay magkaibang mga katangian ng pagganap at dapat suriin gamit ang kaukulang mga kinakailangan sa pagsubok.
Ang flame-retardant PVC ay ginagamit para sa insulation at outer sheath sa nakasaad na construction. Ang papel nito ay upang limitahan ang pagpapalaganap ng apoy sa ilalim ng tinukoy na mga kondisyon ng pagsubok. Ang aktwal na antas ng pagganap ay dapat na ma-verify sa pamamagitan ng nauugnay na ulat ng pagsubok ng produkto sa halip na mahihinuha mula sa pangalan ng materyal lamang.
Ang insulation at sheath thickness ay tumataas sa conductor cross-sectional area ayon sa product specification. Ang mga sukat na ito ay nakakaapekto sa pangkalahatang diameter ng cable, espasyo sa pag-install at mga kinakailangan sa proteksyon ng mekanikal, kaya dapat suriin ang panghuling sukat ng cable laban sa magagamit na tray, conduit o pag-aayos ng trench.
Ginagawa ng Qiancheng ang cable sa pamamagitan ng pagpoproseso ng conductor, paglalapat ng layer na lumalaban sa sunog, insulation extrusion at sheath extrusion. Maaaring kasama sa inspeksyon ng produksiyon ang resistensya ng konduktor, mga pagsusuri sa dimensional, pagganap ng pagkakabukod at nauugnay na pagsubok sa pagganap ng sunog ayon sa napagkasunduang detalye.
Ang mga papasok na konduktor at mga materyales sa pagkakabukod ay sinusuri laban sa naaangkop na mga kinakailangan sa produksyon bago iproseso. Ang paglaban ng konduktor ng aluminyo at pagkakapare-pareho ng dimensyon ay mahalagang mga punto ng pagkontrol sa kalidad dahil direktang nakakaapekto ang mga ito sa pagganap ng kuryente at pagkakatugma ng natapos na cable.
Ang pagpoproseso ng konduktor, paglalapat ng layer na lumalaban sa sunog at mga parameter ng extrusion ay kinokontrol sa panahon ng produksyon. Sinusuri ang insulasyon at kapal ng kaluban laban sa detalye ng produkto upang mabawasan ang pagkakaiba-iba ng dimensional sa pagitan ng mga batch ng produksyon.
Maaaring iugnay ang mga record ng produksyon at inspeksyon sa nauugnay na cable batch at reel identification. Para sa mga order sa engineering, ang mga kinakailangang dokumento ng inspeksyon, mga rekord ng pagsubok at impormasyon ng reel ay maaaring sumang-ayon bago ang produksyon upang suportahan ang pag-file at pagtanggap ng proyekto.
Maaaring isaayos ang third-party na pag-inspeksyon ng pabrika, pagsa-sample, o nasaksihang pagsubok kapag kinakailangan ng detalye ng pagbili. Ang saklaw ng inspeksyon ay dapat kumpirmahin nang maaga upang ang mga nauugnay na sample, kagamitan sa pagsubok at mga rekord ng produksyon ay magagamit.
Ang konstruksyon na lumalaban sa sunog ay inilaan para sa mga circuit kung saan ang patuloy na paggana ng kuryente sa panahon ng isang tinukoy na pagkakalantad sa sunog ay bahagi ng kinakailangan ng proyekto. Ang kinakailangang tagal ng pagsubok, temperatura ng apoy, mga kondisyon ng makina at pamantayan sa integridad ng circuit ay dapat kumpirmahin mula sa naaangkop na pamantayan at detalye ng proyekto.
Ang pagganap ng flame-retardant ay may kinalaman sa limitasyon ng pagpapalaganap ng apoy sa kahabaan ng cable sa ilalim ng tinukoy na mga kondisyon ng pagsubok. Sinasaklaw ng IEC 60332 ang mga pagsubok sa mga de-koryenteng at optical-fibre na mga kable sa ilalim ng mga kondisyon ng sunog, kabilang ang mga patayong paraan ng pagpapalaganap ng apoy para sa mga indibidwal na kable at mga nakagrupong-kable na kaayusan.
Para sa mga proyektong may mga kinakailangan sa pagtanggap ng kaligtasan sa sunog, dapat matukoy ng naaangkop na ulat sa pagsubok ang nasubok na konstruksyon ng cable, laki ng konduktor, paraan ng pagsubok at resulta. Ito ay mas kapaki-pakinabang para sa teknikal na pagsusuri kaysa sa umasa lamang sa mga pangkalahatang paglalarawan gaya ng lumalaban sa apoy o lumalaban sa apoy.
Para sa mga kable na mababa ang boltahe na kinakailangan upang mapanatili ang integridad ng circuit sa panahon ng sunog, ang IEC 60331 ay nagbibigay ng mga pamamaraan ng pagsubok sa ilalim ng tinukoy na mga kondisyon ng sunog. Ang iba't ibang bahagi ng pamantayan ay nalalapat ayon sa diameter ng cable at pag-aayos ng pagsubok, kaya ang eksaktong paraan ng pagsubok ay dapat na tumugma sa pagtatayo ng cable at kinakailangan ng proyekto.

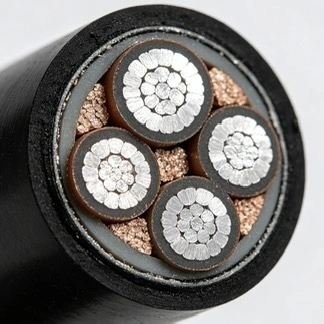

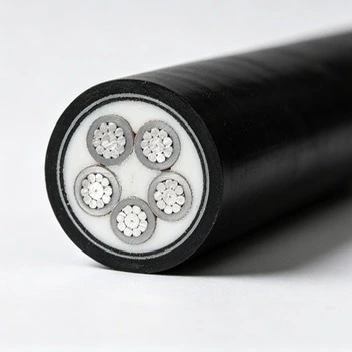

Pinagsasama ng cable construction ang aluminum conductor, fire-resistant layer, insulation at outer sheath. Ang bawat layer ay gumaganap ng isang iba't ibang mga function, kaya ang pagpili ay dapat isaalang-alang ang kumpletong konstruksiyon sa halip na conductor materyal lamang.
Ang konduktor ay nagbibigay ng de-koryenteng landas para sa mababang boltahe na circuit. Dapat piliin ang cross-sectional area ayon sa kasalukuyang disenyo, pinapayagang pagbaba ng boltahe, mga kondisyon ng pag-install at naaangkop na mga kinakailangan sa kuryente.
Ang layer na lumalaban sa sunog ay nagbibigay ng thermal protection sa paligid ng konduktor sa panahon ng tinukoy na pagkakalantad sa sunog. Ang pagganap nito ay tinatasa sa pamamagitan ng naaangkop na pagsubok sa paglaban sa sunog sa halip na sa pamamagitan ng normal na data ng operating-temperature.
Ang pagkakabukod ay naghihiwalay sa energized conductor mula sa iba pang conductive o panlabas na mga bahagi. Ang pare-parehong kapal ng pagkakabukod ay mahalaga para sa integridad ng kuryente at pagkakapare-pareho ng dimensional sa panahon ng produksyon.
Ang panlabas na kaluban ay nagbibigay ng proteksyon laban sa panlabas na kapaligiran sa pag-install at nag-aambag sa pagganap ng flame-retardant ng cable. Kung saan kinakailangan ang pag-install sa labas, ang materyal ng kaluban at paglaban sa kapaligiran ay dapat kumpirmahin laban sa aktwal na mga kondisyon ng pagkakalantad.
Maaaring tukuyin ang Aluminum PVC FR Fire Resistant Low Voltage Power Cable para sa mga piling circuit na may mababang boltahe sa mga ospital, paaralan, shopping center, mga gusali ng opisina at iba pang pampublikong pasilidad kung saan nalalapat ang mga kinakailangan sa pagganap ng sunog. Maaaring kabilang sa mga karaniwang circuit ang kapangyarihang pang-emerhensiya, kagamitang may kaugnayan sa sunog at iba pang itinalagang pagkarga ng mababang boltahe.
Ang mga plantang pang-industriya at pasilidad ng produksyon ay maaaring gumamit ng mga kable na mababa ang boltahe na lumalaban sa sunog para sa mga piling emergency o mahahalagang circuit ng kuryente. Ang laki ng cable ay dapat matukoy mula sa pag-load ng kagamitan, pagsisimula ng kasalukuyang, pag-aayos ng pag-install at mga kinakailangang limitasyon ng pagbagsak ng boltahe.
Ang cable ay maaaring isaalang-alang para sa mababang boltahe na pamamahagi at mga proyekto sa pagsasaayos kung saan ang mga konduktor ng aluminyo ay angkop para sa mga de-koryenteng disenyo at ang tinukoy na mga kinakailangan sa pagganap ng sunog. Maaaring kasama sa pag-install ang mga cable tray, trench o iba pang protektadong sistema ng pagruruta depende sa proyekto.
Ang mga ruta ng cable sa ilalim ng lupa ay nangangailangan ng pagsasaalang-alang ng moisture, mekanikal na pinsala, kaagnasan, drainage at access para sa pagpapanatili. Ang direktang paglilibing ay dapat lamang gamitin kung saan pinahihintulutan ito ng pagtatayo ng cable at detalye ng proyekto, na may karagdagang proteksyon na inilalapat kung saan kinakailangan ang mga kondisyon ng site.
Bago ang tray o patayong pag-install, dapat i-verify ng mga inhinyero ang bigat ng cable, mga kinakailangan sa baluktot, spacing ng suporta, pagkawala ng init at ang bilang ng mga circuit na naka-install nang magkasama. Maaaring maging kapaki-pakinabang ang mga konduktor ng aluminyo kung saan ang bigat ng cable ay isang mahalagang pagsasaalang-alang sa pag-install, ngunit ang pagpapalaki ng kuryente ay nananatiling pangunahing salik sa pagpili.
Dapat piliin ang cross-sectional area ayon sa kasalukuyang disenyo at suriin laban sa pinapayagang pagbaba ng boltahe, mga kondisyon ng pag-install, temperatura sa paligid at pagpapangkat ng cable. Ang mga halaga ng ampacity sa talahanayan ay dapat bigyang-kahulugan kasama ang aktwal na mga kondisyon ng pag-install ng proyekto sa halip na gamitin bilang mga pangkalahatang halaga ng field.
Ang paglaban sa sunog at pagkaantala ng apoy ay dapat na hiwalay na tinukoy sa dokumentasyon ng pagbili. Kung ang isang proyekto ay nangangailangan ng patuloy na operasyon ng circuit sa panahon ng sunog, ang kinakailangang paraan ng pagsubok sa integridad ng sunog at tagal ay dapat na malinaw na nakasaad. Kung ang proyekto ay nangangailangan lamang ng limitasyon sa pagkalat ng apoy, ang naaangkop na pagsubok sa flame-retardant ay dapat matukoy.
Ang mga panloob, panlabas, underground at cable-tray na mga pag-install ay maaaring magpataw ng iba't ibang mga kinakailangan sa panlabas na kaluban at pagsuporta sa sistema ng pag-install. Para sa mga proyektong kinasasangkutan ng kahalumigmigan, pagkakalantad sa kemikal, malakas na sikat ng araw o mataas na peligro sa makina, dapat suriin ang mga kondisyon ng pag-install bago tapusin ang pagtatayo ng cable.
Para sa mga order sa pag-export at imprastraktura, maaaring tukuyin ng detalye ng pagbili ang resistensya ng konduktor, mga sukat ng pagkakabukod, boltahe ng pagsubok, pagsubok sa pagganap ng sunog, saklaw ng inspeksyon at mga kinakailangan sa dokumentasyon. Ang pagsang-ayon sa mga item na ito bago ang produksyon ay nakakatulong na maiwasan ang mga pagkakaiba sa pagitan ng mga dokumento sa pagkuha at panghuling pamantayan sa pagtanggap.
Para sa isang panipi o teknikal na pagsusuri, maaaring ibigay ng mga customer ang rated boltahe, conductor cross-section, kinakailangang haba ng cable, paraan ng pag-install, application ng proyekto at naaangkop na pamantayan. Maaaring suriin ng Qiancheng ang mga detalyeng ito at kumpirmahin ang angkop na konstruksiyon ng Aluminum PVC FR Fire Resistant Low Voltage Power Cable kasama ang mga kinakailangang teknikal na dokumento.
Para sa mga proyektong kinasasangkutan ng mga circuit na lumalaban sa sunog, kapaki-pakinabang din na tukuyin ang kinakailangang paraan ng pagsubok sa integridad ng sunog, antas ng pagsubok na lumalaban sa apoy, mga kinakailangan sa resistensya ng konduktor at pamamaraan ng inspeksyon bago ang produksyon. Ang impormasyong ito ay nagbibigay-daan sa mga pangkat ng pagmamanupaktura at pagkontrol sa kalidad na magtrabaho laban sa isang tinukoy na teknikal na detalye.

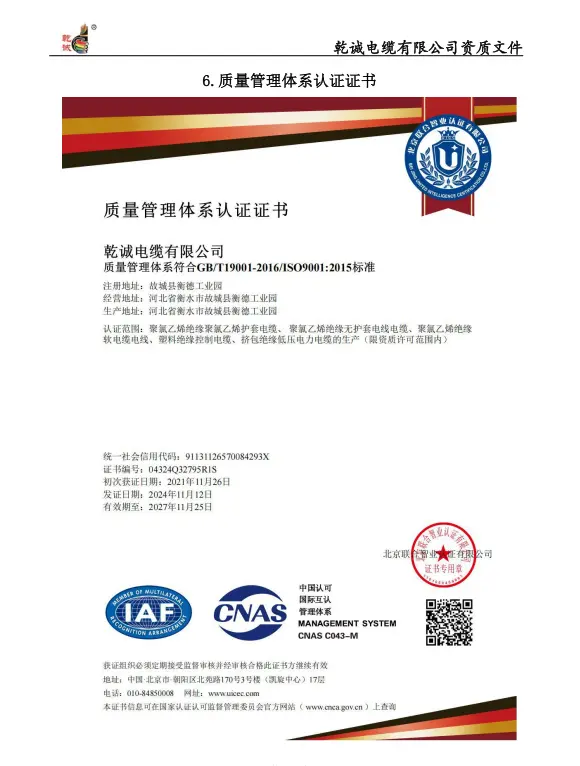

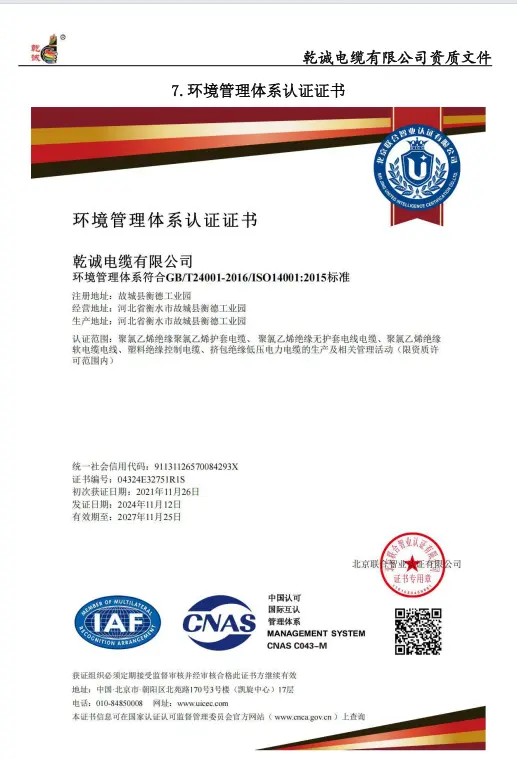

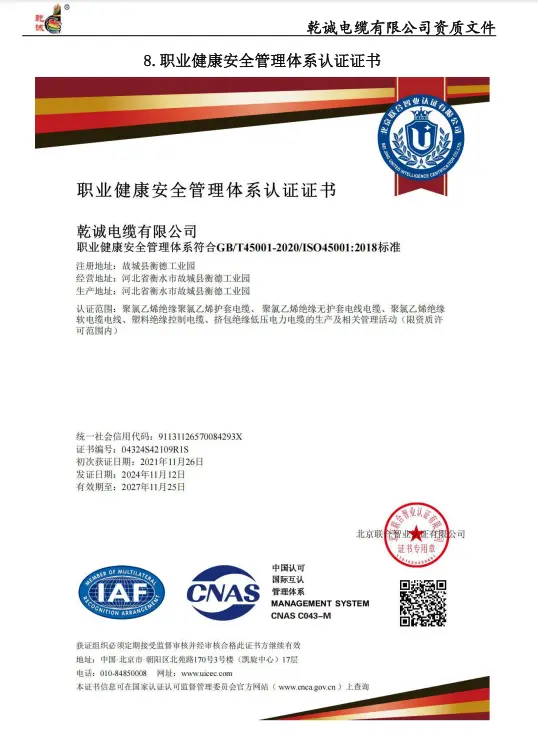

Kung saan naaangkop sa proyekto, maaaring magbigay ang Qiancheng ng dokumentasyong nauugnay sa kalidad, kapaligiran at mga sistema ng pamamahala sa kalusugan-at-kaligtasan sa trabaho, kabilang ang mga sertipiko ng ISO9001, ISO14001 at ISO45001.
Ang mga lisensya sa produksyon at mga dokumento ng kwalipikasyon na partikular sa produkto ay maaaring ibigay ayon sa produkto, patutunguhang merkado at mga kinakailangan sa proyekto. Dapat kumpirmahin ng mga customer ang eksaktong mga sertipiko na kinakailangan para sa lokal na regulasyon o pagtanggap ng proyekto bago mag-order.
Maaaring ibigay ang mga ulat ng pagsubok na lumalaban sa sunog at flame-retardant ayon sa nasubok na konstruksyon at naaangkop na paraan ng pagsubok. Para sa teknikal na pagsusuri, ang ulat ay dapat suriin laban sa iniutos na konstruksyon ng cable, laki ng konduktor at kinakailangang antas ng pagganap.
Para sa mga order sa ibang bansa, ang mga teknikal na dokumento ay maaaring magsama ng mga detalye sa wikang Ingles, mga rekord ng inspeksyon, mga dokumento sa pagtanggap ng pabrika, impormasyon sa pag-iimpake at mga talaan ng batch traceability kapag kasama sa kasunduan sa pagbili.
A: Tinutugunan nila ang iba't ibang katangian ng pagganap ng sunog. Ang isang flame-retardant cable ay idinisenyo upang limitahan ang pagpapalaganap ng apoy sa ilalim ng tinukoy na mga kondisyon ng pagsubok, habang ang isang fire-resistant cable ay idinisenyo upang mapanatili ang integridad ng circuit para sa isang tinukoy na panahon sa ilalim ng naaangkop na mga kondisyon ng pagsubok sa sunog. Ang kinakailangang pagganap ay dapat na nakasaad sa detalye ng proyekto.
A: Maaaring bawasan ng aluminyo ang bigat ng conductor kumpara sa tanso sa parehong nominal na cross-sectional area. Samakatuwid, maaari itong isaalang-alang para sa mga proyekto kung saan ang bigat ng cable, paghawak sa pag-install at gastos sa materyal ay mahalagang mga kadahilanan. Dapat pa ring piliin ang laki ng konduktor ayon sa kasalukuyang kapasidad, pagbaba ng boltahe at mga naaangkop na kinakailangan sa kuryente.
A: Dapat isaalang-alang ng pagpili ang kasalukuyang disenyo, paraan ng pag-install, temperatura sa paligid, pagpapangkat ng cable, haba ng circuit, pagbaba ng boltahe at mga kondisyon ng short-circuit. Ang mga halaga ng ampacity sa talahanayan ay nagbibigay ng reference na data, ngunit ang panghuling pagpili ay dapat suriin laban sa aktwal na pag-aayos ng pag-install.
A: Maaari itong isaalang-alang para sa mga circuit na may mababang boltahe kung saan ang proyekto ay nangangailangan ng kaukulang konstruksiyon na lumalaban sa sunog. Para sa mga bomba ng sunog, pang-emergency na ilaw o iba pang kagamitan sa kaligtasan ng buhay, ang kinakailangang tagal ng integridad ng circuit at naaangkop na lokal o pamantayan ng proyekto ay dapat kumpirmahin bago ang pagpili ng cable.
A: Ang paggamit sa labas ay depende sa pagtatayo ng kaluban, pagkakalantad sa kapaligiran at paraan ng pag-install. Kung ang cable ay nakalantad sa matagal na sikat ng araw, kahalumigmigan, mga kemikal o mekanikal na pinsala, dapat tukuyin ng proyekto ang kinakailangang proteksyon sa kapaligiran at sistema ng pag-install.
A: Ang direktang paglilibing ay dapat lamang gamitin kapag pinahihintulutan ng detalye ng cable at disenyo ng proyekto. Ang kahalumigmigan ng lupa, kaagnasan, mekanikal na proteksyon, drainage at inaasahang kondisyon ng serbisyo ay dapat suriin bago pumili ng direktang libing. Maaaring kailanganin ang conduit o iba pang mga proteksiyon na hakbang sa mahirap na kapaligiran.
A: Oo. Ang pag-inspeksyon ng pabrika, pag-sample at nasaksihang pagsubok ay maaaring isaayos ayon sa napagkasunduang plano ng inspeksyon. Ang mga kinakailangang item sa pagsubok, paraan ng sampling, dokumentasyon at pamantayan sa pagtanggap ay dapat kumpirmahin bago ang produksyon.
A: Kasama sa kapaki-pakinabang na impormasyon ang laki ng konduktor, haba ng cable, antas ng boltahe, paraan ng pag-install, aplikasyon, bansang patutunguhan, naaangkop na pamantayan at kinakailangang antas ng pagganap ng sunog. Kung ang detalye ng cable ay hindi pa natatapos, ang pagkarga ng proyekto at mga kondisyon ng pag-install ay maaaring ibigay para sa isang paunang teknikal na pagsusuri.
