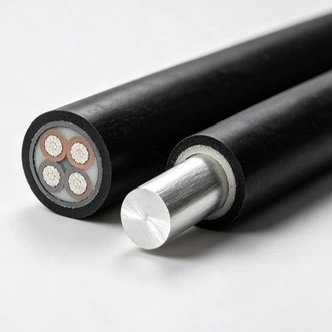

Gumagamit ang Aluminum XLPE Fire Resistant Power Cable ng aluminum conductor, XLPE insulation, fire-resistant mica layer at protective PVC sheath para sa mga low-voltage power circuit na may tinukoy na fire-continuity na kinakailangan. Maaaring tukuyin ang konstruksyon para sa pamamahagi ng gusali, mga ruta sa labas, cable trenches at iba pang mga instalasyon kung saan kailangang isaalang-alang ang pagganap ng kuryente at pagganap ng sunog.
Sinasaklaw ng hanay ng produkto ang mga nominal na conductor cross-section mula 1.5 mm² hanggang 1000 mm². Ang teknikal na talahanayan sa ibaba ay nagbibigay ng katumbas na pagkakabukod at kapal ng kaluban, tinatayang panlabas na diameter, resistensya ng konduktor ng DC, boltahe ng pagsubok at mga halaga ng reference ampacity para sa pag-install sa hangin at direktang ibinaon na lupa.
|
Nominal na cross-section (mm²) |
Kapal ng pagkakabukod (mm) |
Kapal ng kaluban (mm) |
Tinatayang panlabas na diameter ng cable (mm) |
Conductor DC resistance (Ω/km)Al |
Subukan ang boltahe (kV/5min) |
Ampacity sa hangin(A) (A)-Al |
Ampacity sa direktang ibinaon na lupa(A)-Al |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |
Gumagamit ang cable ng ilang functional na layer, na ang bawat layer ay nagsisilbi ng ibang layuning elektrikal o kapaligiran. Ang konduktor ay nagdadala ng kasalukuyang sa panahon ng normal na operasyon, ang XLPE ay nagbibigay ng electrical insulation, ang mica layer ay ginagamit para sa paglaban sa sunog, at ang PVC sheath ay nagbibigay ng panlabas na mekanikal at kapaligiran na proteksyon. Ang mga function na ito ay dapat isaalang-alang nang magkasama kapag ang cable ay pinili para sa isang partikular na pag-install.
Ang konduktor ay gawa sa aluminyo at available sa malawak na hanay ng mga nominal na cross-section. Kung ikukumpara sa tanso, ang aluminyo ay may mas mababang density, na maaaring mabawasan ang bigat ng cable at maaaring gawing simple ang paghawak sa mas mahabang ruta ng cable. Dahil ang mga katangian ng electrical resistance at pagwawakas nito ay naiiba sa tanso, laki ng conductor, pinapayagang pagbaba ng boltahe at paraan ng koneksyon ay dapat suriin sa panahon ng pagpili ng cable.

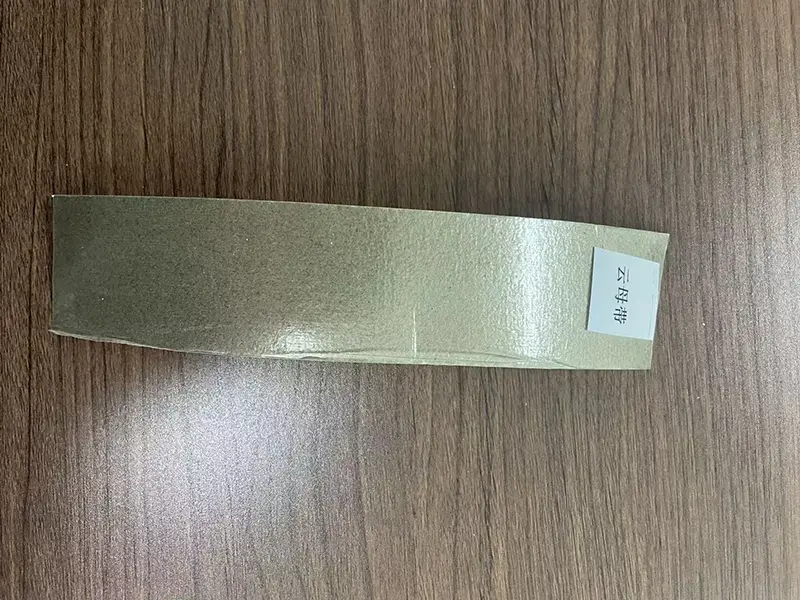

Binubuo ng mica tape ang bahaging lumalaban sa sunog ng cable construction. Sa ilalim ng tinukoy na mga kundisyon ng pagsubok sa sunog, ang inorganic na materyal na mika ay nagbibigay ng isang heat-resistant na hadlang sa paligid ng konduktor at tumutulong na mapanatili ang electrical insulation kapag ang mga panlabas na polymeric na materyales ay nakalantad sa mataas na temperatura. Ang aktwal na pagganap ng integridad ng sunog ay dapat na ma-verify laban sa naaangkop na ulat ng pagsubok ng produkto at paraan ng pagsubok.
Ang XLPE, o cross-linked polyethylene, ay ginagamit bilang pangunahing pagkakabukod sa paligid ng konduktor. Ang ibinigay na detalye ng produkto ay nagbibigay ng maximum na pangmatagalang temperatura ng pagpapatakbo ng conductor na 90 °C. Ang XLPE ay karaniwang pinipili para sa mga kable ng kuryente kung saan kinakailangan ang mas mataas na kakayahan sa temperatura ng pagpapatakbo at paglaban sa thermal aging kumpara sa nakasanayang PVC insulation.
Pinoprotektahan ng panlabas na PVC sheath ang panloob na mga layer ng cable sa panahon ng transportasyon, pagtula at normal na serbisyo. Para sa mga panlabas na aplikasyon, ang sheath formulation ay dapat na tumugma sa kinakailangang UV, moisture at environmental exposure. Para sa pag-install sa ilalim ng lupa, ang mga kondisyon ng lupa, mekanikal na proteksyon at pagkakalantad ng tubig ay kailangan ding isaalang-alang sa halip na ipagpalagay na ang lahat ng mga kapaligiran sa paglilibing ay katumbas.
Para sa mga circuit ng kuryente na may kaugnayan sa sunog, ang nauugnay na pagganap ay hindi limitado sa pagpapalaganap ng apoy. Ang isang cable na lumalaban sa sunog ay sinusuri ayon sa kung ang circuit ay maaaring mapanatili ang electrical continuity sa ilalim ng isang tinukoy na pagsubok sa sunog. Ang mga normal na katangian ng kuryente, pagganap ng pagkakabukod, resistensya ng konduktor at mga kondisyon ng pag-install ay nananatiling mahalaga sa araw-araw na operasyon.
Ang ibinigay na impormasyon ng produkto ay tumutukoy sa kondisyon ng pagsubok sa paglaban sa sunog na 750 °C sa loob ng 90 minuto. Dapat itong ituring bilang isang kundisyon ng pagsubok na partikular sa produkto sa halip na isang pangkalahatang hula ng pag-uugali ng cable sa bawat sunog. Kapag ang cable ay isinumite para sa isang proyekto ng konstruksiyon, ang kaukulang ulat ng pagsubok sa sunog, paraan ng pagsubok at kinakailangang tagal ng integridad ng circuit ay dapat suriin laban sa detalye ng proyekto.
Ang teknikal na talahanayan ay naglilista ng mga halaga ng resistensya ng DC para sa naaangkop na mga sukat ng konduktor ng aluminyo at nagbibigay ng hiwalay na mga numero ng ampacity para sa pag-install sa hangin at direktang ibinaon na lupa. Dapat bigyang-kahulugan ang mga halagang ito kasama ng temperatura ng kapaligiran, pagpapangkat ng cable, mga kondisyon ng init ng lupa, lalim ng pag-install, haba ng ruta at pinapayagang pagbaba ng boltahe.
Ang nakalistang boltahe ng pagsubok ay 3.5 kV sa loob ng 5 minuto ayon sa ibinigay na data ng produkto. Ang pagsubok ng withstand-voltage ay nagbibigay ng isang tinukoy na tseke ng cable insulation system. Ang naaangkop na pamantayan sa pagmamanupaktura at mga kinakailangan sa pagsubok ng proyekto ay dapat kumpirmahin bago ang huling pag-apruba.
Ang pagpili ng cable ay dapat magsimula sa electrical load at installation environment sa halip na ang nominal na laki ng conductor lamang. Para sa emergency o mga circuit na nauugnay sa sunog, ang kinakailangang tagal ng paglaban sa sunog at naaangkop na mga kinakailangan sa gusali o elektrikal ay dapat ding itatag bago mag-order.
Dapat suriin ang cross-section ng conductor laban sa kasalukuyang operating, pagbaba ng boltahe, haba ng ruta at mga kondisyon ng pag-install. Para sa mas mahabang ruta, maaaring matukoy ng pagbaba ng boltahe ang kinakailangang laki ng konduktor kahit na sapat na ang nakalkulang ampacity. Ang mga halaga sa teknikal na talahanayan ay data ng sanggunian ng produkto at dapat gamitin sa naaangkop na paraan ng pagpapalaki ng cable.
Kapag naka-install sa mga cable tray, shaft o katulad na mga ruta, dapat isaalang-alang ang cable spacing, bending radius, ambient temperature at mekanikal na proteksyon. Sa panahon ng paghila, ang cable ay dapat na protektado mula sa matutulis na mga gilid at labis na mekanikal na puwersa na maaaring makapinsala sa kaluban o panloob na mga layer na lumalaban sa sunog.
Para sa mga panlabas na ruta sa itaas, ang kaluban ay dapat na angkop para sa inaasahang pagkakalantad sa UV at mga kondisyon ng panahon. Dapat isaalang-alang ang spacing ng suporta, bigat ng cable, mekanikal na pag-load at temperatura sa paligid sa panahon ng pag-install. Maaaring kailanganin ang karagdagang proteksyon kung saan ang cable ay nakalantad sa mekanikal na epekto o iba pang mga panganib na partikular sa site.
Kung ang direktang paglilibing ay pinahihintulutan ng cable construction at project specification, dapat suriin ang lalim ng trench, soil thermal properties, drainage, cable spacing at mekanikal na proteksyon. Ang mga numero ng direktang nakabaon na ampacity sa talahanayan ay mga reference na halaga at hindi dapat palitan ang isang pagkalkula ng cable na partikular sa proyekto.
Ang mga aluminum conductor ay nangangailangan ng mga terminal, lug o connector na angkop para sa aluminum conductors at ang tinukoy na electrical load. Ang tamang paghuhubad, paghahanda ng conductor, compression at joint protection ay mahalaga dahil ang hindi magandang paghahanda na koneksyon ay maaaring magpapataas ng contact resistance at maging sanhi ng localized na pag-init. Ang paraan ng pagwawakas ay dapat sumunod sa mga kinakailangan sa pag-install ng tagagawa ng konektor.
Ang Aluminum XLPE Fire Resistant Power Cable ay maaaring isaalang-alang para sa mababang boltahe na mga circuit kung saan ang patuloy na pagpapatakbo ng kuryente sa panahon ng tinukoy na kondisyon ng sunog ay bahagi ng kinakailangan ng proyekto. Kasama sa mga karaniwang aplikasyon ang pamamahagi ng kuryenteng pang-emergency, mga piling kargadong nauugnay sa sunog, mga pampublikong gusali, mga pasilidad na pang-industriya at mga ruta ng pamamahagi sa ilalim ng lupa.
Maaaring kabilang sa mga aplikasyon ang mga itinalagang emergency power circuit, fire pump, emergency lighting at iba pang load na tinukoy ng electrical at fire-protection design. Ang kinakailangang tagal ng paglaban sa sunog ay dapat kumpirmahin mula sa detalye ng proyekto sa halip na piliin lamang mula sa pangalan ng produkto.
Ang mga ospital, paaralan, shopping center, gusali ng opisina at iba pang pampublikong pasilidad ay maaaring maglaman ng mga circuit na nangangailangan ng mga tiyak na katangian ng pagganap ng sunog. Ang uri ng cable, laki ng konduktor at rating ng sunog ay dapat piliin ayon sa de-koryenteng disenyo ng gusali, diskarte sa paglisan at mga naaangkop na lokal na regulasyon.
Ang opsyon na konduktor ng aluminyo ay maaaring isaalang-alang para sa mas mahabang ruta ng pamamahagi ng mababang boltahe sa mga pasilidad na pang-industriya, mga proyekto sa munisipyo at iba pang mga instalasyon kung saan ang bigat ng konduktor ay isang pagsasaalang-alang sa engineering. Ang kasalukuyang pag-load, pagbaba ng boltahe, mga kondisyon ng ruta at paraan ng pag-install ay dapat suriin bago tukuyin ang cable.
Ang mas malalaking sukat ng konduktor na nakalista sa talahanayan ng produkto ay maaaring gamitin bilang sanggunian kapag sinusuri ang mga ruta ng pamamahagi sa ilalim ng lupa. Ang mga cable trenches at buried installation ay nangangailangan ng pansin sa mga kondisyon ng lupa, drainage, mekanikal na proteksyon at thermal dissipation. Ang pangmatagalang paglulubog sa tubig ay hindi dapat ipagpalagay na katanggap-tanggap nang walang partikular na pag-apruba ng produkto.

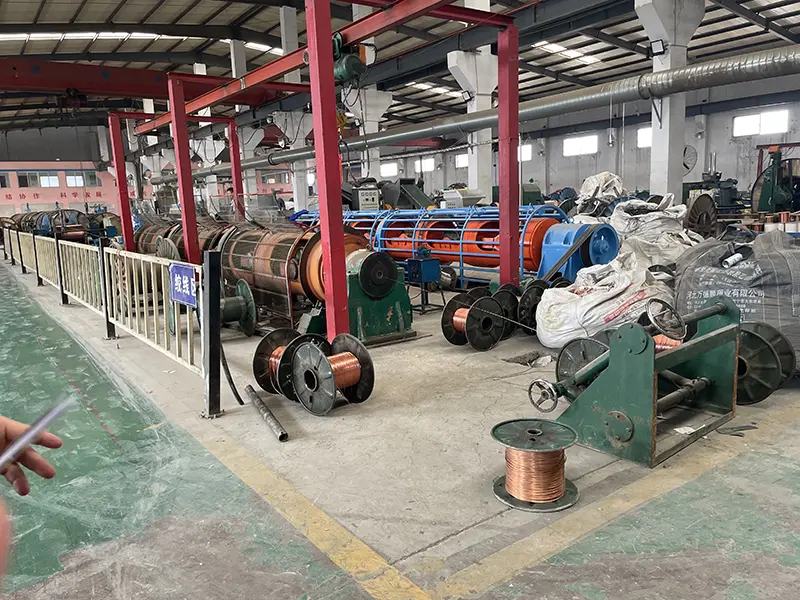

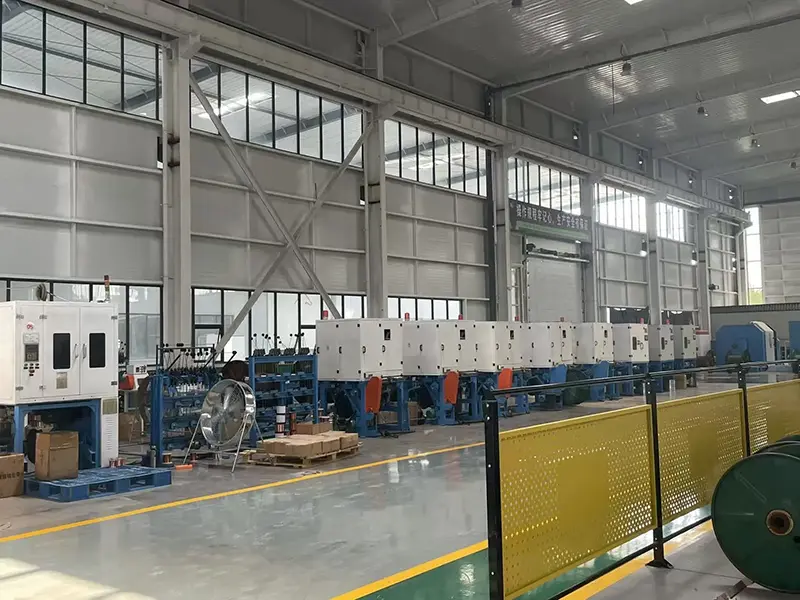

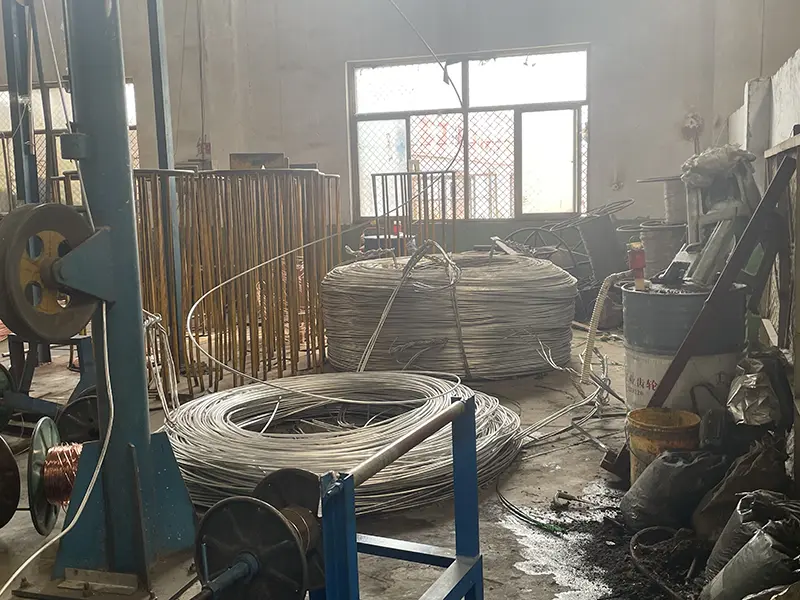

Ang Qiancheng Cable ay gumagawa ng cable sa pamamagitan ng sarili nitong mga pasilidad sa produksyon at nagpapanatili ng mga kakayahan sa pagsubok para sa inspeksyon ng produkto. Ang mga nauugnay na yugto ng produksyon ay kinabibilangan ng pagpoproseso ng conductor, insulation extrusion, application ng fire-resistant layer at outer sheath extrusion. Ang mga rekord ng produksyon at inspeksyon ay maaaring magbigay ng sumusuportang impormasyon para sa batch identification at pag-verify ng produkto.

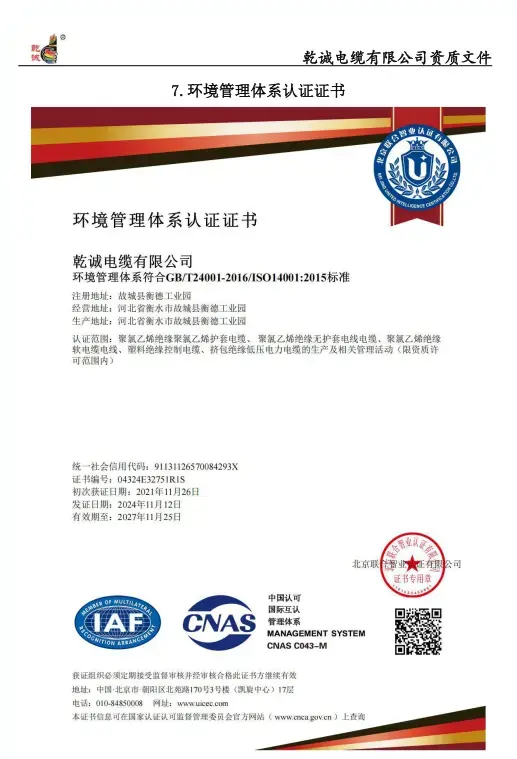

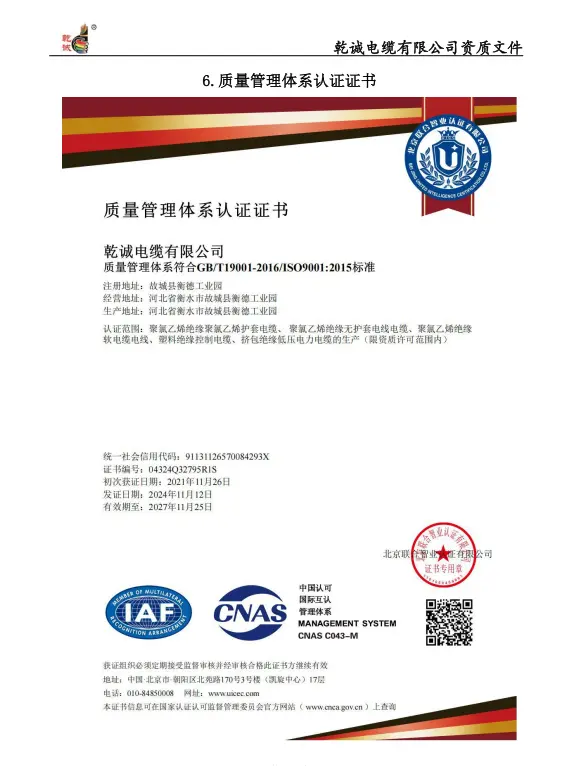

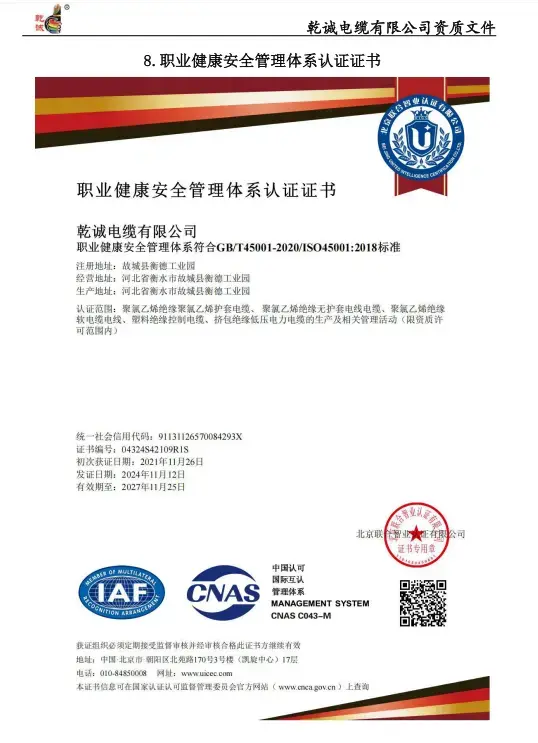

Kasama sa available na dokumentasyon ng kumpanya ang ISO 9001 na pamamahala sa kalidad, ISO 14001 na pamamahala sa kapaligiran at ISO 45001 na mga sertipikasyon sa kalusugan at kaligtasan sa trabaho, kasama ang mga nauugnay na kwalipikasyon sa produksyon. Ang mga ulat sa pagsubok sa sunog na partikular sa produkto at mga rekord ng pagsubok sa elektrikal ay dapat suriin ayon sa mga kinakailangan ng nilalayon na proyekto.
Ang naaangkop na pamantayan ay nakasalalay sa konstruksyon ng cable, na-rate na boltahe, kinakailangan sa pagganap ng sunog at patutunguhang merkado. Ang ibinigay na impormasyon ng produkto ay tumutukoy sa GB/T 12706 para sa pagtatayo ng power-cable, GB/T 19216 para sa pagsubok sa paglaban sa sunog, IEC 60502-1 para sa mga low-voltage na power cable at IEC 60331 para sa pagsubok sa integridad ng circuit. Ang eksaktong karaniwang edisyon at pagsasaayos ng pagsubok ay dapat kumpirmahin para sa partikular na produkto bago ito isumite para sa pag-apruba.
Para sa mga proyektong pang-export, maaaring mag-apply ang mga karagdagang kinakailangan depende sa bansang patutunguhan at detalye ng proyekto. Kung kinakailangan, ang produksyon at pagsubok ay maaaring isaayos ayon sa naaangkop na mga kinakailangan sa rehiyon, na may mga kaugnay na teknikal na dokumento at dokumentasyon ng pagsunod na sinuri bago ang pagpapadala.
Para sa isang panipi o teknikal na pagsusuri, kapaki-pakinabang na ibigay ang kinakailangang conductor cross-section, operating voltage, tinantyang load current, cable length, installation method, ambient o soil conditions, cable grouping at allowable voltage drop. Para sa mga circuit na may kaugnayan sa sunog, ang kinakailangang temperatura ng pagsubok sa sunog, tagal at naaangkop na pamantayan ng pagsubok ay dapat ding nakasaad.
Kung saan kinakailangan ang pag-apruba ng proyekto, maaaring hilingin ng mamimili ang detalye ng produkto, teknikal na data, mga rekord ng elektrikal na pagsubok, dokumentasyon ng pagsubok sa sunog at mga sertipiko ng kwalipikasyon ng kumpanya na naaangkop sa ibinigay na cable. Ang pagrepaso sa mga dokumentong ito bago ang produksyon ay nakakatulong na matiyak na ang napiling konstruksiyon ay tumutugma sa kinakailangan ng proyekto.
Ang flame retardancy ay pangunahing may kinalaman sa paglilimita sa pagkalat ng apoy sa kahabaan ng cable. Ang paglaban sa sunog ay may kinalaman sa kakayahan ng tinukoy na konstruksyon ng cable na mapanatili ang integridad ng electrical circuit para sa isang tinukoy na panahon sa ilalim ng tinukoy na pagsubok sa sunog. Ang dalawang pag-aari ay hindi dapat ituring bilang mapagpapalit.
Ang ibinigay na impormasyon ng produkto ay tumutukoy sa 750 °C na pagsubok sa sunog sa loob ng 90 minuto. Ito ay isang tinukoy na kondisyon ng pagsubok para sa tinukoy na konstruksyon ng cable. Dapat suriin ang naaangkop na ulat ng pagsubok upang kumpirmahin ang paraan ng pagsubok, pagsasaayos ng cable at mga kinakailangan sa integridad ng circuit bago ang pag-apruba ng proyekto.
Ang aluminyo ay may mas mababang density kaysa sa tanso, na maaaring mabawasan ang bigat ng cable at maaaring maging kapaki-pakinabang sa mas mahabang ruta o kung saan ang paghawak sa pag-install ay isang pagsasaalang-alang. Ang mas mataas na resistivity ng kuryente nito ay nangangahulugan na ang sukat ng conductor at mga kalkulasyon ng pagbagsak ng boltahe ay kailangang isaalang-alang ang mga katangian ng aluminyo.
Ang produkto ay maaaring isaalang-alang para sa mga panlabas na ruta sa itaas, cable trenches at tinukoy na direct-burial installation kung saan pinahihintulutan ng pagtatayo ng cable at mga kinakailangan ng proyekto ang mga pamamaraang ito. Ang pagkakalantad sa UV, mga kondisyon ng lupa, drainage, mekanikal na proteksyon at thermal dissipation ay dapat suriin para sa aktwal na pag-install.
Gumamit ng mga terminal, lug o connector na inaprubahan para sa mga aluminum conductor at angkop para sa operating load. Ang wastong paghuhubad, paghahanda, compression at joint protection ay mahalaga upang makontrol ang contact resistance at localized heating.
Depende sa detalye ng produkto at mga kinakailangan sa proyekto, ang teknikal na data, mga rekord ng pagsubok sa kuryente, dokumentasyon ng pagsubok sa sunog at mga sertipiko ng kwalipikasyon ng kumpanya ay maaaring ibigay para sa pagsusuri. Ang mga naaangkop na dokumento ay dapat tumutugma sa aktwal na konstruksyon ng cable at kinakailangang pamantayan sa pagsubok.
