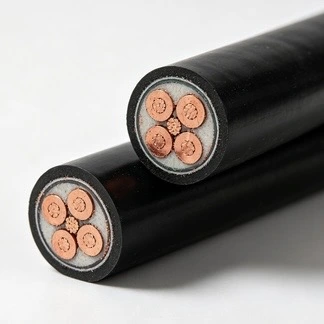

Para sa mga low-voltage power circuit na kailangang mapanatili ang electrical continuity sa ilalim ng mga tinukoy na kondisyon ng sunog, ang Copper PVC FR Fire Resistant Low Voltage Power Cable ay gumagamit ng copper conductor na may mica fire-resistant protection at flame-retardant PVC insulation at sheathing. Ang construction ay inilaan para sa fire-emergency power distribution at iba pang installation kung saan ang integridad ng circuit at flame-spread control ay isinasaalang-alang sa pagpili ng cable.
|
Nominal na seksyon (mm²) |
Pinakamababang bilang ng mga wire ng konduktor |
Panlabas na diameter ng konduktor （mm） |
Nominal na kapal ng PVC insulation /mm |
Tinatayang panlabas na diameter ng pagkakabukod/mm |
Pinakamataas na resistensya ng konduktor sa 20 ℃(Ω/km) tanso |
|
1.5 |
1 |
1.36±0.02 |
0.8 |
3.2 |
12.1 |
|
1.5（B） |
7 |
1.56±0.02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.8 |
3.6 |
7.41 |
|
2.5（B） |
7 |
2.01±0.02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2.22±0.02 |
1.0 |
4.4 |
4.61 |
|
4（B） |
7 |
2.52±0.02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2.72±0.03 |
1.0 |
4.9 |
3.08 |
|
6（B） |
7 |
3.09±0.03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3.9±0.10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5.0±0.10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6.1±0.10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7.1±0.10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16.2±0.20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.6 |
28.7 |
0.0470 |

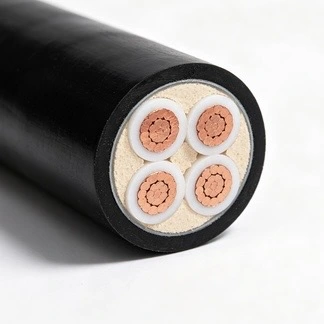

Ang konduktor ay gawa sa tanso at magagamit sa solid o stranded na mga konstruksyon ayon sa nakalistang sukat ng konduktor. Ang mga sukat ng konduktor at pinakamataas na halaga ng pagtutol ay ibinibigay sa teknikal na talahanayan para sa sanggunian sa panahon ng pagpili at inspeksyon ng produkto.
Ang isang layer na lumalaban sa apoy na nakabatay sa mika ay isinasama sa paligid ng insulated conductor upang magbigay ng thermal protection sa panahon ng isang tinukoy na pagkakalantad sa sunog. Ang tungkulin nito ay tumulong na mapanatili ang electrical insulation at integridad ng circuit sa tagal na tinukoy ng naaangkop na pagsubok sa paglaban sa sunog.
Ang PVC insulation ay nagbibigay ng electrical separation sa pagitan ng copper conductor at ng mga panlabas na layer. Ang kapal ng pagkakabukod ay nag-iiba sa laki ng konduktor, tulad ng ipinapakita sa data ng produkto. Ang kontrol sa pagmamanupaktura ay nakatuon sa pare-parehong saklaw ng pagkakabukod at ang mga kinakailangang katangian ng kuryente.
Ang panlabas na kaluban ay nagbibigay ng mekanikal na proteksyon at nag-aambag sa pagganap ng flame-retardant. Para sa pag-install sa labas, tray o trench, dapat isaalang-alang ang aktwal na mga kondisyon sa kapaligiran, kabilang ang temperatura, kahalumigmigan, pagkakalantad ng ultraviolet at mekanikal na pagkarga.
Ang Copper PVC FR Fire Resistant Low Voltage Power Cable ay gumagamit ng hiwalay na functional layers para sa kasalukuyang transmission, electrical insulation, fire resistance at external na proteksyon. Ang konstruksiyon na ito ay nagbibigay-daan sa cable na masuri ayon sa mga partikular na kinakailangan sa electrical at fire-performance ng isang proyekto.
Ang mga copper rod ay pinoproseso sa pamamagitan ng wire-drawing equipment upang makakuha ng mga conductor na may kinakailangang diameter at electrical properties. Ang paglaban ng konduktor at mga kinakailangan sa dimensional ay kinokontrol sa panahon ng produksyon ayon sa iniutos na detalye.
Ang tuluy-tuloy na pagsusubo ay ginagamit kung saan kinakailangan upang ayusin ang flexibility ng konduktor at mapawi ang panloob na stress pagkatapos ng pagguhit. Ang temperatura ng proseso at mga kondisyon ng linya ay kinokontrol ayon sa detalye ng conductor sa halip na ituring bilang isang unibersal na fixed value para sa bawat cable construction.
Para sa mga stranded conductor, ang mga indibidwal na wire ay nabuo sa tinukoy na istraktura ng conductor. Kinokontrol ng proseso ng stranding ang lay length at conductor geometry upang magbigay ng pare-parehong cross-section para sa kasunod na pagkakabukod at pagpoproseso ng layer na lumalaban sa sunog.
Ang mica tape na lumalaban sa sunog ay inilalapat sa paligid ng conductor o insulated core gamit ang kinokontrol na pag-igting ng pambalot at magkakapatong. Ang pare-parehong saklaw ay mahalaga dahil ang mga puwang o nasirang seksyon ay maaaring makaapekto sa sunog-resistant layer sa panahon ng kasunod na pagsubok.
Ang pagkakabukod ng PVC ay pinalabas sa paligid ng inihandang konduktor. Kasama sa kontrol ng linya ang mga sukat ng pagkakabukod, kondisyon sa ibabaw at integridad ng kuryente. Kung saan tinukoy, ang on-line na spark testing ay maaaring gamitin upang matukoy ang mga depekto sa pagkakabukod sa panahon ng pagpilit.
Ang on-line na spark testing ay nagbibigay ng patuloy na pagsubaybay sa integridad ng pagkakabukod sa panahon ng pagpilit. Maaaring matukoy at mamarkahan ang mga may sira na seksyon para sa karagdagang inspeksyon bago magpatuloy ang cable sa mga susunod na yugto ng pagmamanupaktura.
Para sa naaangkop na mga konstruksyon ng cable, ginagamit ang mga materyales sa pagpuno upang mapanatili ang inilaan na panloob na geometry at suportahan ang kinakailangang pagbuo ng pagganap ng sunog. Ang proseso ng paglalagay ng kable ay kinokontrol upang mapanatili ang natapos na mga sukat ng cable sa loob ng tinukoy na hanay.
Ang flame-retardant PVC outer sheath ay pinalabas sa ibabaw ng cable assembly upang magbigay ng mekanikal at proteksyon sa kapaligiran. Sinusuri ang mga sukat ng kaluban, kondisyon sa ibabaw at natapos na panlabas na diameter ayon sa detalye ng produkto.
Bago ipadala, ang mga natapos na cable ay maaaring suriin para sa mga sukat, resistensya ng konduktor, integridad ng pagkakabukod, pagtiis ng boltahe at naaangkop na mga kinakailangan sa pagganap ng sunog. Ang mga rekord ng pagsubok ay pinananatili ayon sa mga kinakailangan sa produksyon at order.
Ang mga papasok na copper rod, mica fire-resistant tape at PVC na materyales ay sinisiyasat laban sa kinakailangang materyal at mga detalye ng produksyon bago gamitin. Ang mga nauugnay na papasok na talaan ng inspeksyon ay maaaring panatilihin bilang bahagi ng batch control.
Sinasaklaw ng inspeksyon ng produksyon ang mga sukat ng conductor, insulation extrusion, mica-tape wrapping, cable geometry at iba pang mga parameter ng proseso na nauugnay sa paggawa ng produkto. Ang mga pagsusuring elektrikal ay isinasagawa sa mga yugtong tinukoy ng mga pamamaraan ng produksyon at pagkontrol sa kalidad.
Ang natapos na pagsubok sa cable ay maaaring magsama ng pagsubok sa paglaban sa sunog, pagsubok sa flame-retardant, pagsubok sa boltahe ng dalas ng kuryente at pagsubok sa paglaban sa insulasyon ayon sa naaangkop na detalye ng produkto at mga kinakailangan sa proyekto. Ang na-verify na mga kundisyon at resulta ng pagsubok ay dapat na i-reference mula sa kaukulang mga talaan ng pagsubok.
Ang impormasyon sa produksyon at inspeksyon ay maaaring iugnay sa nauugnay na cable batch o reel. Kung kinakailangan para sa pagtanggap ng proyekto, ang pagsuporta sa mga rekord ng pagsubok at impormasyon sa kakayahang masubaybayan ay maaaring ibigay ayon sa napagkasunduang saklaw ng dokumentasyon.
Ang mica fire-resistant layer ay nilayon upang makatulong na mapanatili ang integridad ng circuit kapag ang cable ay sumailalim sa mga tinukoy na kondisyon ng sunog. Ang tagal ng paglaban sa sunog ay isang resulta ng pagsubok sa halip na isang pangkalahatang garantiya sa pagpapatakbo, kaya dapat kumpirmahin ang naaangkop na paraan ng pagsubok, temperatura, tagal at pamantayan sa pagtanggap para sa bawat proyekto.
Inilalarawan ng flame retardancy at fire resistance ang iba't ibang katangian ng cable. Ang flame-retardant performance ay may kinalaman sa paglilimita sa pagpapalaganap ng apoy sa ilalim ng tinukoy na pagsubok, habang ang paglaban sa sunog ay tungkol sa pagpapanatili ng circuit function para sa isang tinukoy na panahon sa ilalim ng tinukoy na pagkakalantad sa sunog. Ang parehong mga kinakailangan ay dapat na suriin nang hiwalay sa panahon ng pagpili ng cable.
Ang PVC insulation ay nagbibigay ng pangunahing electrical barrier sa paligid ng conductor. Ang pare-parehong kapal ng pagkakabukod at pagsusuri sa kuryente ay mahalaga para sa pagpapanatili ng integridad ng pagkakabukod sa panahon ng normal na serbisyo. Ang kinakailangang boltahe ng pagsubok at paraan ng inspeksyon ay dapat sumunod sa detalye ng produkto at naaangkop na pamantayan.
Ang Copper PVC FR Fire Resistant Low Voltage Power Cable ay pinili hindi lamang sa laki ng conductor, kundi pati na rin sa kinakailangang antas ng pagganap ng sunog, kapaligiran sa pag-install, kasalukuyang load, kinakailangan sa pagbaba ng boltahe at naaangkop na mga pamantayan sa kuryente.
Maaaring tukuyin ang cable na ito para sa mga low-voltage power circuit na nagsisilbing emergency lighting, fire pump, alarm equipment at iba pang fire-safety load kung saan ang proyekto ay nangangailangan ng fire-resistant cable construction. Ang huling uri ng cable ay dapat sumunod sa disenyo ng gusali at naaangkop na mga kinakailangan sa kaligtasan sa sunog.
Sa mga pang-industriya na halaman, ang cable ay maaaring gamitin para sa mga circuit ng kuryente sa mga lugar kung saan bahagi ng de-koryenteng disenyo ang mga katangian ng flame-retardant at fire-resistant. Ang pag-aayos ng cable tray, ambient temperature, pagpapangkat at mekanikal na proteksyon ay dapat isaalang-alang sa panahon ng pag-install.
Ang cable ay maaaring gamitin sa munisipal na power-distribution at cable-trench projects kung saan ang pagtatayo nito ay angkop para sa mga lokal na kondisyon sa kapaligiran. Ang kahalumigmigan, temperatura, mekanikal na pag-load at mga kondisyon ng paagusan ay dapat suriin bago piliin ang paraan ng pag-install.
Ang mga panloob na cable tray, panlabas na overhead na pag-install at cable trenches ay maaaring isaalang-alang ayon sa cable construction at mga kinakailangan sa proyekto. Ang pangmatagalang paglalagay sa ilalim ng tubig na immersion ay hindi inirerekomenda para sa produktong ito maliban kung ang isang konstruksiyon na partikular na idinisenyo para sa tuluy-tuloy na pagkakalantad sa tubig ay tinukoy.
Para sa mga cable na may PVC insulation, PVC sheath o halogen-free flame-retardant sheath, ang ambient installation temperature ay hindi dapat mas mababa sa 0 ℃. Ang mga pamamaraan ng pag-install ay dapat ding isaalang-alang ang paghawak ng cable at mga kondisyon sa kapaligiran sa lugar ng trabaho.
|
item |
Single-core Cable |
|
Multi-core Cable |
|
|
|
Hindi nakabaluti |
Nakabaluti |
Hindi nakabaluti |
Nakabaluti |
|
Minimum na radius ng baluktot sa panahon ng pag-install |
20D |
15D |
15D |
12D |
|
Pinakamababang baluktot na radius malapit sa mga kahon ng koneksyon at mga terminal (ang baluktot ay dapat maingat na kontrolin hal. sa pamamagitan ng pagbuo ng mga guide plate) |
15D |
12D |
12D |
10D |
Pagkatapos makumpleto ang paglalagay ng cable, ang isang pagsubok na makatiis ng boltahe ay dapat gawin sa loob ng 15 minuto sa boltahe ng pagsubok na 3.5 kV.
Para sa pagsusuri ng proyekto, maaaring magbigay ang Qiancheng ng mga detalye ng produkto, magagamit na mga talaan ng pagsubok sa pabrika at iba pang mga sumusuportang dokumento ayon sa iniutos na pagtatayo ng cable at mga kinakailangan sa kontrata. Maaaring magsumite ang mga customer ng laki ng conductor, haba ng cable, paraan ng pag-install, kinakailangang antas ng pagganap ng sunog at mga naaangkop na pamantayan para sa teknikal na pagsusuri bago ang produksyon.
Para sa mga proyekto sa ibang bansa, ang mga kinakailangan sa dokumentasyon ay maaaring kumpirmahin bago ang produksyon upang ang mga nauugnay na data ng produkto, mga talaan ng inspeksyon at mga dokumento sa pagsubok ay handa kasama ng order. Ang mga teknikal na dokumento sa wikang Ingles ay maaaring ibigay kung saan magagamit at naaangkop sa tinukoy na produkto.
A: Ang flame retardancy ay may kinalaman sa kakayahan ng isang cable na limitahan ang pagpapalaganap ng apoy sa ilalim ng isang tinukoy na pagsubok. Ang paglaban sa sunog ay may kinalaman sa pagpapanatili ng integridad ng circuit para sa isang tinukoy na panahon sa ilalim ng tinukoy na mga kondisyon ng sunog. Ang mga ito ay hiwalay na mga kinakailangan sa pagganap at hindi dapat ituring bilang mga mapagpapalit na termino.
A: Ang layer ng mika ay bahagi ng konstruksyon na lumalaban sa sunog sa paligid ng conductor o insulated core. Sa isang tinukoy na pagsubok sa sunog, nakakatulong itong protektahan ang pagkakabukod at suportahan ang integridad ng circuit para sa na-verify na tagal ng pagsubok.
A: Kasama sa teknikal na talahanayan ang parehong solid at stranded na mga configuration ng conductor para sa ilang mas maliliit na cross-section, habang ang mas malalaking sukat ay gumagamit ng mga stranded construction. Ang istraktura ng konduktor ay dapat kumpirmahin ayon sa kinakailangang cross-section at detalye ng produkto.
A: Dapat isaalang-alang ng pagpili ang kasalukuyang load, paraan ng pag-install, temperatura sa paligid, pagpapangkat ng cable, pagbaba ng boltahe at mga kondisyon ng short-circuit. Ang mga sukat at mga halaga ng paglaban sa talahanayan ay nagbibigay ng data ng produkto, habang ang panghuling sukat ay dapat sumunod sa naaangkop na pamantayan sa disenyo ng kuryente.
A: Ang tinukoy na minimum na temperatura ng kapaligiran sa pag-install ay 0 ℃. Ang minimum na bending radius ay 20D para sa non-armored single-core cable, 15D para sa armored single-core cable, 15D para sa non-armored multi-core cable at 12D para sa armored multi-core cable. Nalalapat ang higit pang mga paghihigpit na halaga malapit sa mga kahon ng koneksyon at mga terminal gaya ng nakalista sa talahanayan ng pag-install.
A: Ayon sa ibinigay na mga kinakailangan sa pag-install, isang boltahe-withstand test ay isasagawa pagkatapos maglagay sa 3.5 kV sa loob ng 15 minuto. Ang aktwal na pamamaraan ng pagsubok ay dapat sumunod sa naaangkop na detalye ng proyekto at mga kinakailangan sa kaligtasan ng elektrikal.
A: Maaaring isaalang-alang ang pag-install sa labas at cable-trench kapag ang pagkakagawa ng cable ay angkop para sa aktwal na temperatura, kahalumigmigan, pagkakalantad sa UV at mga mekanikal na kondisyon. Ang pangmatagalang paglulubog sa ilalim ng tubig ay hindi inirerekomenda para sa produktong ito.
A: Depende sa configuration ng produkto at kontrata, maaaring kasama sa available na dokumentasyon ang mga detalye ng produkto, mga rekord ng pagsubok sa pabrika, mga resulta ng pagsubok na nakatiis sa boltahe, mga ulat sa pagsubok sa pagganap ng sunog at impormasyon sa kakayahang masubaybayan na nauugnay sa batch. Ang mga kinakailangang dokumento ay dapat kumpirmahin bago ang produksyon.
