Ang Copper XLPE FR Fire Resistant Low Voltage Power Cable ay idinisenyo para sa mga circuit na mababa ang boltahe kung saan ang kontrol ng flame-spread at patuloy na supply ng kuryente sa ilalim ng tinukoy na mga kondisyon ng sunog ay parehong kinakailangan. Pinagsasama ng konstruksiyon nito ang isang copper conductor, XLPE insulation, mica fire-resistant tape, flame-retardant filler at isang protective outer sheath para sa fire-emergency power distribution at iba pang low-voltage installation na may tinukoy na fire-performance na kinakailangan.
|
Nominal na seksyon (mm²) |
Pinakamababang bilang ng mga wire ng konduktor |
Panlabas na diameter ng konduktor （mm） |
Nominal na kapal ng XLPE insulation /mm |
Tinatayang panlabas na diameter ng pagkakabukod /mm |
Pinakamataas na resistensya ng konduktor sa 20 ℃ (Ω/km) tanso |
|
1.5 |
1 |
1.36±0.02 |
0.7 |
3.0 |
12.1 |
|
1.5（B） |
7 |
1.56±0.02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.7 |
3.4 |
7.41 |
|
2.5（B） |
7 |
2.01±0.02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2.22±0.02 |
0.7 |
3.8 |
4.61 |
|
4（B） |
7 |
2.52±0.02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2.72±0.03 |
0.7 |
4.3 |
3.08 |
|
6（B） |
7 |
3.09±0.03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3.9±0.10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5.0±0.10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6.1±0.10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7.1±0.10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16.2±0.20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.0 |
27.5 |
0.0470 |

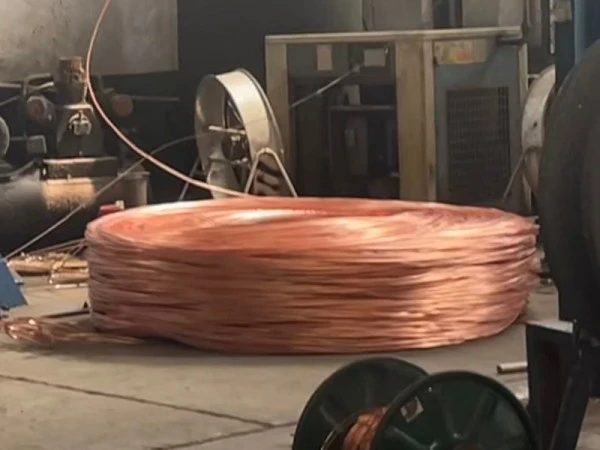

Ang konduktor ay ginawa mula sa electrolytic copper at magagamit sa single-wire at stranded constructions ayon sa tinukoy na cross-section. Ang mga halaga ng resistensya ng konduktor sa talahanayan sa itaas ay nagbibigay ng direktang sanggunian para sa pagpili ng elektrikal. Ang mga stranded conductor ay maaari ding magbigay ng higit na kakayahang umangkop kung saan ang ruta ng cable ay may kasamang mga liko, tray o conduit.

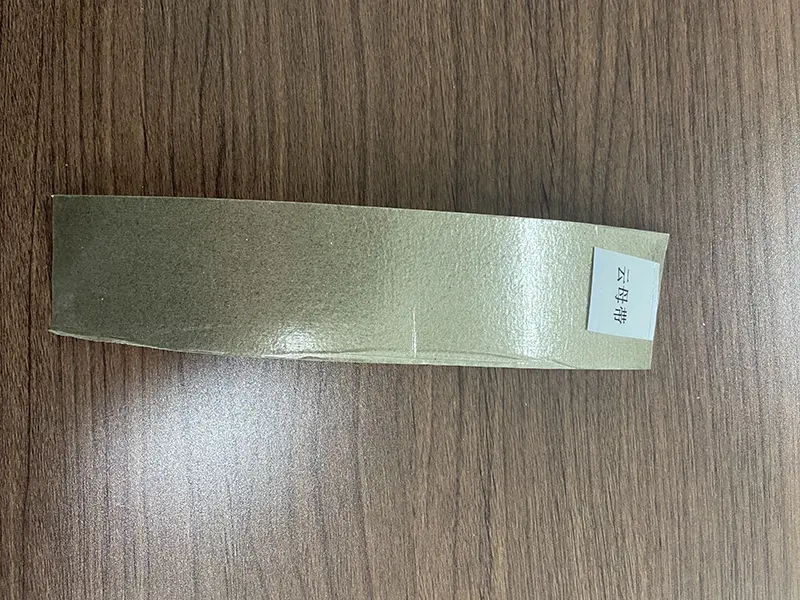

Ang double-layer na mica tape ay inilalapat sa paligid ng conductor assembly bilang pangunahing hadlang na lumalaban sa sunog. Sa ilalim ng isang tinukoy na pagsubok sa sunog, nakakatulong ang layer ng mika na protektahan ang conductor at insulation system mula sa direktang pagkakalantad sa init at sinusuportahan ang integridad ng circuit para sa kinakailangang tagal ng pagsubok. Dapat suriin ang pagganap ng paglaban sa sunog ayon sa naaangkop na pamantayan ng produkto at ulat ng pagsubok sa halip na sa temperatura lamang.
Ang XLPE ay nagbibigay ng pangunahing electrical insulation sa paligid ng konduktor. Ang karaniwang tinukoy na tuluy-tuloy na temperatura ng pagpapatakbo nito ay 90 ℃, napapailalim sa naaangkop na disenyo at pamantayan ng cable. Kung ikukumpara sa conventional PVC insulation, ang XLPE ay may mas mataas na thermal capability at mahusay na resistensya sa pagtanda at maraming kemikal na kapaligiran, na ginagawang angkop para sa mga power circuit na nakalantad sa mataas na operating temperature.
Ang flame-retardant filler ay ginagamit upang sakupin ang mga panloob na espasyo sa pagitan ng mga bahagi ng cable at mapanatili ang nilalayon na geometry ng cable. Ang tungkulin din nito ay limitahan ang pagpapalaganap ng apoy sa pamamagitan ng mga panloob na puwang kapag ang cable ay nakalantad sa apoy.
Ang panlabas na kaluban ay nagbibigay ng mekanikal na proteksyon at nag-aambag sa kontrol ng pagkalat ng apoy. Para sa mga pag-install sa labas o trench, ang aktwal na paglaban sa pagkakalantad ng UV, kahalumigmigan at mga kondisyon ng lupa ay dapat suriin laban sa tinukoy na materyal ng kaluban at mga kinakailangan ng proyekto.
Ang naaangkop na mga kinakailangan sa produksyon at pagsubok ay nakasalalay sa konstruksyon ng cable, na-rate na boltahe, pag-uuri ng pagganap ng sunog at patutunguhang merkado. Para sa mga proyektong pang-export, ang kinakailangang GB, IEC o mga patutunguhang bansa ay dapat kumpirmahin bago ang produksyon upang ang pagsasaayos ng cable at dokumentasyon ay tumugma sa detalye ng proyekto.

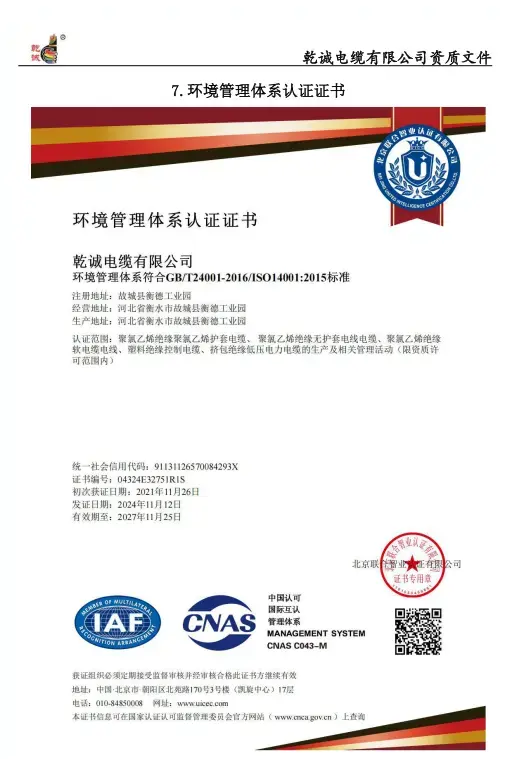

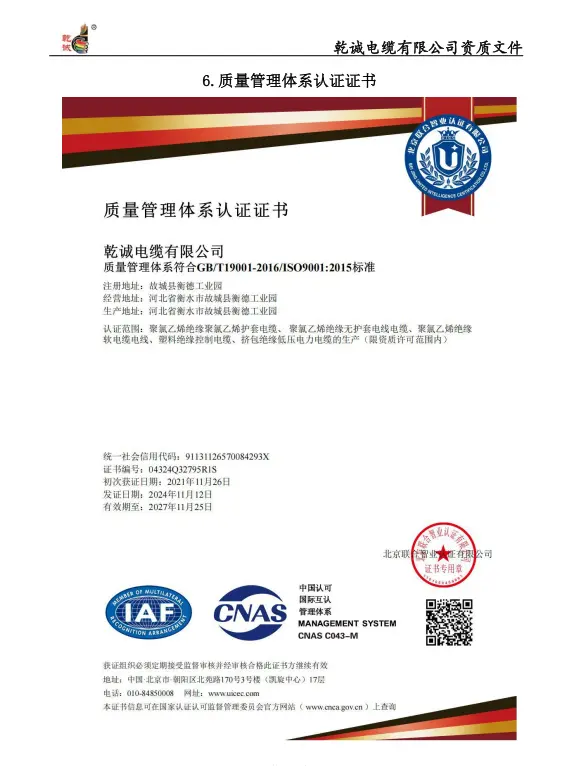

Maaaring kasama sa available na dokumentasyon ng kalidad ang ISO 9001 Quality Management, ISO 14001 Environmental Management at ISO 45001 Occupational Health and Safety certification, kasama ang mga naaangkop na kwalipikasyon sa produksyon at dokumentasyon ng pagsubok ng produkto.
Para sa mga kinakailangan sa pagganap ng sunog, maaaring magbigay ng mga nauugnay na ulat sa pagsubok sa integridad ng sunog at flame-retardant kung saan naaangkop sa tinukoy na paggawa ng produkto. Ang mga rekord ng produksyon at inspeksyon na nauugnay sa batch ay maaari ding panatilihin para sa traceability ayon sa order at mga kinakailangan sa pagkontrol sa kalidad.
Ang Copper XLPE FR Fire Resistant Low Voltage Power Cable ay gumagamit ng magkakahiwalay na construction layer para sa iba't ibang function na nauugnay sa sunog. Ang flame-retardant na materyales ay nilayon upang limitahan ang pagpapalaganap ng apoy, habang ang mica fire-resistant layer ay sumusuporta sa patuloy na operasyon ng circuit sa panahon ng tinukoy na pagsubok sa sunog. Ang mga ito ay iba't ibang mga kinakailangan sa pagganap at dapat na ma-verify sa pamamagitan ng mga kaukulang pamamaraan ng pagsubok at mga ulat.
Ang XLPE insulation ay idinisenyo para sa tuluy-tuloy na conductor operating temperature na hanggang 90 ℃ sa ilalim ng naaangkop na detalye. Ang aktwal na pinahihintulutang kasalukuyang ay depende sa laki ng konduktor, paraan ng pag-install, temperatura ng kapaligiran, pagpapangkat at iba pang mga kadahilanan sa pagwawasto. Samakatuwid, ang pagpili ng cable ay dapat na batay sa kumpletong kondisyon ng pag-install sa halip na temperatura ng pagkakabukod lamang.
Ang mga konduktor ng tanso ay nagbibigay ng de-koryenteng daanan para sa mababang boltahe na paghahatid ng kuryente. Ang pinakamataas na halaga ng paglaban na nakalista sa teknikal na talahanayan ay maaaring gamitin kapag sinusuri ang pagbaba ng boltahe, pag-init ng konduktor at disenyo ng circuit. Ang natapos na pag-inspeksyon ng cable ay maaaring magsama ng conductor resistance, insulation at withstand-voltage testing ayon sa naaangkop na mga kinakailangan sa produksyon at proyekto.
Ang mga sukat ng konduktor, kapal ng pagkakabukod at mga katangian ng natapos na cable ay maaaring suriin sa panahon ng paggawa. Maaaring iugnay ang mga talaan ng inspeksyon at dokumentasyon ng produkto sa nauugnay na batch ng produksyon o cable reel kung saan kinakailangan ang traceability. Nagbibigay ito ng praktikal na batayan para sa papasok na inspeksyon, pagtanggap ng proyekto at pagpapanatili sa ibang pagkakataon.
Piliin ang cross-section ng conductor ayon sa kasalukuyang disenyo, pinahihintulutang pagbaba ng boltahe, paraan ng pag-install, temperatura sa paligid at pagpapangkat ng cable. Ang mga halaga sa teknikal na talahanayan ay naglalarawan ng mga sukat ng konduktor at paglaban, ngunit hindi sila dapat ituring bilang isang standalone na talahanayan ng ampacity.
Bago mag-order, kumpirmahin kung ang proyekto ay nangangailangan ng flame-retardant performance, fire-resistant para sa isang tinukoy na tagal, o pareho. Kung kinakailangan ang rating ng integridad ng sunog, ang kinakailangang temperatura ng pagsubok, tagal, kundisyon ng circuit at naaangkop na pamantayan ay dapat na tumugma sa dokumentasyon ng pagsubok ng cable.
Para sa konstruksyon na mas mababa sa tinukoy na minimum na temperatura ng pag-install ng tagagawa, ang naaangkop na mga pamamaraan sa paghawak at preheating ay dapat sundin ayon sa detalye ng produkto. Ang pinakamataas na tuluy-tuloy na temperatura ng pagpapatakbo ng conductor ay karaniwang tinukoy bilang 90 ℃ para sa XLPE-insulated construction na ito. Ang mga pinagmumulan ng init, pagpapangkat ng cable at mga kondisyon sa kapaligiran ay dapat ding isaalang-alang sa panahon ng pag-install.
Dapat na mai-install ang cable nang hindi lalampas sa tinukoy na minimum na radius ng baluktot. Para sa mga value na ibinigay para sa produktong ito, ang pinakamababang radius ng bending ng reference ay ≥10 × cable outer diameter para sa single-core cable at ≥15 × cable outer diameter para sa multi-core cable. Ang aktwal na kinakailangan sa pag-install ay dapat sumunod sa naaangkop na detalye ng produkto.
1. Panloob na mga circuit ng emergency sa sunog:Angkop para sa mga aplikasyon tulad ng pamamahagi ng kuryente sa proteksyon ng sunog, mga circuit ng kuryente ng kagamitan at mga pag-install ng cable-tray kung saan kinakailangan ang patuloy na supply ng kuryente sa ilalim ng mga tinukoy na kundisyon ng sunog.
2. Mga komersyal at pampublikong gusali:Maaaring isaalang-alang ang mga cable tray, shaft at iba pang mga ruta ng pamamahagi na mababa ang boltahe kapag ang napiling cable ay nakakatugon sa pagganap ng sunog at mga kinakailangan sa kuryente ng proyekto.
3. Mga pag-install sa labas at cable-trench:Maaaring isaalang-alang ang pag-install kung saan ang pagkakabuo ng kaluban ay angkop para sa inaasahang UV, moisture at mekanikal na kondisyon.
4. Direktang paglilibing:Ang direktang paglilibing ay dapat lamang gamitin kapag ang pagtatayo ng cable at kaluban ay tinukoy para sa lupa, kahalumigmigan, mekanikal at kemikal na mga kondisyon sa lugar ng pag-install.
Ang mga intermediate joint ay dapat mabawasan sa mga circuit ng emergency sa sunog. Kung kinakailangan ang koneksyon ng joint o branch, ang jointing system ay dapat na tugma sa electrical rating ng cable at kinakailangang sunog. Dapat piliin ang fire-resistant jointing o termination component bilang isang kumpletong sistema sa halip na umasa lamang sa mismong cable.
Ang pagkakakilanlan ng cable ay dapat mapanatili sa magkabilang dulo at sa naaangkop na mga punto ng ruta upang suportahan ang inspeksyon at pagpapanatili sa hinaharap. Sa panahon ng paghila at pagtula, iwasan ang labis na puwersa ng makunat, matutulis na mga gilid at hindi makontrol na baluktot na maaaring makapinsala sa pagkakabukod o mga patong na lumalaban sa sunog.
Isinasama ng cable ang mga layer nito na lumalaban sa sunog at flame-retardant sa istrukturang gawa ng pabrika, na binabawasan ang pangangailangan para sa hiwalay na paggamot sa proteksyon ng sunog sa kahabaan ng cable body. Gayunpaman, ang mga termination, joints, supports at penetration sa pamamagitan ng fire-rated structures ay nangangailangan pa rin ng mga compatible installation system para mapanatili ang kinakailangang electrical at fire-performance na katangian ng kumpletong installation.
A: Nababahala sa pagganap ng flame-retardant na nililimitahan ang pagpapalaganap ng apoy pagkatapos ng pag-aapoy, habang ang mga alalahanin sa pagganap na lumalaban sa sunog ay pagpapanatili ng tinukoy na integridad ng circuit sa ilalim ng tinukoy na mga kondisyon ng sunog. Maaaring kailanganin ang isang cable upang matugunan ang isa o parehong mga kinakailangan depende sa proyekto.
A: Nagbibigay ang XLPE ng electrical insulation na may tipikal na tuluy-tuloy na operating temperature na 90 ℃ para sa ganitong uri ng konstruksiyon. Ang thermal capability at aging resistance nito ay ginagawa itong angkop para sa mga low-voltage power circuit kung saan kailangang isaalang-alang ang operating temperature at mga kondisyon ng serbisyo.
A: Kumpirmahin ang kasalukuyang load, cross-section ng conductor, pinapayagang pagbaba ng boltahe, paraan ng pag-install, temperatura sa paligid, pagpapangkat ng cable, haba ng ruta at kinakailangang antas ng pagganap ng sunog. Tinutukoy ng mga salik na ito kung ang isang partikular na sukat at konstruksyon ay angkop para sa proyekto.
A: Ang mga nauugnay na detalye ng produkto, mga rekord ng inspeksyon at mga naaangkop na ulat sa pagsubok ay maaaring ibigay ayon sa mga kinakailangan sa pagtatayo ng cable at order. Para sa mga proyektong pang-export, ang kinakailangang pamantayan at dokumentasyon ng patutunguhan-market ay dapat kumpirmahin bago ang produksyon.
A: Bigyang-pansin ang temperatura ng pag-install, baluktot na radius, paghila ng tensyon, mga pinagmumulan ng init, pagpapangkat ng cable at mekanikal na proteksyon. Ang mga joints at terminations ay dapat ding gumamit ng mga component na tugma sa mga kinakailangang detalye ng electrical at fire-performance.
A: Maaari itong isaalang-alang para sa mga application na ito kapag ang kaluban at kumpletong konstruksyon ng cable ay angkop para sa aktwal na UV, kahalumigmigan, lupa, mekanikal at kemikal na mga kondisyon. Ang direktang paglilibing ay hindi dapat ipagpalagay mula lamang sa rating ng sunog ng cable.
