Metal Shielded Coal Shearer Rubber Cable

Modelo ng Produkto: MCPT, MCPTJ.

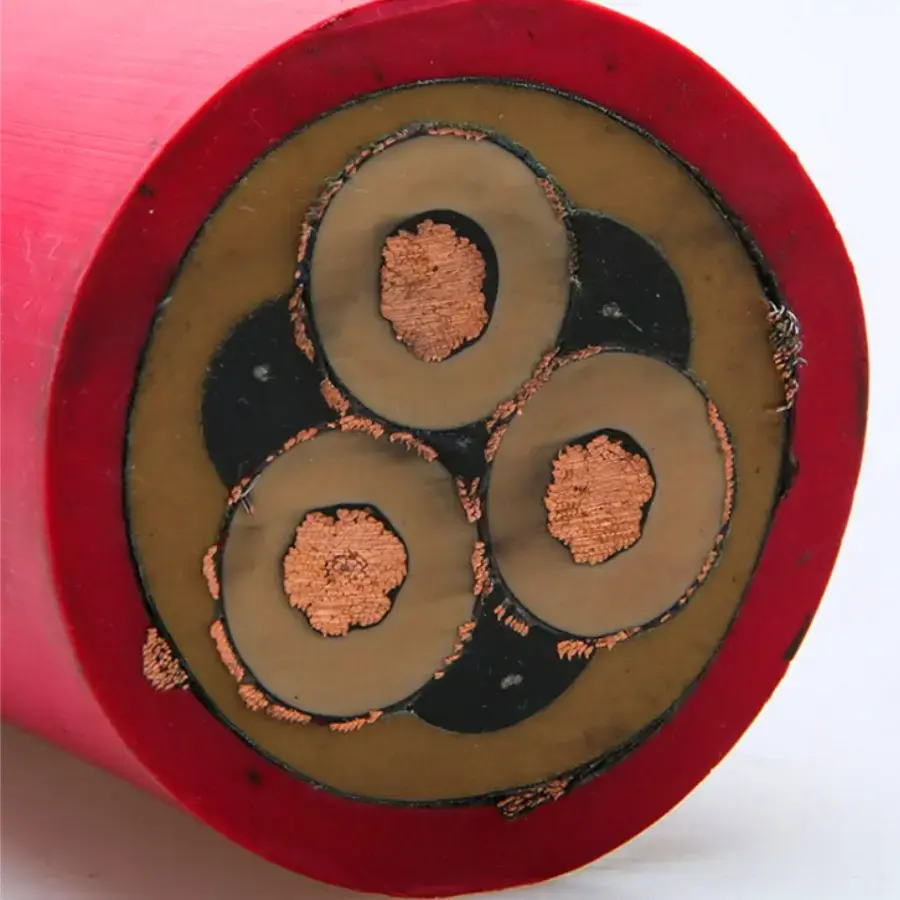

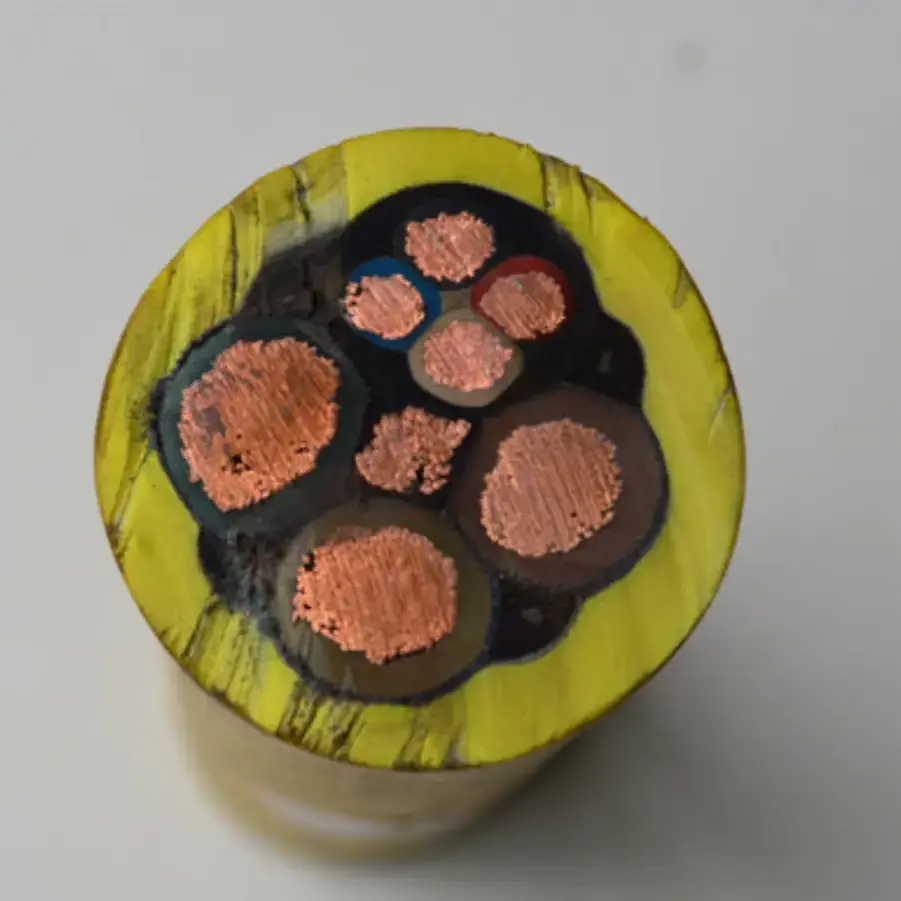

Ang Metal Shielded Coal Shearer Rubber Cable ay isang flexible na rubber-sheathed mining cable para sa mga coal shearers. Ang ibinigay na impormasyon ng produkto ay tumutukoy sa MT/T 818.4-2009 at sumasaklaw sa power supply at control signal transmission sa mga aplikasyon sa underground na pagmimina ng karbon. Pinagsasama ng konstruksiyon nito ang isang multi-strand na tinned oxygen-free copper conductor, espesyal na pagkakabukod ng goma, copper-wire braided shielding at isang high-strength na rubber outer sheath para sa mga kondisyon sa pagtatrabaho na kinasasangkutan ng paulit-ulit na paggalaw, pag-drag at pagyuko.

Detalye ng Produkto, Mga Dimensyon at Talaan ng Parameter ng Teknikal

Mga Sitwasyon ng Application

1. Fully-Mechanized Mining Faces sa Malaki at Katamtamang Laki ng Underground Coal Mines

Maaaring gamitin ang Metal Shielded Coal Shearer Rubber Cable para sa mga power at control na koneksyon na nauugnay sa mga coal shearer at iba pang mobile mining equipment. Ang flexible conductor at rubber-sheathed construction nito ay inilaan para sa mga installation kung saan paulit-ulit na ginagalaw ang cable sa panahon ng operasyon ng kagamitan.

2. High-Gas at Outburst-Hazardous Coal Mines

Ang mga underground na minahan na may partikular na gas o mga kinakailangan sa pagkontrol ng pagsabog ay nangangailangan ng mga konstruksyon ng cable na tumutugma sa naaangkop na mga regulasyon sa kaligtasan ng pagmimina. Ang pagpili ng cable ay dapat isaalang-alang ang pag-uuri ng minahan, boltahe ng kagamitan, mga kinakailangan sa flame-retardant at ang mga sertipiko o mga dokumento sa pagsubok na kinakailangan para sa pagtanggap ng proyekto.

3. Mga Mobile na Koneksyon sa Pagitan ng Underground Substation at Coal Shearers

Ang mga koneksyon sa pagitan ng mga mobile substation at coal shearers ay maaaring may kasamang medyo mahabang cable run kasama ng paulit-ulit na pagkaladkad, pagbaluktot at pag-twist. Ang flexible conductor construction ay inilaan para sa ganitong uri ng mobile power-supply arrangement, habang ang pag-install ay dapat manatili sa loob ng tinukoy na mekanikal na mga limitasyon.

4. Mga Wet Underground Area na may Water Spray at Mechanical Impact

Ang pag-spray ng tubig, alikabok at bumabagsak na gangue ay maaaring maglagay ng karagdagang mekanikal at pangkapaligiran na pangangailangan sa cable sheath. Ang tinukoy na high-strength na rubber sheath ay nagbibigay ng resistensya sa pagsusuot, langis, epekto at pagkaladkad, na ginagawang isang mahalagang pagsasaalang-alang ang kondisyon ng sheath para sa mga underground installation na nakalantad sa mga kundisyong ito.

5. Coal-Mine Reconstruction at Automated Mining System

Para sa mga proyekto sa pagmimina na kinasasangkutan ng variable-frequency equipment, monitoring circuit o iba pang electrical control system, ang metal shielding layer ay maaaring makatulong na mabawasan ang epekto ng electromagnetic interference sa control at signal circuits. Ang shielding arrangement at control-core configuration ay dapat itugma sa konektadong kagamitan at grounding method.

Nalutas ang Mga Problema sa Praktikal na Industriya

1. Electromagnetic Interference sa Paligid ng High-Power Mining Equipment

Ang mga de-koryenteng kagamitan na may mataas na kapangyarihan ay maaaring makabuo ng electromagnetic interference na nakakaapekto sa mga malapit na monitoring at control circuit. Ang copper-wire braided metal shield ay nagbibigay ng tinukoy na shielding layer, na may ibinigay na detalye na nagpapahiwatig ng coverage rate na ≥90%. Dapat ding isaalang-alang ang grounding ng cable at mga kondisyon ng pag-install kapag sinusuri ang pangkalahatang pagganap ng shielding.

2. Mechanical Stress mula sa Paulit-ulit na Pag-drag at Pagbaluktot

Ang mga cable ng coal shearer ay nakalantad sa paggalaw sa panahon ng pagpapatakbo ng kagamitan, na maaaring maglagay ng paulit-ulit na mekanikal na stress sa konduktor, pagkakabukod at kaluban. Ang multi-strand flexible copper conductor at rubber construction ay inilaan upang mapaunlakan ang ganitong uri ng paggalaw. Ang aktwal na pagganap ng baluktot ay dapat masuri gamit ang naaangkop na paraan ng pagsubok at mga kinakailangan sa pag-install sa halip na isang hindi sinusuportahang claim sa fixed cycle-life.

3. Mga Kinakailangan sa Flame-Retardant para sa Underground Mining

Ang pagganap ng flame-retardant ay isang mahalagang bahagi ng pagpili ng cable sa mga underground na minahan ng karbon. Ang ibinigay na teknikal na data ay tumutukoy sa MT 386 para sa flame-retardant na grado. Para sa isang partikular na proyekto ng minahan, ang kinakailangang sertipikasyon sa kaligtasan at dokumentasyon ng pagsubok ay dapat kumpirmahin laban sa aktwal na modelo ng cable at aplikasyon.

4. Proteksyon ng Sheath sa Basa at Mechanically Demanding na Kondisyon

Ang pag-spray ng tubig, alikabok, epekto ng gangue at paulit-ulit na pagkaladkad ay maaaring mag-ambag sa pagkasira ng kaluban sa panahon ng operasyon sa ilalim ng lupa. Ang tinukoy na panlabas na kaluban ay inilalarawan bilang wear-resistant, oil-resistant, impact-resistant at drag-resistant, na nagbibigay ng proteksyon para sa cable structure sa ilalim ng kaukulang mga kondisyon sa pagtatrabaho.

5. Mga Kinakailangan sa Pagkontrol at Pagsubaybay

Pinagsasama ng ilang configuration ng cable ang mga power core sa mga control core upang matugunan ang mga kinakailangan sa elektrikal at pagsubaybay ng mga kagamitan sa pagmimina. Kung kinakailangan ang mga function ng pagsubaybay o proteksyon, ang aktwal na pag-aayos ng core at paraan ng koneksyon ay dapat kumpirmahin sa tagagawa ng kagamitan o taga-disenyo ng electrical system.

6. Pagpapatunay ng Mga Teknikal na Parameter at Dokumentasyon ng Pagmimina

Ang mga proyekto sa pagmimina ay maaaring mangailangan ng pag-verify ng mga pamantayan ng cable, mga parameter ng kuryente, pagganap ng flame-retardant at dokumentasyong nauugnay sa kaligtasan. Ang mga detalye ng produkto, mga ulat ng pagsubok at mga naaangkop na sertipiko ay dapat na tumutugma sa aktwal na modelo, rating ng boltahe at pagsasaayos ng cable na ibinigay para sa proyekto.

Komprehensibong Mga Bentahe ng Produkto

1. Nasusubaybayang Impormasyon ng Produkto at Inspeksyon

Ang Qiancheng ay maaaring magbigay ng pagkakakilanlan ng produkto at nauugnay na dokumentasyon ng produksyon o inspeksyon ayon sa mga kinakailangan ng proyekto. Para sa mga proyekto ng pagmimina na napapailalim sa pormal na inspeksyon o pagtanggap, ang dokumentasyon ay dapat suriin laban sa aktwal na modelo ng cable, detalye at batch ng produksyon.

2. Kontroladong Konstruksyon ng Cable

Ang conductor, rubber insulation, metal shielding at outer sheath ay nag-aambag sa mga katangiang elektrikal at mekanikal ng cable. Ang pagpapanatili ng kontrol sa mga yugto ng produksyon na ito ay nakakatulong na panatilihing pare-pareho ang natapos na cable sa tinukoy na konstruksyon. Maaaring isaayos ang mga item sa elektrikal at mekanikal na inspeksyon ayon sa naaangkop na mga kinakailangan sa produkto.

3. Konstruksyon na Iniangkop sa Mobile Mining Equipment

Ang kumbinasyon ng isang multi-strand na copper conductor, rubber insulation, braided metal shield at high-strength rubber sheath ay tumutugon sa ilang kinakailangan na nauugnay sa mobile coal-mining equipment. Kabilang dito ang paulit-ulit na paggalaw, mekanikal na contact, electrical shielding at pagkakalantad sa kapaligiran sa ilalim ng lupa.

4. Mga Detalye ng Maramihang Boltahe at Konduktor

Ang ibinigay na hanay ng produkto ay sumasaklaw sa mga cross-section ng conductor mula 25mm² hanggang 150mm² at mga na-rate na boltahe na 0.66/1.14kV at 1.9/3.3kV. Maaaring mapili ang mga configuration ng power-core at control-core ayon sa koneksyon ng kagamitan at modelo ng cable. Ang mga detalye ng panipi at produksyon ay maaaring kumpirmahin mula sa kinakailangang boltahe, laki ng konduktor, istraktura ng core, haba at mga kondisyon ng pag-install.

5. Teknikal na Dokumentasyon para sa Mga Proyekto sa Pagmimina

Depende sa mga kinakailangan ng proyekto, maaaring kabilang sa mga teknikal na dokumento ang mga detalye ng produkto, mga rekord ng inspeksyon, mga ulat sa pagsubok at mga naaangkop na sertipiko ng kaligtasan ng pagmimina. Para sa mga order sa pag-export o pormal na pagtanggap ng mina, ang kinakailangang listahan ng dokumento ay dapat kumpirmahin bago ang produksyon upang ang mga ibinigay na dokumento ay tumutugma sa panghuling detalye ng cable.

Q&A

1. Anong Pamantayan ang Sinusunod ng Iyong Metal Shielded Coal Shearer Rubber Cable?

Ang ibinigay na impormasyon ng produkto ay tumutukoy sa MT/T 818.4-2009 para sa mga modelong MCPT at MCPTJ. Ang naaangkop na pamantayan, sertipikasyon at dokumentasyon ng pagsubok ay dapat kumpirmahin ayon sa kinakailangang pagsasaayos ng boltahe at cable.

2. Anong Mga Sukat ng Konduktor at Mga Rating ng Boltahe ang Magagamit?

Ang ibinigay na detalye ay sumasaklaw sa mga cross-section ng conductor mula 25mm² hanggang 150mm² at mga na-rate na boltahe na 0.66/1.14kV at 1.9/3.3kV. Maaaring piliin ang mga kumbinasyon ng power-core at control-core ayon sa mga kinakailangan sa kagamitan at circuit.

3. Saan Karaniwang Ginagamit itong Mining Cable?

Ito ay inilaan para sa underground na kagamitan sa pagmimina ng karbon at mga kaugnay na koneksyon ng kuryente o kontrol, partikular na ang mga pag-install na kinasasangkutan ng paulit-ulit na pagkaladkad, pagbaluktot, pag-twist, kahalumigmigan, alikabok at mekanikal na epekto.

4. Ano ang Function ng Metal Shielding Layer?

Ang copper-wire braided shield ay nagbibigay ng electromagnetic shielding sa paligid ng mga cable core. Ang ibinigay na teknikal na detalye ay nagpapahiwatig ng isang shielding coverage na ≥90%. Ang wastong saligan at pag-install ay may kaugnayan din sa pagiging epektibo ng shielding system.

5. Paano Dapat Suriin ang Cable para sa Paulit-ulit na Baluktot?

Ang multi-strand copper conductor at rubber construction ay inilaan para sa mga flexible na mobile application. Ang radius ng baluktot, dalas ng paggalaw, paraan ng pag-drag at mga kondisyon ng pag-install ay dapat suriin ayon sa naaangkop na detalye ng produkto at mga kinakailangan sa pagsubok.

6. Maaari bang Magbigay ng mga Teknikal na Dokumento para sa Mga Proyekto sa Pagmimina?

Ang mga teknikal na detalye, mga talaan ng inspeksyon at naaangkop na sertipikasyon o mga dokumento sa pagsubok ay maaaring talakayin ayon sa mga kinakailangan ng proyekto. Para sa mga order sa pag-export o pormal na pagtanggap ng mina, dapat kumpirmahin ang kinakailangang dokumentasyon bago ilagay ang order.
