Mga Modelo: MC-0.38/0.66, MCP-0.38/0.66, MCP-0.66/1.14, MCP-1.9/3.3, atbp.

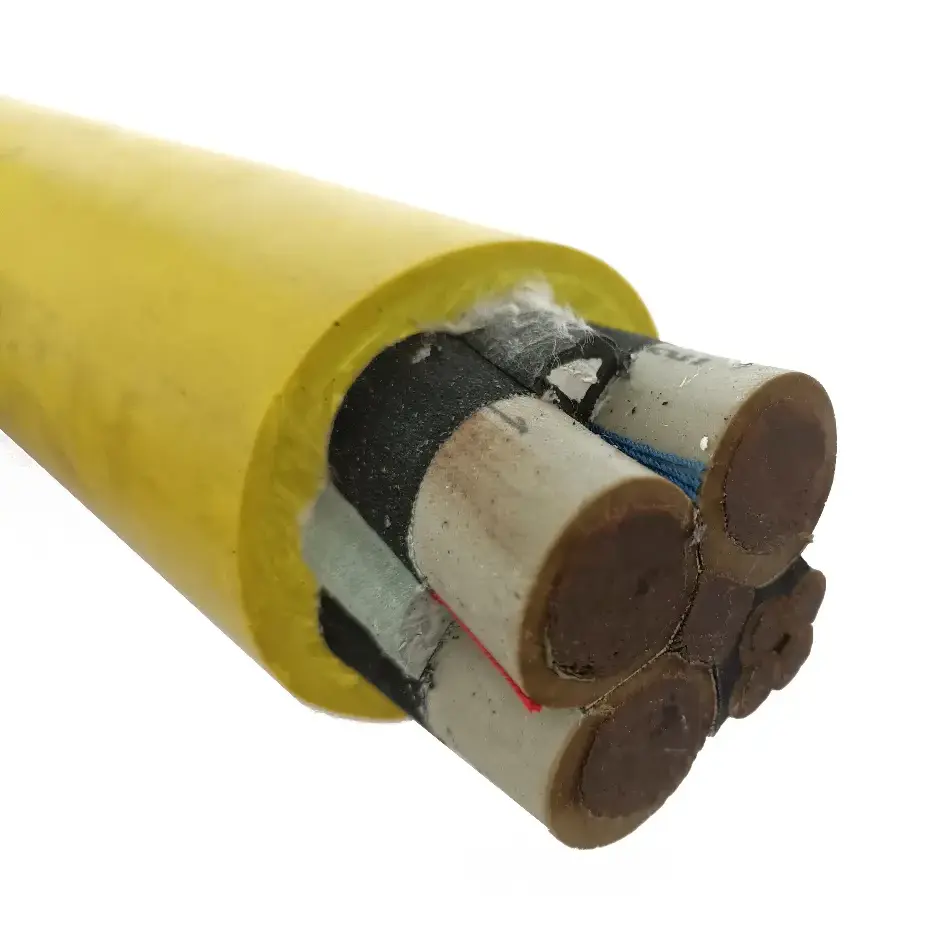

Ang Shielded Coal Shearer Rubber Cable ay ginagamit para sa mobile power supply at control connections sa underground coal-mining equipment gaya ng coal shearers. Pinagsasama ng konstruksiyon nito ang isang multi-stranded na oxygen-free na tansong konduktor, espesyal na layunin na pagkakabukod ng goma, metal na kalasag at isang mataas na lakas na kaluban ng goma. Ang mga ibinigay na detalye ay sumasaklaw sa ilang mga antas ng boltahe at mga cross-section ng conductor para sa mga aplikasyon kung saan ang cable ay nakalantad sa paulit-ulit na paggalaw, baluktot, pagkaladkad at mekanikal na kontak.
|
Kategorya ng Parameter |
Item ng Parameter |
Teknikal na Index |
|
Configuration ng Istraktura |
Materyal ng Konduktor |
High-purity oxygen-free na tanso; multi-stranded flexible conductor, lumalaban sa madalas na baluktot at pamamaluktot |
|
|
Konduktor Cross-section |
16 mm²～120 mm² |
|
|
Layer ng Pagkakabukod |
Espesyal na layunin na pagkakabukod ng goma, lumalaban sa pagpilit at lumalaban sa luha |
|
|
Shielding Layer |
Pinagsamang metalikong kalasag ng tansong-wire na tirintas at hibla |
|
|
Panlabas na Kaluban |
High-strength rubber sheath, wear-resistant, oil-resistant, drag-resistant at impact-resistant |
|
|
Core Configuration |
Composite power-core plus control-core na istraktura; magagamit ang maramihang-core na opsyon |
|
Pagganap ng Elektrisidad |
Na-rate na Boltahe (kV) |
0.38/0.66, 0.66/1.14, 1.9/3.3 |
|
|
Insulation Resistance @20 ℃ |
≥50 MΩ·km |
|
|
Power-frequency Voltage Withstand |
Ipasa ang AC voltage test nang walang breakdown sa loob ng 5 minuto |
|
|
Conductor DC Resistance |
Nakakatugon sa mga kinakailangan ng MT 818 o GB/T 12972 na mga pamantayan |
|
Flame-retardant at Fire-resistant Performance |
Grado ng paglaban sa sunog |
Natutugunan ang mga kinakailangan sa paglaban sa sunog para sa mga kondisyon sa pagtatrabaho ng minahan; maaasahang power-on sa ilalim ng panandaliang kapaligiran na may mataas na temperatura |
|
|
Flame-retardant Grade |
Sumusunod sa MT 386 mining flame-retardant standard; self-extinguishing sa pag-alis ng apoy |
Ang uri ng cable na ito ay inilaan para sa underground mobile mining equipment kung saan ang power cable ay maaaring malantad sa patuloy na paggalaw at mekanikal na stress. Ang aktwal na detalye ay dapat mapili ayon sa boltahe ng kagamitan, kasalukuyang demand, cross-section ng conductor, pangunahing configuration at mga kondisyon ng pag-install.
Ang mga coal shearers at iba pang mobile equipment ay nangangailangan ng mga cable construction na kayang tumanggap ng paulit-ulit na paggalaw sa kahabaan ng gumaganang mukha. Ang nababaluktot na conductor at rubber sheath ay angkop sa mga kundisyon ng pagruruta ng cable na kinasasangkutan ng baluktot, pagkaladkad at pakikipag-ugnayan sa mga kagamitan sa paligid.
Ang cable ay maaari ding isaalang-alang para sa power at control connections sa iba pang mobile mining equipment kapag ang rate na boltahe, core arrangement at mekanikal na kinakailangan nito ay tumugma sa pag-install. Ang uri ng kagamitan at pagsasaayos ng koneksyon ay dapat kumpirmahin bago ang pagtutukoy.
Ang metallic shielding layer ay nagbibigay ng conductive barrier sa paligid ng mga cable core at maaaring makatulong na mabawasan ang epekto ng electromagnetic interference sa control at signal circuits. Dapat suriin ang mga kinakailangan sa kalasag kasama ang disenyo ng kagamitan at pag-aayos ng saligan.
Ang pagkakabukod ng goma at panlabas na kaluban ay inilaan para sa mga kapaligiran sa ilalim ng lupa kung saan maaaring mangyari ang kahalumigmigan, alikabok, pagkaladkad at mekanikal na kontak. Ang pagpili ng cable ay dapat pa ring isaalang-alang ang aktwal na pagkakalantad ng tubig, ruta ng pag-install, temperatura at mekanikal na pagkarga sa site.
Para sa pagpili ng cable ng minahan ng karbon, hindi sapat ang mga electrical rating lamang. Ang pagtatayo ng cable, paggalaw ng pag-install, mga kinakailangan sa shielding at mga kondisyon sa kapaligiran ay dapat suriin laban sa kagamitan at layout ng minahan bago mag-order.
Kasama sa available na hanay ng boltahe ang 0.38/0.66 kV, 0.66/1.14 kV at 1.9/3.3 kV, na may mga cross-section na conductor na nakalista mula 16 mm² hanggang 120 mm² sa ibinigay na detalye. Ang naaangkop na laki ay nakasalalay sa pag-load ng kagamitan, pinapayagang pagbaba ng boltahe, haba ng cable at mga kondisyon ng pag-install.
Ang paulit-ulit na paggalaw ay naglalagay ng iba't ibang mekanikal na pangangailangan sa isang mobile mining cable kaysa sa isang fixed-installation cable. Ang multi-stranded copper conductor at rubber construction ay inilaan para sa mga application na kinasasangkutan ng paulit-ulit na baluktot at pamamaluktot.
Ang cable ay nagsasama ng isang pinagsama-samang metal na kalasag gamit ang tansong-wire na tirintas at hibla. Para sa mga instalasyong nagdadala ng mga signal ng kontrol malapit sa mga de-koryenteng kagamitan na may mataas na kapangyarihan, dapat na tumugma ang pagsasaayos ng shielding sa mga kinakailangan sa grounding at control-system ng kagamitan.
Ang panlabas na kaluban ng goma ay tinukoy bilang wear-resistant, oil-resistant, drag-resistant at impact-resistant. Ang mga pag-aari na ito ay may kaugnayan kung saan ang cable ay iniruruta malapit sa mobile machinery o nakalantad sa paulit-ulit na mekanikal na contact.
Ang ibinigay na detalye ay nagsasaad ng pagsunod sa MT 386 mining flame-retardant na mga kinakailangan, kabilang ang self-extinguishing pagkatapos alisin ang apoy. Ang dokumentasyon ng proyekto at ang naaangkop na detalye ng cable ay dapat suriin kapag ang isang minahan ay nangangailangan ng partikular na sertipikasyon o mga talaan ng pagsubok.
Para sa pagkuha ng cable sa pagmimina, dapat na saklaw ng teknikal na pag-verify ang modelo ng produkto, na-rate na boltahe, cross-section ng conductor, core configuration, mga kinakailangan sa pagsubok sa elektrikal at naaangkop na mga pamantayan sa pagmimina. Ang mga detalyeng ito ay nagbibigay ng praktikal na batayan para sa pagtutugma ng cable sa kagamitan at mga kondisyon ng pag-install sa halip na pumili lamang sa pamamagitan ng nominal na boltahe.
Maaaring idokumento ang proseso ng produksyon at inspeksyon ng cable ng Qiancheng ayon sa naaangkop na detalye ng produkto at mga kinakailangan sa proyekto. Maaaring suriin ang mga rekord ng pagsubok, teknikal na parameter at iba pang sumusuportang dokumento bilang bahagi ng proseso ng pagkuha at pagtanggap kung kinakailangan.
Ang multi-stranded na oxygen-free copper conductor ay inilaan upang mapaunlakan ang paulit-ulit na baluktot at pamamaluktot sa panahon ng pagpapatakbo ng mobile equipment. Maaaring piliin ang laki ng konduktor ayon sa kinakailangang pagkarga ng kuryente at detalye ng cable.
Kasama sa ibinigay na detalye ang pinagsama-samang power-core at control-core na mga konstruksyon. Ang pagsasaayos na ito ay maaaring gawing simple ang pagruruta ng cable kung saan ang parehong kapangyarihan at kontrol na mga koneksyon ay kinakailangan, na napapailalim sa mga kinakailangan sa koneksyon ng kagamitan.
Ang istraktura ng shielding ay may kaugnayan sa mga installation kung saan gumagana ang mga power cable at control circuit sa parehong kapaligiran ng mobile equipment. Ang pagiging epektibo nito ay nakasalalay sa kumpletong disenyo ng system, kabilang ang pagwawakas ng kalasag at saligan.
Ang mga materyales na goma ay ginagamit para sa parehong pagkakabukod at panlabas na proteksiyon na layer. Ang tinukoy na konstruksiyon ay nagbibigay ng paglaban sa pagpilit, pagkapunit, pagkasira, langis at epekto para sa hinihingi na mga kondisyong mekanikal na nauugnay sa mga mobile na kagamitan sa ilalim ng lupa.
A: Ang mga ibinigay na detalye ay sumasaklaw sa mga na-rate na boltahe na 0.38/0.66 kV, 0.66/1.14 kV at 1.9/3.3 kV, na may mga cross-section ng conductor mula 16 mm² hanggang 120 mm². Dapat kumpirmahin ang mga partikular na core arrangement at modelo ayon sa kagamitan at aplikasyon.
A: Gumagamit ang cable ng composite metallic shield na binubuo ng copper-wire braid at fiber. Nilalayon nitong bawasan ang electromagnetic interference na nakakaapekto sa mga circuit sa loob ng cable, habang ang pangkalahatang pagganap ng shielding ay nakasalalay din sa tamang pag-install at grounding.
A: Ang Shielded Coal Shearer Rubber Cable ay pangunahing nauugnay sa mobile underground mining equipment at coal-mining working faces. Maaari itong isaalang-alang para sa mga coal shearers at iba pang mobile equipment kapag ang boltahe, laki ng conductor, core configuration at mekanikal na mga kinakailangan ay magkatugma.
A: Kumpirmahin ang kagamitan na na-rate na boltahe, conductor cross-section, numero at uri ng mga core, haba ng cable, mga kinakailangan sa shielding, paraan ng pag-install at mga kondisyon sa kapaligiran. Para sa mga proyekto ng pagmimina, ang mga kinakailangang pamantayan, sertipiko at dokumentasyon ng pagsubok ay dapat ding kumpirmahin bago ang produksyon o pagpapadala.
A: Ang ibinigay na teknikal na detalye ay nagsasaad na ang cable ay sumusunod sa MT 386 mining flame-retardant na kinakailangan at ito ay self-extinguishing pagkatapos alisin ang apoy. Ang anumang sertipikasyon na partikular sa proyekto o kinakailangan sa pagsubok ay dapat kumpirmahin laban sa eksaktong modelo ng cable at naaangkop na detalye.
A: Ang mga teknikal na parameter at sumusuportang dokumentasyon ay maaaring ibigay ayon sa napiling modelo at mga kinakailangan sa proyekto. Para sa isang pagsipi o pagsusuri sa detalye, kapaki-pakinabang na ibigay ang kinakailangang boltahe, laki ng konduktor, pangunahing configuration, dami at mga kondisyon ng aplikasyon.
