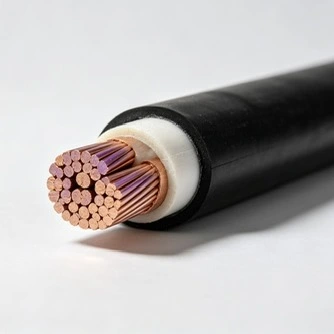

Ang Qiancheng 12/20kV XLPE Insulated Power Cable ay inilalapat para sa mga bagong-build at renovation na proyekto ng iba't ibang 20kV medium-voltage power transmission. Nagbibigay ito ng dalawang pangunahing serye: single-core at three-core copper-core YJV at aluminum-core YJLV, na may opsyonal na LSZH halogen-free low-smoke sheath. Malawakang pinagtibay sa bagong-enerhiya at mga proyektong pang-imprastraktura ng power-grid sa loob at labas ng bansa. Ang data ng sinusukat na operasyon at mga kaso ng proyekto ay magagamit para sa pag-verify.
|
Nominal Conductor Cross-sectional Area (mm²) |
Kapal ng pagkakabukod (mm) |
Kapal ng Kaluban (mm) |
Tinatayang Cable Outer Diameter (mm) |
DC Resistance Cu (Ω/km) |
DC Resistance Al (Ω/km) |
Test Boltahe (kV/5min) |
Ampacity-Cu sa Hangin (A) |
Ampacity-Al in Air (A) |
Ampacity-Cu sa Direct-buried na Lupa (A) |
Ampacity-Al sa Direct-buried na Lupa (A) |
|
1×35 |
5.5 |
2.0 |
27 |
≤0.524 |
≤0.868 |
42 |
170 |
135 |
180 |
135 |
|
1×50 |
5.5 |
2.0 |
29 |
≤0.387 |
≤0.641 |
42 |
205 |
160 |
215 |
160 |
|
1×70 |
5.5 |
2.0 |
30 |
≤0.268 |
≤0.443 |
42 |
260 |
200 |
265 |
200 |
|
1×95 |
5.5 |
2.0 |
32 |
≤0.193 |
≤0.320 |
42 |
315 |
245 |
315 |
240 |
|
1×120 |
5.5 |
2.0 |
34 |
≤0.153 |
≤0.253 |
42 |
360 |
280 |
360 |
270 |
|
1×150 |
5.5 |
2.0 |
35 |
≤0.124 |
≤0.206 |
42 |
410 |
320 |
405 |
305 |
|
1×185 |
5.5 |
2.5 |
38 |
≤0.0991 |
≤0.164 |
42 |
470 |
365 |
455 |
345 |
|
1×240 |
5.5 |
2.5 |
40 |
≤0.0754 |
≤0.125 |
42 |
555 |
435 |
530 |
400 |
|
1×300 |
5.5 |
2.5 |
43 |
≤0.0601 |
≤0.100 |
42 |
640 |
500 |
585 |
455 |
|
1×400 |
5.5 |
2.5 |
45 |
≤0.0470 |
≤0.0778 |
42 |
745 |
585 |
650 |
520 |
|
1×500 |
5.5 |
2.5 |
48 |
≤0.0366 |
≤0.0605 |
42 |
885 |
680 |
765 |
595 |
|
1×630 |
5.5 |
2.6 |
49 |
≤0.0283 |
≤0.0469 |
42 |
980 |
790 |
860 |
680 |
|
1×800 |
5.5 |
2.8 |
57 |
≤0.0221 |
≤0.0367 |
42 |
1100 |
910 |
950 |
765 |
|
1×1000 |
5.5 |
2.9 |
61 |
≤0.0176 |
≤0.0291 |
42 |
1230 |
1030 |
1040 |
850 |
|
1×1200 |
5.5 |
3.1 |
65 |
≤0.0151 |
≤0.0247 |
42 |
1320 |
1120 |
1100 |
910 |
|
3×35 |
5.5 |
3.0 |
57 |
≤0.524 |
≤0.868 |
42 |
140 |
110 |
155 |
120 |
|
3×50 |
5.5 |
3.0 |
60 |
≤0.387 |
≤0.641 |
42 |
165 |
130 |
180 |
140 |
|
3×70 |
5.5 |
3.0 |
63 |
≤0.268 |
≤0.443 |
42 |
210 |
165 |
220 |
170 |
|
3×95 |
5.5 |
3.5 |
67 |
≤0.193 |
≤0.320 |
42 |
255 |
200 |
235 |
210 |
|
3×120 |
5.5 |
3.5 |
71 |
≤0.153 |
≤0.253 |
42 |
290 |
225 |
260 |
235 |
|
3×150 |
5.5 |
3.5 |
74 |
≤0.124 |
≤0.206 |
42 |
330 |
255 |
300 |
260 |
|
3×185 |
5.5 |
3.5 |
78 |
≤0.0991 |
≤0.164 |
42 |
395 |
295 |
350 |
300 |
|
3×240 |
5.5 |
3.5 |
84 |
≤0.0754 |
≤0.125 |
42 |
455 |
345 |
435 |
345 |
|
3×300 |
5.5 |
4.0 |
89 |
≤0.0601 |
≤0.100 |
42 |
565 |
390 |
485 |
390 |
|
3×400 |
5.5 |
4.1 |
96 |
≤0.0470 |
≤0.0778 |
42 |
640 |
450 |
520 |
440 |
Kung ikukumpara sa mga ordinaryong cable, nagtatampok ito ng mababang insulation dielectric loss at mahusay na water-tree aging resistance. Ang tolerance sa kapal ng pagkakabukod ay kinokontrol sa loob ng ±0.05mm upang maiwasan ang mga panganib sa pagkasira na dulot ng konsentrasyon ng electric-field. Ang idinisenyong panlabas na buhay ng serbisyo nito ay umabot ng hanggang 40 taon.
Shield lap rate ≥25%. Ito ay nakapasa sa mahigpit na high-voltage withstand na pagsubok na may partial-discharge level na mas mababa sa 10pC. Nakayanan nito ang pagbabagu-bago ng pagkarga ng power-grid at lubos na binabawasan ang mga hindi inaasahang pagkawala ng kuryente.
Mga usok na mababa ang usok, hindi nakakalason at walang kaagnasan sa ilalim ng mga kondisyon ng apoy na may light transmittance ≥70%. Ang mga kumpletong hanay ng mga IEC test certificate sa Chinese at English ay makukuha para sa madaling pagtanggap sa kaligtasan ng sunog ng mga pampublikong proyekto.
Ang mga uri ng copper-core ay naghahatid ng mababang pagkawala ng linya para sa mga sitwasyong mabigat sa maikling distansya. Ang Aluminum-core YJLV ay nagpapababa ng self-weight ng 30%, na epektibong nakakabawas sa kabuuang gastos ng proyekto para sa long-distance power transmission.
Ang negosyo ay nagmamay-ari ng isang CNAS-accredited na laboratoryo. Ang mga kumpletong pansubok na video ay naka-archive para sa bawat batch ng Qiancheng 12/20kV XLPE Insulated Power Cable. Ang mga cable ay nakakabit sa mga nasusubaybayang QR-code, at sinusuportahan ang on-site na random na inspeksyon ng customer.
Ang matatag na istraktura ng pagkakabukod ay lumalaban sa pagkasira na dulot ng basa sa panahon ng pangmatagalang operasyon. Pinapanatili nito ang matatag na resistensya sa pagkakabukod kahit na sa ilalim ng mahalumigmig na mga kondisyon ng minahan at kemikal-planta at binabawasan ang mga short-circuit na pagkabigo.
Ang mga kumbensyonal na bersyon na lumalaban sa apoy ay pinipigilan ang pagkalat ng apoy. Ang mga custom na halogen-free na low-smoke na variant ay hindi gumagawa ng mataas na nakakalason na corrosive fumes sa apoy, na ginagarantiyahan ang visibility para sa mga daanan ng paglisan ng mga tauhan at angkop para sa mga lugar na makapal ang populasyon.
Ang mga nakabaluti na uri ay lumalaban sa pagpilit at epekto ng bato. Ang panlabas na kaluban ay lumalaban sa UV at lumalaban sa acid-alkali-corrosion, na pumipigil sa pinsala sa ilalim ng panlabas at ilalim ng lupa na pagtula at inaalis ang mga panganib sa pagtagas ng kuryente.
20kV on-site power-transmission lines para sa photovoltaic at wind-power step-up substation.
Katamtamang boltahe na mga linya ng supply ng kuryente para sa mga substation ng rehiyon at pag-upgrade at pagsasaayos ng power-grid sa lungsod.
20kV on-site power-distribution system para sa mga kemikal na planta at malalaking industrial park.
Urban Public Infrastructure Rail transit, underground comprehensive utility tunnels, malalaking ospital at commercial complex. Ang mga uri ng low-smoke na walang halogen ay mas gusto para sa mga nakapaloob na espasyo sa ilalim ng lupa.
Ang Qiancheng 12/20kV XLPE Insulated Power Cable ay maaaring ilagay sa mga cable tray, sa cable trenches, tunnels at protective conduits. Inirerekomenda ang mga uri ng nakabaluti para sa magaan na direktang paglilibing sa maluwag na lupa.
I-pre-heat ang mga cable sa itaas 5 ℃ bago ilagay kapag ang temperatura ng kapaligiran ay mas mababa sa 0 ℃ upang maiwasan ang pagkakabukod ng malutong na pag-crack sa ilalim ng mababang temperatura.
Ilayo ang mga kable mula sa matutulis na mga gilid at sulok upang maiwasan ang pagkamot ng kaluban at pagpasok ng tubig na nag-uudyok sa pagtanda ng puno ng tubig.
Ang mga single-core AC cable ay hindi kailanman dapat i-install sa loob ng steel conduit na nag-iisa, upang maiwasan ang eddy-current na pag-init na nagpapabilis sa pagtanda ng cable.
A: Ang double-layer na metallic shield ay dinisenyo na may lap rate na ≥25%, habang ang partial discharge ay kinokontrol sa ibaba 10 pC. Kasama ng high-voltage withstand testing, nakakatulong ang shielding structure na pahusayin ang electrical stability at bawasan ang panganib ng insulation-related failures sa panahon ng operasyon.
A: Nagtatampok ang XLPE insulation ng mababang dielectric loss at stable na electrical performance. Ang insulation thickness tolerance ay kinokontrol sa loob ng ±0.05 mm upang mapanatili ang isang pare-parehong electric field at mabawasan ang panganib ng localized na stress. Ang mga wastong gawi sa pag-install, kabilang ang pagpigil sa pagkasira ng kaluban at pagpasok ng tubig, ay higit na nagpapahusay sa pangmatagalang pagiging maaasahan.
A: Oo. Ito ay angkop para sa medium-voltage power transmission system sa photovoltaic at wind-power na mga proyekto. Maaaring piliin ang mga bersyon ng copper conductor para sa mga application na may mataas na load, habang ang mga bersyon ng aluminum conductor na YJLV ay angkop para sa mas mahabang distansya ng transmission kung saan mahalaga ang pagkontrol sa timbang at gastos.
A: Pangunahing nakatuon ang mga conventional flame-retardant cable sa paglilimita sa pagkalat ng apoy. Ang mga bersyong low-smoke na walang halogen ay nagbibigay ng karagdagang mga pakinabang, kabilang ang pinababang paglabas ng usok, mga non-corrosive combustion gas, at light transmittance na ≥70%, na ginagawang angkop ang mga ito para sa mga nakakulong na lugar tulad ng mga utility tunnel at pampublikong pasilidad.
A: Ang matatag na istraktura ng pagkakabukod ay nakakatulong na mapanatili ang resistensya ng pagkakabukod sa mahalumigmig na mga kondisyon at binabawasan ang posibilidad ng mga electrical fault. Ang mga nakabaluti na bersyon ay nagbibigay ng karagdagang mekanikal na proteksyon laban sa panlabas na presyon at epekto sa hinihingi na mga kapaligiran sa pag-install.
A: Ang mga non-armored na uri ay karaniwang ginagamit sa mga cable tray, trench, tunnel, at protective conduit kung saan available ang mekanikal na proteksyon. Inirerekomenda ang mga uri ng armored para sa direktang libing o mga lugar na may mas mataas na mekanikal na stress upang mapabuti ang resistensya laban sa panlabas na pinsala.
A: Ang mga bersyon ng konduktor ng aluminyo ay karaniwang ginagamit sa mga proyekto ng paghahatid ng malayuan dahil sa kanilang mas mababang timbang at mga bentahe sa gastos. Ang mga bersyon ng copper conductor ay ginustong para sa mga application na nangangailangan ng mas mataas na conductivity o concentrated load capacity.
A: Sa mga temperaturang mas mababa sa 0 ℃, inirerekumenda ang pagpapainit ng cable sa itaas ng 5 ℃ bago i-install upang mabawasan ang panganib ng pag-crack ng insulation. Sa panahon ng pagtula, iwasan ang labis na baluktot, matutulis na mga gilid, at mekanikal na pinsala upang mapanatili ang pagganap ng cable.
