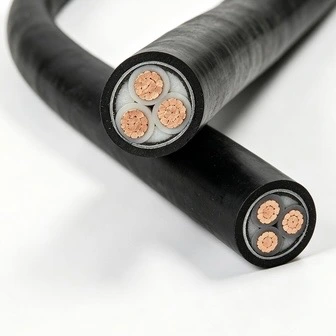

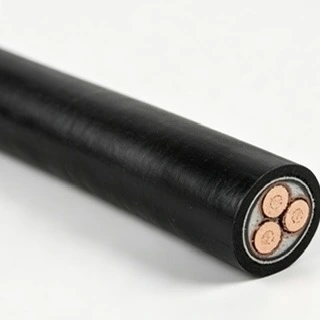

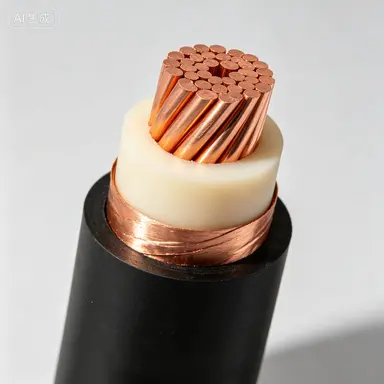

Ang Qiancheng 26/35kV XLPE Insulated Power Cable ay ang gustong pagpipilian para sa engineering procurement. Nagtatampok ito ng matatag na kalidad, ganap na pagsunod at mataas na pagiging maaasahan. Ito ay malawakang ginagamit para sa bagong-buo na konstruksyon ng 35kV na pangunahing mga grid ng kuryente pati na rin ang pagsasaayos at pag-upgrade ng mga kasalukuyang linya ng suplay ng kuryente.
|
Nominal Conductor Cross-sectional Area (mm²) |
Kapal ng pagkakabukod (mm) |
Kapal ng Kaluban (mm) |
Tinatayang Cable Outer Diameter (mm) |
DC Resistance ng Cu Conductor (Ω/km) |
DC Resistance ng Al Conductor (Ω/km) |
Test Boltahe (kV/5min) |
Ampacity ng Cu sa Hangin (A) |
Ampacity ng Al in Air (A) |
Ampacity ng Cu sa Direct-buried na Lupa (A) |
Ampacity ng Al sa Direct-buried na Lupa (A) |
|
1×50 |
10.5 |
2.2 |
39 |
≤0.3870 |
≤0.6411 |
91 |
220 |
170 |
215 |
165 |
|
1×70 |
10.5 |
2.4 |
41 |
≤0.2680 |
≤0.4431 |
91 |
270 |
210 |
265 |
200 |
|
1×95 |
10.5 |
2.4 |
43 |
≤0.1930 |
≤0.3201 |
91 |
330 |
255 |
315 |
240 |
|
1×120 |
10.5 |
2.4 |
44 |
≤0.1530 |
≤0.2530 |
91 |
375 |
290 |
360 |
270 |
|
1×150 |
10.5 |
2.5 |
46 |
≤0.1240 |
≤0.2060 |
91 |
425 |
330 |
400 |
305 |
|
1×185 |
10.5 |
2.5 |
48 |
≤0.0991 |
≤0.1640 |
91 |
485 |
380 |
455 |
345 |
|
1×240 |
10.5 |
2.6 |
50 |
≤0.0754 |
≤0.1250 |
91 |
560 |
435 |
525 |
400 |
|
1×300 |
10.5 |
2.7 |
53 |
≤0.0601 |
≤0.1000 |
91 |
650 |
510 |
595 |
455 |
|
1×400 |
10.5 |
2.8 |
56 |
≤0.0470 |
≤0.0778 |
91 |
760 |
595 |
680 |
525 |
|
1×500 |
10.5 |
2.9 |
59 |
≤0.0366 |
≤0.0605 |
91 |
875 |
690 |
775 |
600 |
|
1×630 |
10.5 |
3.0 |
63 |
≤0.0283 |
≤0.0469 |
91 |
1000 |
800 |
875 |
685 |
|
1×800 |
10.5 |
3.1 |
68 |
≤0.0221 |
≤0.0367 |
91 |
1130 |
920 |
970 |
770 |
|
1×1000 |
10.5 |
3.3 |
72 |
≤0.0176 |
≤0.0291 |
91 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
10.5 |
3.4 |
76 |
≤0.0151 |
≤0.0247 |
91 |
1350 |
1130 |
1120 |
920 |
|
3×50 |
10.5 |
3.4 |
81 |
≤0.3870 |
≤0.6410 |
91 |
185 |
145 |
200 |
170 |
|
3×70 |
10.5 |
3.5 |
84 |
≤0.2680 |
≤0.4430 |
91 |
230 |
190 |
250 |
190 |
|
3×95 |
10.5 |
3.6 |
88 |
≤0.1930 |
≤0.3200 |
91 |
280 |
215 |
300 |
230 |
|
3×120 |
10.5 |
3.8 |
93 |
≤0.1530 |
≤0.2530 |
91 |
310 |
245 |
330 |
255 |
|
3×150 |
10.5 |
3.9 |
96 |
≤0.124 |
≤0.2060 |
91 |
360 |
280 |
380 |
295 |
|
3×185 |
10.5 |
4.0 |
100 |
≤0.0991 |
≤0.1640 |
91 |
400 |
310 |
425 |
330 |
|
3×240 |
10.5 |
4.1 |
105 |
≤0.0754 |
≤0.1250 |
91 |
470 |
365 |
490 |
380 |
|
3×300 |
10.5 |
4.4 |
108 |
≤0.0601 |
≤0.1000 |
91 |
540 |
430 |
555 |
435 |
|
3×400 |
10.5 |
4.5 |
116 |
≤0.0470 |
≤0.0778 |
91 |
610 |
485 |
625 |
500 |
Radius ng Baluktot
Pinahihintulutang bending radius para sa single-core cable: 20 (d+D) ±5%
Pinahihintulutang bending radius para sa multi-core cable: 15 (d+D) ±5%
D = Aktwal na panlabas na diameter ng cable (mm)
d = Aktwal na diameter ng conductor (mm)
Temperatura ng Paglalagay
Ang pre-heating ay sapilitan kung ang pagtula ay isinasagawa sa ibaba 0 ℃.
Pagkakaiba sa taas ng pagtula
Walang paghihigpit sa pagkakaiba sa taas ng patayo para sa pagtula ng cable.

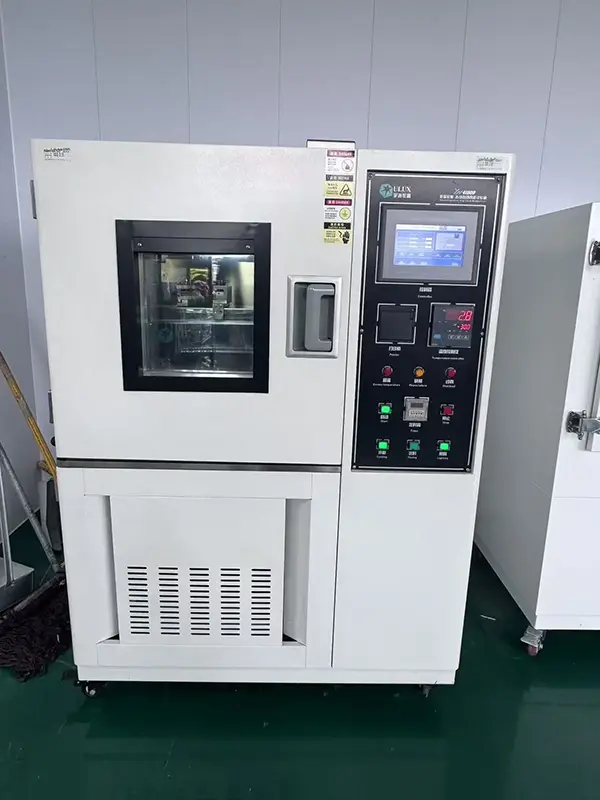

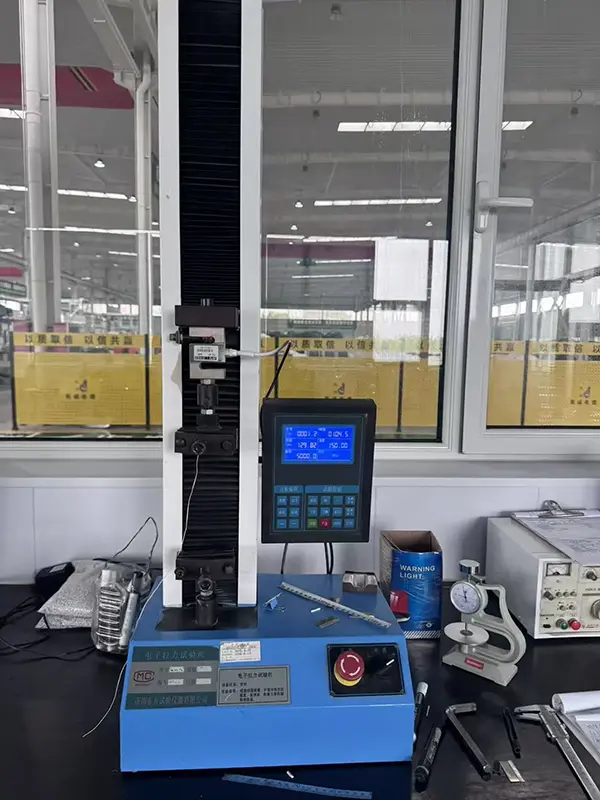

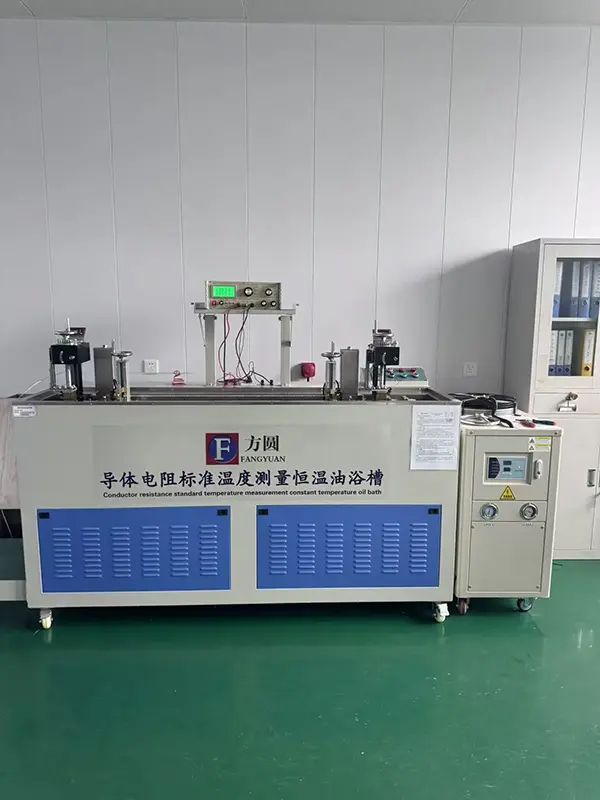

Lahat ng Qiancheng 26/35kV XLPE Insulated Power Cables ay kumpletuhin ang buong set na mga pagsubok bago ihatid. Ang lahat ng resulta ng lab test ay nakakatugon sa mga matatag na pamantayan, na inaalis ang mga nakatagong panganib ng pagkasira ng insulation at short-circuit na sunog sa panahon ng pangmatagalang operasyon.
Ang mga bersyon na lumalaban sa apoy ay epektibong pinipigilan ang paayon na pagkalat ng apoy. Para sa mga uri ng low-smoke na walang halogen, ang light transmittance sa panahon ng combustion ay lumampas sa 75% na walang nakakalason at corrosive na halide fumes. Maraming urban underground utility tunnel na proyekto ang pumasa sa pagtanggap sa pangangasiwa ng sunog nang sabay-sabay gamit ang cable na ito.

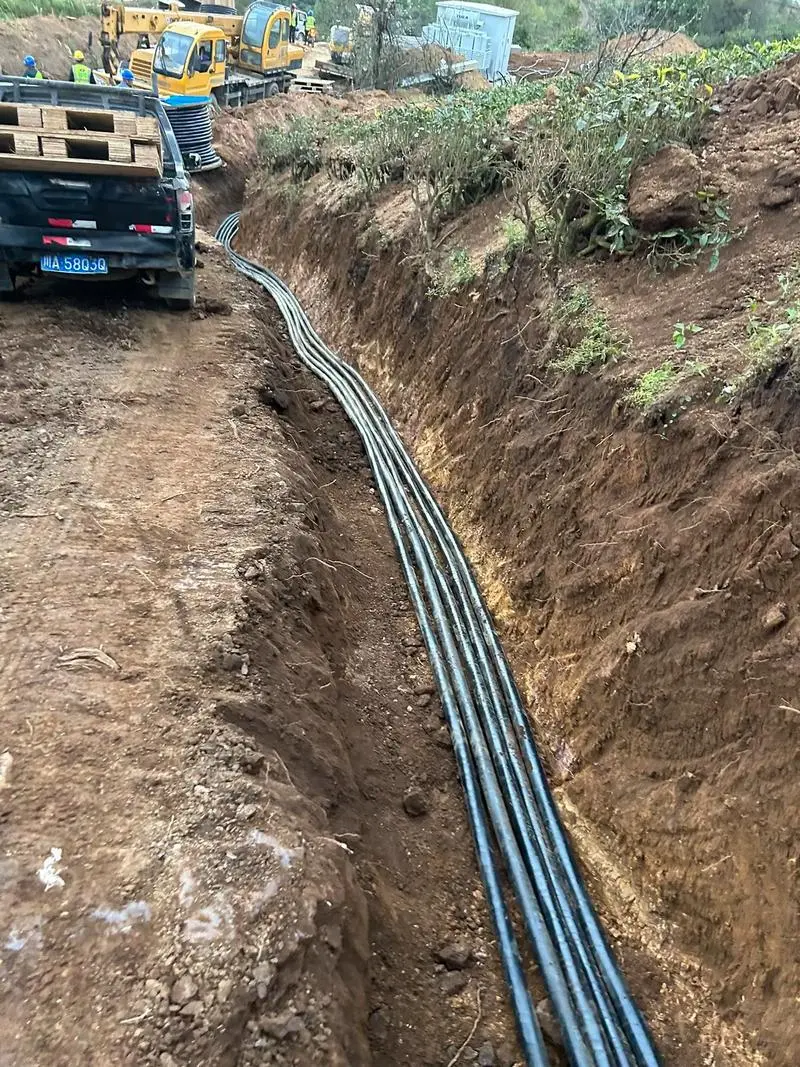

Ang nakabaluti na istraktura ay lumalaban sa pagdurog at scratch mula sa panlabas na puwersa ng paghuhukay. Ang panlabas na kaluban ay gumagamit ng materyal na PVC/PE na lumalaban sa panahon. Para sa panlabas na open-air at direct-buried installation, nagbibigay ito ng paglaban laban sa UV radiation at acid-alkali soil corrosion, na binabawasan ang dalas ng on-site na inspeksyon at pagpapanatili.

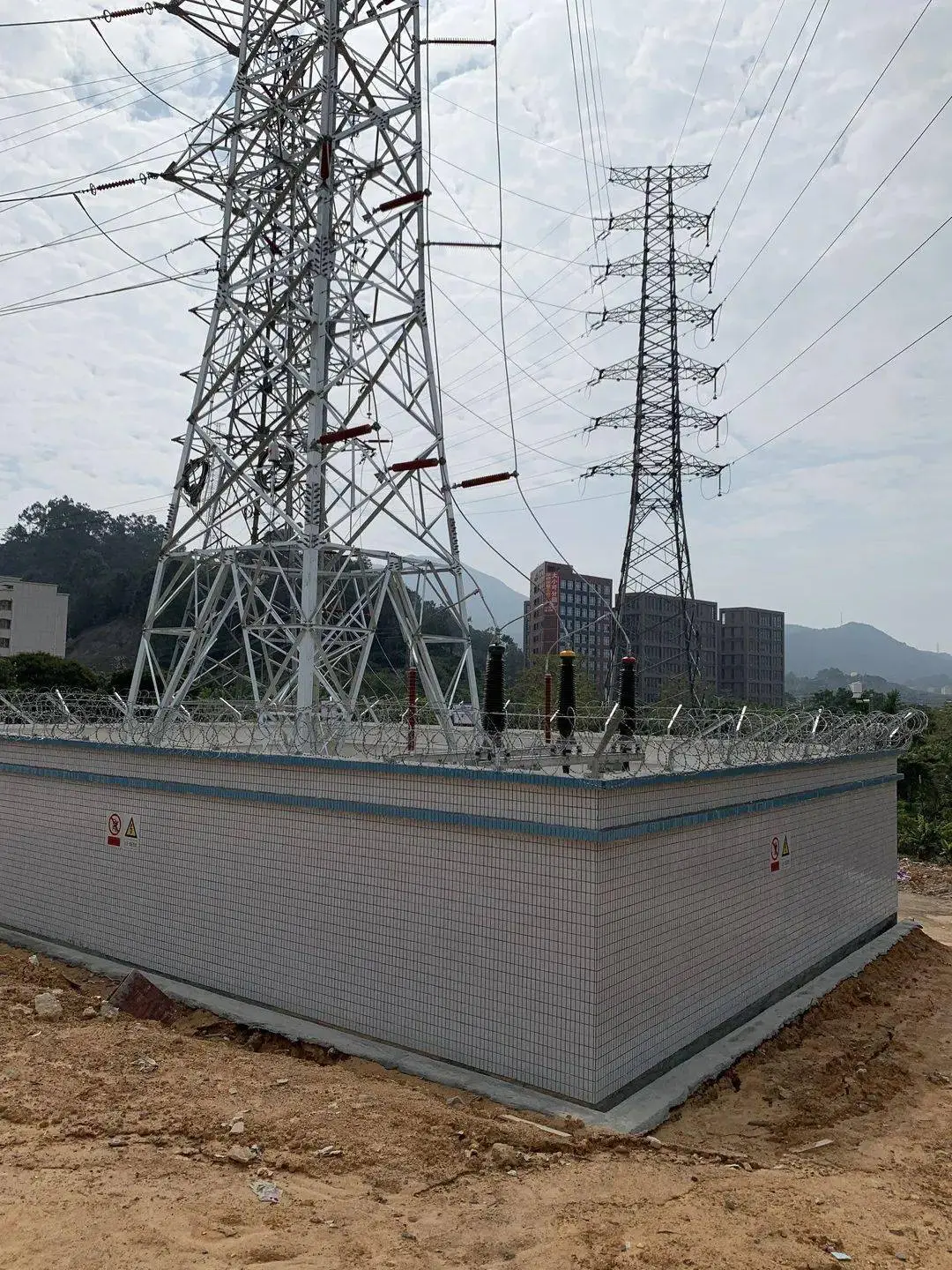

Bagong-enerhiya na sektor: Pangunahing transmission cable sa loob ng 35kV step-up substation para sa wind power at photovoltaic na mga proyekto.
Municipal power grid: Networking ng mga urban 35kV substation at pag-upgrade ng mga lumang high-voltage na linya.
Mga plantang pang-industriya: Mga linya ng supply ng kuryente na may mataas na boltahe para sa malalaking metalurhiya, kemikal at mga base ng minahan.
Munisipal na imprastraktura: Pamamahagi ng kuryente para sa mga nakakulong na espasyo gaya ng underground comprehensive utility tunnels, rail transit at large-scale hub industrial parks.
A: Walang partikular na limitasyon sa pagkakaiba sa taas ng vertical laying para sa cable na ito. Maaari itong isaalang-alang para sa mga pag-install na may makabuluhang pagbabago sa elevation, kabilang ang mga shaft, slope at mabundok na lugar, kung ang napiling konstruksiyon ay nakakatugon sa mga kinakailangan ng proyekto.
A: Ang walang halogen na low-smoke na bersyon ay gumagawa ng mas kaunting usok sa panahon ng combustion at hindi naglalabas ng mga corrosive halogen-containing fumes. Ang optical visibility at low-smoke na katangian nito ay maaaring maging kapaki-pakinabang sa mga nakapaloob na lugar tulad ng underground utility tunnels kung saan ang mga kinakailangan sa sunog at usok ay mas hinihingi.
A: Ang armored construction ay nagbibigay ng karagdagang mekanikal na proteksyon laban sa pagdurog, epekto at pinsala sa panahon ng paghuhukay. Depende sa napiling sheath material, ang cable ay maaari ding magbigay ng paglaban sa UV exposure at acid-alkali na kondisyon sa lupa, na ginagawa itong angkop para sa panlabas at direktang nakabaon na mga installation kung saan naroroon ang mga kundisyong ito.
A: Ang mga natapos na cable ay sumasailalim sa mga nauugnay na pagsusuri sa kuryente na tinukoy para sa produkto at mga kinakailangan sa proyekto. Maaaring kabilang sa mga test item ang insulation at boltahe na makatiis sa pagganap, na tumutulong sa pag-verify ng kondisyon ng kuryente ng cable bago ipadala at i-install.
A: Kasama sa mga karaniwang aplikasyon ang mga pangunahing power transmission circuit sa loob ng 35 kV step-up substation para sa wind at photovoltaic power projects. Ang cable ay maaari ding isaalang-alang para sa mga urban substation network, high-voltage line renovation at dedikadong power-supply circuit para sa mga pasilidad ng pagmimina at kemikal.
A: Ang direktang pagtula ay hindi inirerekomenda kapag ang ambient temperature ay mas mababa sa 0 ℃. Kung saan hindi maiiwasan ang pag-install sa mababang temperatura, dapat na painitin ang cable ayon sa naaangkop na mga kinakailangan sa pag-install upang mabawasan ang panganib ng pag-crack o mekanikal na pinsala sa pagkakabukod at kaluban.
A: Ang cable ay maaaring gamitin para sa pamamahagi ng kuryente sa mga nakapaloob na kapaligiran ng engineering tulad ng mga underground na utility tunnel, mga pasilidad ng rail transit at malalaking industrial park. Ang naaangkop na pagtatayo ng cable ay dapat piliin ayon sa pagganap ng sunog, pag-install at mga kinakailangan sa kapaligiran ng proyekto.
