21/35kV XLPE Insulated Power Cable

Ang 21/35kV XLPE Insulated Power Cable mula sa Qiancheng ay nakakatugon sa mga kinakailangan sa pagtayo ng mga high-voltage na pangunahing transmission lines gaya ng urban power-grid renovation at power transmission para sa industrial-mining substation.

Kahulugan at Panimula ng Produkto

Buong Pangalan ng Produkto

Qiancheng 21/35kV XLPE Insulated Power Cable. Sumusunod ito sa dalawahang pamantayang GB/T 12706 at IEC 60840. Sa rate na boltahe na 21/35kV, nagsisilbi itong pangunahing medium-and-high-voltage power transmission cable.

Suporta sa Kwalipikasyon ng Enterprise

Ang aming pabrika ay may 20 taong karanasan sa paggawa ng cable. Nilagyan ito ng CNAS-accredited testing laboratory. Maaaring ma-verify ang mga full-range na kwalipikasyon sa opisyal na website. Ang bawat batch ng mga cable ay may kasamang mga ulat sa inspeksyon ng kalidad at mga sertipiko ng pabrika, at lahat ng mga dokumento ng kwalipikasyon ay masusubaybayan para sa pag-verify.

Na-verify na Mga Kaso ng Praktikal na Proyekto

Mahigit 800000 metro ng Qiancheng 21/35kV XLPE Insulated Power Cable ang naibigay para sa pagpapalawak ng substation, high-voltage power-supply renovation sa mga lugar ng pagmimina at pangkalahatang mga proyekto sa pamamahagi ng kuryente ng mga industrial park sa rehiyon ng Shandong. Ang mga pagsubok sa field operation ay nagpapatunay na walang pagtanda o pagkasira ng insulation pagkatapos ng 3-taong tuluy-tuloy na full-load na operasyon.

Mga Detalye ng Produkto at Talahanayan ng Mga Parameter ng Teknikal

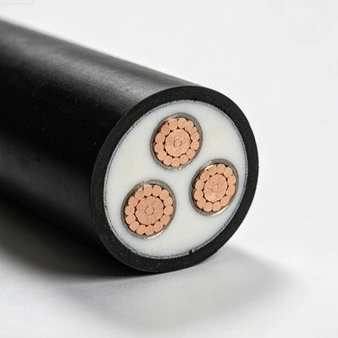

Panloob na Istraktura ng Cable

Konduktor

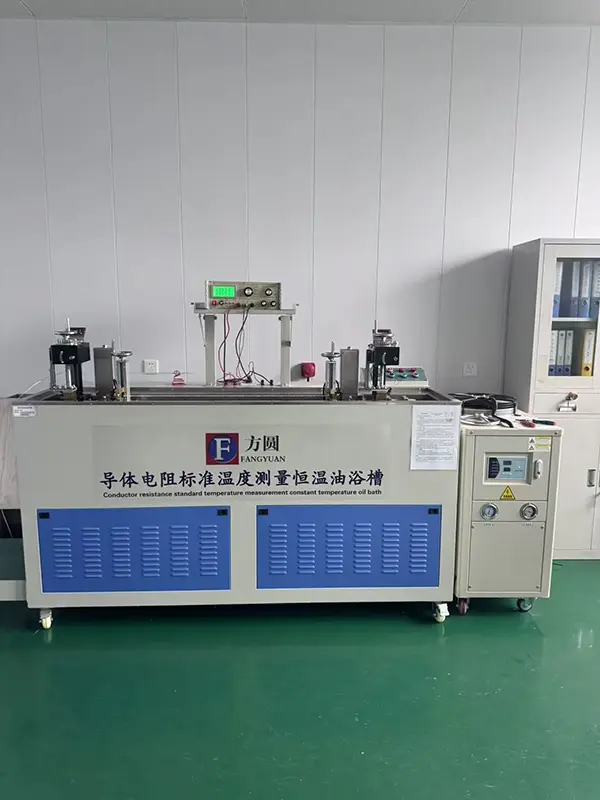

High-purity oxygen-free compacted stranded copper conductor. Ang sinusukat na resistensya ng DC ng konduktor ay mahigpit na pinananatili sa loob ng mga limitasyon sa pambansang pamantayan, na nagtatampok ng mababang pagkawala ng conductive. Sinusukat na pagtaas ng temperatura sa ilalim ng heavy-current load na ≤65K.

Triple-co-extruded XLPE Insulation Layer

Ginawa sa pamamagitan ng pinagsamang proseso ng triple-co-extrusion. Ang kapal ng pagkakabukod ay pare-pareho nang walang mga puwang sa hangin. Maaari itong matatag na makatiis ng 42kV power-frequency voltage test sa loob ng 1 oras nang walang breakdown. Ito ang nagsisilbing core pressure-bearing structure ng Qiancheng 21/35kV XLPE Insulated Power Cable.

Shielding Layer

Pinagsamang istraktura ng panloob na semi-conductive na kalasag at panlabas na semi-conductive na kalasag, na nagpapapantay sa pamamahagi ng electric-field at pinipigilan ang pagkasira ng pagkakabukod na dulot ng lokal na konsentrasyon ng electric-field.

Armoring at Outer Sheath

Ang steel-tape armoring ay lumalaban sa puwersa ng pagdurog at pinsala mula sa paghuhukay sa ilalim ng lupa. Ang panlabas na kaluban ng HDPE ay nagbibigay ng acid-alkali corrosion resistance at UV-aging resistance, na angkop para sa maraming sitwasyon ng pagtula: direktang paglilibing, pag-install ng conduit at pagruruta ng cable-tray.

Pangunahing Mga Bentahe ng Produkto

Napakahusay na Insulation Stability

Ang XLPE cross-linked na materyal ay may klase ng paglaban sa temperatura na 90 ℃. Maaari itong makatiis ng panandaliang labis na karga sa 250 ℃ sa loob ng 5 segundo nang hindi natutunaw. Halos hindi bumababa ang pagkakabukod sa ilalim ng pangmatagalang paghahatid ng mabigat na karga, na binabawasan ang dalas ng pagpapanatili ng line-fault.

Full-traceable Quality Control

Mga pamamaraan ng pagsubok mula sa papasok na inspeksyon ng tanso-materyal hanggang sa tapos na paghahatid ng cable. Ang pangunahing data ng pagsubok kasama ang boltahe-withstand, partial discharge at thermal aging ay naitala sa system. Maa-access ng mga mamimili ang lahat ng orihinal na data ng pagsubok sa pamamagitan ng mga batch number.

Mas mababang Pagkalugi at Mas Matipid sa Enerhiya

Ang Performance Compact-formed conductor ay nakakamit ng filling coefficient na higit sa 92%. Kung ikukumpara sa mga ordinaryong maluwag na naka-stranded na mga cable, bumababa ang boltahe ng linya ng humigit-kumulang 7% sa aktwal na pagsukat, na nakakatipid sa pagkawala ng kuryente sa panahon ng pangmatagalang operasyon ng power-grid.

Malakas na Pagkakatugma sa Pag-customize

Nako-customize na Qiancheng 21/35kV XLPE Insulated Power Cable na opsyon: LSZH halogen-free low-smoke sheath, Class-A flame-retardant type at fire-resistant type, na umaangkop sa mga espesyal na kondisyon sa pagtatrabaho na proteksiyon sa sunog gaya ng mga tunnel at nakapaloob na power-distribution room.

Karaniwang Mga Alituntunin sa Pag-install at Paglalagay

Direktang inilibing na Paglalatag

Maglagay ng pinong buhangin na unan sa ilalim ng trench bago itabi. Lalim ng libing ng mga nakabaluti na kable ≥0.8m. Iwasan ang mga lugar na napapailalim sa paggulong ng mabigat na sasakyan. Kumpletuhin ang pagmamarka ng ruta pagkatapos ng konstruksiyon upang maiwasan ang pagputol ng cable sa pamamagitan ng paghuhukay sa ibang pagkakataon.

Cable-tray / Paglalagay ng Tunnel

Para sa solong Qiancheng 21/35kV XLPE Insulated Power Cable, ang laying bending radius ay hindi dapat mas mababa sa 15 beses na cable outer diameter. Magreserba ng init-dissipation gaps para sa multi-cable arrangement para maiwasan ang sobrang init na dulot ng siksik na stacking.

Paglalagay ng Mga Paghihigpit sa Kapaligiran

Iwasan ang pangmatagalang paglulubog sa malakas na kinakaing dumi at hindi protektadong pagkakalantad sa labas sa ilalim ng matinding sikat ng araw. Painitin muna ang mga kable bago ilagay sa temperaturang mababa sa 0 ℃ upang maiwasan ang malutong na pagbitak ng panlabas na kaluban.

Pagtanggap sa Pagkumpleto

Dapat isagawa ang power-frequency voltage-withstand retest pagkatapos makumpleto ang pagtula. Ang power-on switching ay pinapayagan lamang pagkatapos makapasa sa mga pagsubok. Ang aming mga propesyonal na technician ay maaaring ipadala upang magbigay ng on-site na gabay sa pagtanggap.

FAQ

Q1: Anong mga praktikal na benepisyo ang maidudulot ng compacted-stranded conductor na proseso ng 21/35kV XLPE Insulated Power Cable?

A: Kung ikukumpara sa isang conventional loosely stranded conductor, ang compact na construction ay maaaring mabawasan ang mga gaps ng conductor at suportahan ang mas mababang electrical resistance. Nakakatulong din ito na pamahalaan ang pagtaas ng temperatura sa ilalim ng high-current loading, na kapaki-pakinabang para sa pangmatagalang mga application ng power transmission.

Q2: Anong panandaliang overload na temperatura ang kayang tiisin ng XLPE insulation?

A: Ang pangmatagalang operating temperatura ng XLPE insulation ay 90 ℃. Sa ilalim ng short-circuit o short-duration overload na mga kondisyon, ang insulation ay maaaring makatiis ng mga temperatura na hanggang 250 ℃ para sa isang tinukoy na maikling panahon. Ang aktwal na mga limitasyon sa pagpapatakbo ay dapat sumunod sa naaangkop na pamantayan ng cable at mga kondisyon ng pag-install.

Q3: Anong mga function ang ginagawa ng panloob at panlabas na semi-conductive na mga kalasag?

A: Ang panloob at panlabas na semi-conductive na mga layer ay tumutulong na kontrolin ang pamamahagi ng electric-field sa paligid ng pagkakabukod. Sa pamamagitan ng pagbabawas ng localized electric-field concentration sa conductor at insulation interface, sinusuportahan ng shielding system ang stable na insulation performance sa panahon ng high-voltage na operasyon.

Q4: Ano ang mga pangunahing punto ng konstruksiyon para sa direktang inilibing na pag-install?

A: Ang isang armored construction ay karaniwang mas gusto kung saan ang direktang paglilibing ay nangangailangan ng karagdagang mekanikal na proteksyon. Ang isang angkop na sand cushion ay maaaring ibigay sa ilalim ng trench, at ang lalim ng libing ay dapat matugunan ang naaangkop na detalye ng proyekto. Ang mga ruta ng cable ay dapat ding malinaw na markahan pagkatapos ng pag-install, lalo na sa mga lugar kung saan maaaring mangyari ang paghuhukay sa ibang pagkakataon o trapiko ng sasakyan.

Q5: Ano ang mga kinakailangan sa baluktot at pagsasaayos para sa mga cable tray o pag-install ng tunnel?

A: Ang minimum na radius ng bending para sa isang cable ay hindi dapat mas mababa sa 15 beses sa panlabas na diameter maliban kung iba ang sinasabi ng naaangkop na detalye. Kapag ang ilang mga cable ay naka-install nang magkatulad, ang sapat na espasyo ay dapat mapanatili para sa pag-alis ng init. Ang labis na pagsasalansan ay dapat na iwasan upang maiwasan ang hindi kinakailangang pagtaas ng temperatura.

Q6: Anong mga kapaligiran ang hindi angkop para sa direktang pagtula?

A: Ang pangmatagalang pagkakalantad sa malakas na kinakaing dumi sa alkantarilya at hindi protektadong mga kondisyon sa labas na may matinding sikat ng araw ay dapat na iwasan maliban kung ang napiling konstruksyon ng cable ay na-verify para sa mga kapaligirang ito. Para sa pag-install sa mga nakapaligid na temperatura na mas mababa sa 0 ℃, dapat gawin ang naaangkop na mga hakbang sa pagpapainit upang mabawasan ang panganib ng malutong na pinsala sa kaluban.

Q7: Anong mga pagsubok ang dapat kumpletuhin bago pasiglahin ang naka-install na cable?

A: Pagkatapos ng pag-install, ang kinakailangang electrical inspection at power-frequency voltage withstand test ay dapat makumpleto ayon sa naaangkop na pamantayan at mga kinakailangan ng proyekto. Dapat lang na pasiglahin ang circuit pagkatapos maipasa ang mga kinakailangang pagsubok at tinanggap ang pag-install. Maaaring magbigay ng teknikal na tulong para sa mga kinakailangan sa pagtanggap na partikular sa proyekto.
