18/30kV XLPE Insulated Power Cable

Para sa high-voltage power distribution engineering projects, ang Qiancheng 18/30kV XLPE Insulated Power Cable ang mas gustong pagpipilian. Natutugunan nito ang mga kinakailangan sa pagtatayo ng 30-kV-class na power transmission at mga proyekto sa pamamahagi.

Mga Detalye ng Produkto at Talahanayan ng Mga Parameter ng Teknikal

Mga Bentahe Kumpara sa Mga Peer Products

Nangungunang Insulation Technology

Ang mataas na kalidad na XLPE cross-linked polyethylene insulation ay pinagtibay, nilagyan ng triple-co-extrusion production line at online na pagsukat ng kapal ng laser upang matiyak ang pare-parehong kapal ng pagkakabukod at pagbawalan ang pagbuo ng puno ng tubig. Kung ikukumpara sa mga ordinaryong cable, naghahatid ito ng mas mababang pagkawala ng dielectric, na may dinisenyong panlabas na buhay ng serbisyo hanggang 40 taon.

Na-optimize na Double-layer Shield Structure

Double copper-tape shield na may lap rate ≥25%. Ito ay pumasa sa mahigpit na boltahe-withstand at partial-discharge na mga pagsubok, na may kakayahang makayanan ang malakihang pagbabagu-bago ng karga ng grid at binabawasan ang mga panganib ng hindi inaasahang pagkasira at pagkawala ng kuryente.

Nababaluktot na Mga Pagpipilian sa Materyal

Ang mga bersyon ng copper-core ay nagtatampok ng mababang linya ng pagkawala, na angkop para sa mga short-distance na heavy-load na substation. Ang Aluminum-core YJLV ay nagpapababa ng self-weight ng 30%, na epektibong nakakabawas sa kabuuang gastos sa transportasyon at paglalagay para sa malayuang mga proyekto ng paghahatid ng kuryente.

Kumpleto ang Quality Traceability System

Ang bawat batch ng Qiancheng 18/30kV XLPE Insulated Power Cable ay sumasailalim sa independiyenteng pagsubok na may mga pansubok na video na naka-archive. Ang mga nasusubaybayang QR-code ay ibinigay. Sinusuportahan ang on-site na random na inspeksyon ng customer upang maiwasan ang mga pagkakaiba sa kalidad sa pagitan ng sample at mass-produced na mga produkto.

Opsyonal na LSZH Halogen-free Low-smoke na Bersyon

Ang halogen-free low-smoke na variant ay gumagawa ng kaunting usok na hindi nakakalason sa panahon ng pagkasunog. Ang mga kumpletong hanay ng mga sertipiko ng pagsubok ng IEC sa parehong Chinese at English ay magagamit para sa madaling pagpasa ng pagtanggap sa kaligtasan ng sunog para sa mga pampublikong proyekto sa imprastraktura.

Pagganap ng Kaligtasan

Kaligtasan sa Elektrisidad

Isinasagawa ang mahigpit na high-voltage withstand at partial-discharge test bago ihatid. Ito ay gumagana nang matatag sa mga mahalumigmig na minahan at mga planta ng kemikal, na nagpapababa ng mga panganib sa pagkabigo ng short-circuit at pagkasira ng pagkakabukod.

Pagganap ng kaligtasan sa sunog

Ang custom na halogen-free na low-smoke na bersyon ay self-extinguishing sa apoy at hindi naglalabas ng mga kinakaing unti-unti na nakakalason na usok, pag-iwas sa paglisan ng mga tauhan sa mga sitwasyon ng sunog at akma para sa mga proyektong pang-inhinyero na maraming tao.

Pangmatagalang Kaligtasan sa Operasyon

Lumalaban sa pagtanda at lumalaban sa UV. Ito ay lumalaban sa pinsala at pagtanda sa ilalim ng pangmatagalang direct-buried o panlabas na pagtula, na lubos na nakakabawas ng mga gastos para sa pana-panahong inspeksyon at pagpapalit ng cable.

Mga Sitwasyon ng Application

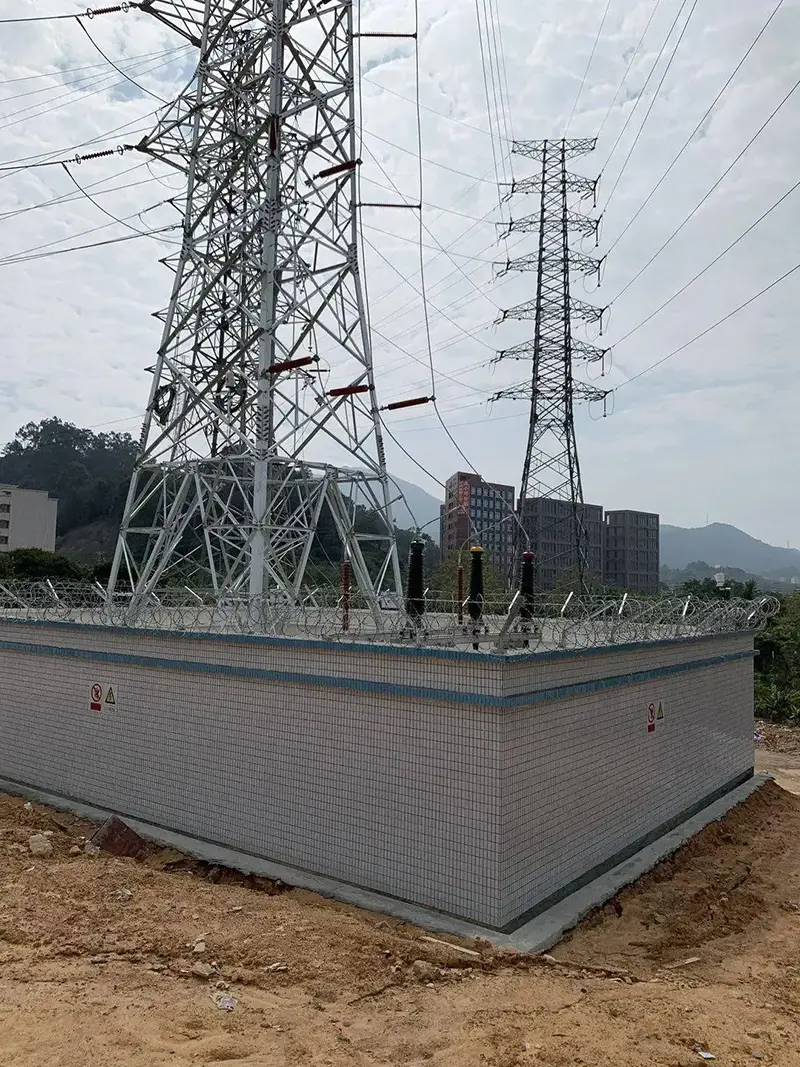

Mga substation sa lungsod, malalaking parkeng pang-industriya, base ng minahan at kemikal, transit ng tren, komprehensibong utility tunnel sa ilalim ng lupa, at sumusuporta sa mga linya ng paghahatid ng kuryente para sa mga bagong-enerhiya na istasyon ng kuryente.

Mga Kinakailangan sa Pag-install at Paglalatag

1. Ang temperatura ng ambient laying ay hindi dapat mas mababa sa 0 ℃. Inirerekomenda ang pre-heating ng mga cable bago ang pagtatayo sa mababang temperatura upang maiwasan ang malutong na pagkasira ng pagkasira ng pagkakabukod.

2. Mahigpit na sundin ang mga pagtutukoy para sa minimum na radius ng baluktot. Ilayo ang mga kable sa mga matutulis na gilid at sulok upang maiwasan ang pagkamot ng kaluban at pagpasok ng tubig na maaaring mag-trigger ng pagtanda ng insulation.

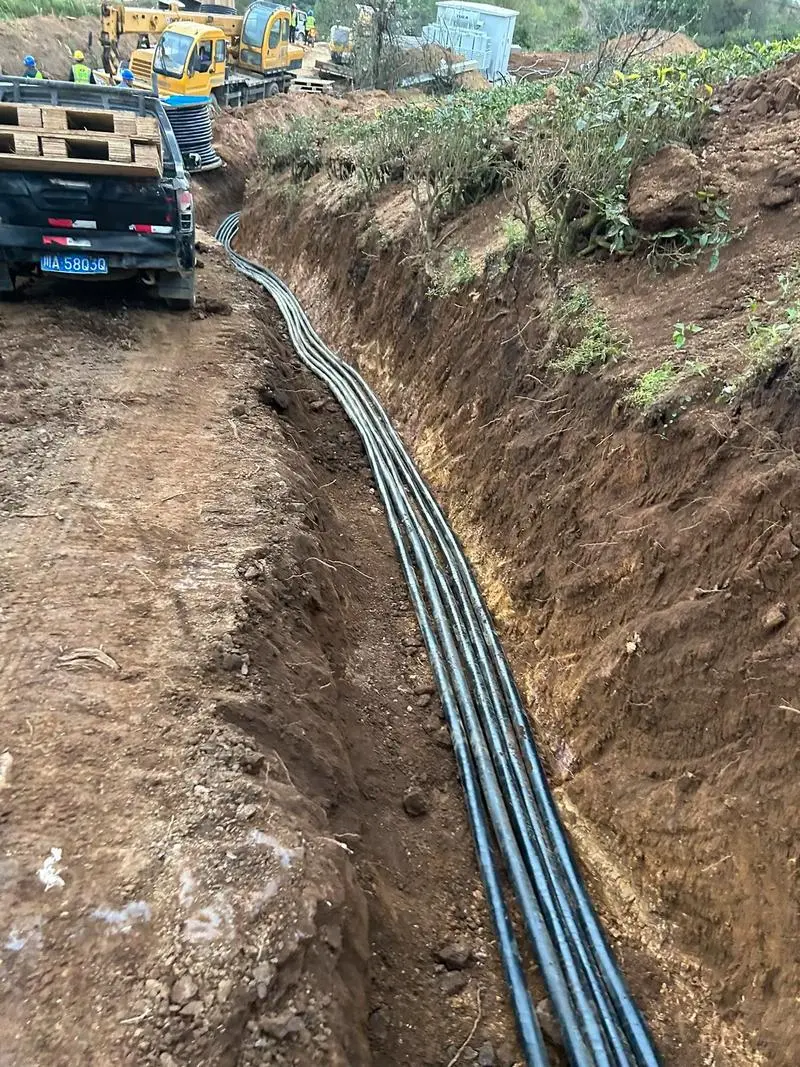

3. Ang mga katanggap-tanggap na paraan ng pagtula ay kinabibilangan ng panloob na pagruruta ng cable-tray, cable tunnels, cable trenches, pag-install ng conduit at direktang paglilibing sa maluwag na lupa. Ang mga nakabaluti na cable ay maaaring makatiis ng banayad na mekanikal na panlabas na puwersa.

4. Ang mga single-core AC cable ay hindi dapat iruruta sa loob ng steel conduits nang nag-iisa, para maiwasan ang eddy-current heating na nagpapabilis sa pagtanda ng cable.

FAQ

Q1: Ang kapal ng pagkakabukod ng 18/30kV XLPE Insulated Power Cable ay medyo makapal. Paano pinananatili ang pare-parehong kapal sa panahon ng paggawa?

A: Ang isang triple-co-extrusion na linya ng produksyon na may online na pagsukat ng kapal ng laser ay ginagamit upang subaybayan ang mga sukat ng pagkakabukod sa panahon ng produksyon. Nakakatulong ito na mapanatili ang pare-parehong kapal ng pagkakabukod ng XLPE at sumusuporta sa matatag na pagganap ng dielectric. Ang nakasaad na buhay ng serbisyo ng disenyo para sa mga panlabas na aplikasyon ay maaaring umabot ng 40 taon sa ilalim ng tinukoy na mga kondisyon sa pagpapatakbo.

Q2: Anong protective function ang ibinibigay ng double copper-tape shield sa ilalim ng power-grid load fluctuations?

A: Ang copper-tape shield ay may tinukoy na lap rate na ≥25%. Ang shielding system, kasama ang voltage-withstand at partial-discharge testing, ay tumutulong sa pagkontrol sa electrical field at sumusuporta sa insulation performance kapag ang power system ay nakakaranas ng mga pagbabago sa operating load.

Q3: Paano dapat piliin ang mga bersyon ng copper-core at aluminum-core para sa mga proyektong pang-malayuang substation?

A: Karaniwang isinasaalang-alang ang copper-core construction kung saan kinakailangan ang mas mataas na conductivity at heavy-load transmission sa mas maiikling distansya. Maaaring isaalang-alang ang konstruksyon ng Aluminum-core YJLV para sa mas mahabang mga ruta ng paghahatid kung saan ang mas mababang timbang ng cable ay isang mahalagang kadahilanan. Ang huling pagpipilian ay dapat ding isaalang-alang ang kasalukuyang kapasidad, pagbaba ng boltahe, mga kondisyon ng pag-install at kabuuang haba ng cable.

Q4: Paano gumaganap ang cable sa mahalumigmig na mataas na boltahe na kapaligiran tulad ng mga minahan at mga kemikal na halaman?

A: Ang mga nauugnay na high-voltage withstand at partial-discharge na mga pagsubok ay isinasagawa ayon sa naaangkop na mga kinakailangan. Ang XLPE insulation ay nagbibigay ng electrical insulation system, habang ang cable construction ay dapat piliin ayon sa moisture exposure, temperatura, kemikal na contact at iba pang kundisyon ng site sa mga minahan o mga pasilidad ng kemikal.

Q5: Ano ang dapat isaalang-alang para sa pangmatagalang direct-buried at outdoor installation?

A: Ang cable construction ay nagbibigay ng paglaban sa pagtanda at UV exposure, habang ang mga armored na bersyon ay nag-aalok ng karagdagang mekanikal na proteksyon para sa mga kondisyon ng pag-install kung saan ang cable ay maaaring malantad sa mga panlabas na puwersa. Para sa direktang ibinaon o panlabas na mga aplikasyon, ang uri ng kaluban, mga kondisyon ng lupa, pagkakalantad sa sikat ng araw at mekanikal na proteksyon ay dapat suriin bago i-install.

Q6: Ano ang dapat isaalang-alang kapag baluktot ang cable sa panahon ng pag-install?

A: Ang tinukoy na minimum na radius ng baluktot ay dapat na obserbahan sa buong pag-install. Ang mga matatalim na gilid, labis na baluktot at sapilitang paghila ay dapat na iwasan upang maiwasan ang pinsala sa kaluban. Ang wastong paghawak ay partikular na mahalaga para sa mga high-voltage cable system dahil ang mekanikal na pinsala ay maaaring makaapekto sa insulation system at sa pangmatagalang pagganap nito.

Q7: Kailan mas gusto ang halogen-free na low-smoke na bersyon kaysa sa isang karaniwang uri ng sheath?

A: Ang bersyon na low-smoke na walang halogen ay inilaan upang limitahan ang usok at mga kinakaing unti-unting paglabas na naglalaman ng halogen sa panahon ng pagkasunog. Maaari itong isaalang-alang para sa napakaraming okupado o nakapaloob na imprastraktura, kabilang ang mga pasilidad ng rail transit at underground utility tunnels, kung saan ang mga kinakailangan sa usok at sunog ay higit na hinihingi.

Q8: Anong mga pag-iingat ang kinakailangan kapag nag-i-install ng cable sa mababang temperatura?

A: Ang inirerekumendang temperatura sa paligid ng pagtula ay hindi dapat mas mababa sa 0 ℃ maliban kung iba ang tinukoy ng naaangkop na pamamaraan sa pag-install. Kung saan kailangan ang pag-install ng mababang temperatura, dapat sundin ang naaangkop na mga hakbang sa pagpapainit upang mabawasan ang panganib ng malutong na pinsala sa pagkakabukod. Para sa mga single-core AC cable, ang pag-install sa loob ng mga bakal na conduit ay dapat ding sundin ang mga naaangkop na kinakailangan upang maiwasan ang labis na eddy-current heating.
