Pangunahing Modelo ng Produkto: KVVR
Ang Copper PVC Flexible Control Cable ay isang 450/750V control cable na binuo sa paligid ng mga stranded copper conductor at PVC insulation at sheath. Ang flexible na konstruksyon ng conductor ay nagbibigay-daan sa cable na sundan ang mas mahigpit na routing path kaysa sa solid o matibay na conductor, na kapaki-pakinabang kapag ang control wiring ay kailangang dumaan sa mga cabinet, tray, conduit o mga koneksyon ng kagamitan. Ang pangunahing tungkulin nito ay ang paghahatid ng kontrol, pagsukat at pagsubaybay sa mga signal sa loob ng mababang boltahe na mga electrical system.
Para sa mga automatic-control at auxiliary circuit, ang conductor cross-section, bilang ng mga core, paraan ng pag-install at electrical resistance ay mahalaga kapag tinutukoy ang cable. Ang mga available na laki ng conductor ay sumasaklaw sa mga karaniwang kinakailangan sa control-wiring, habang ang iba't ibang core configuration ay maaaring mapili ayon sa disenyo ng circuit.
|
Nominal Cross-section (mm²) |
Max Single-wire Diameter ng Conductor (mm) |
PVC Insulation Thickness (mm) |
20℃ DC Conductor Resistance (Ω/km) |
20℃ DC Conductor Resistance (Ω/km) |
|
|
|
|
Non-plated Metal |
Plated Metal |
|
0.5 |
0.21 |
0.6 |
39.0 |
40.1 |
|
0.75 |
0.21 |
0.6 |
26.0 |
26.7 |
|
1.0 |
0.21 |
0.6 |
19.5 |
20.0 |
|
1.5 |
0.26 |
0.7 |
13.3 |
13.7 |
|
2.5 |
0.26 |
0.8 |
7.98 |
8.21 |
|
4 |
0.31 |
0.8 |
4.95 |
5.09 |
|
6 |
0.31 |
0.8 |
3.30 |
3.39 |

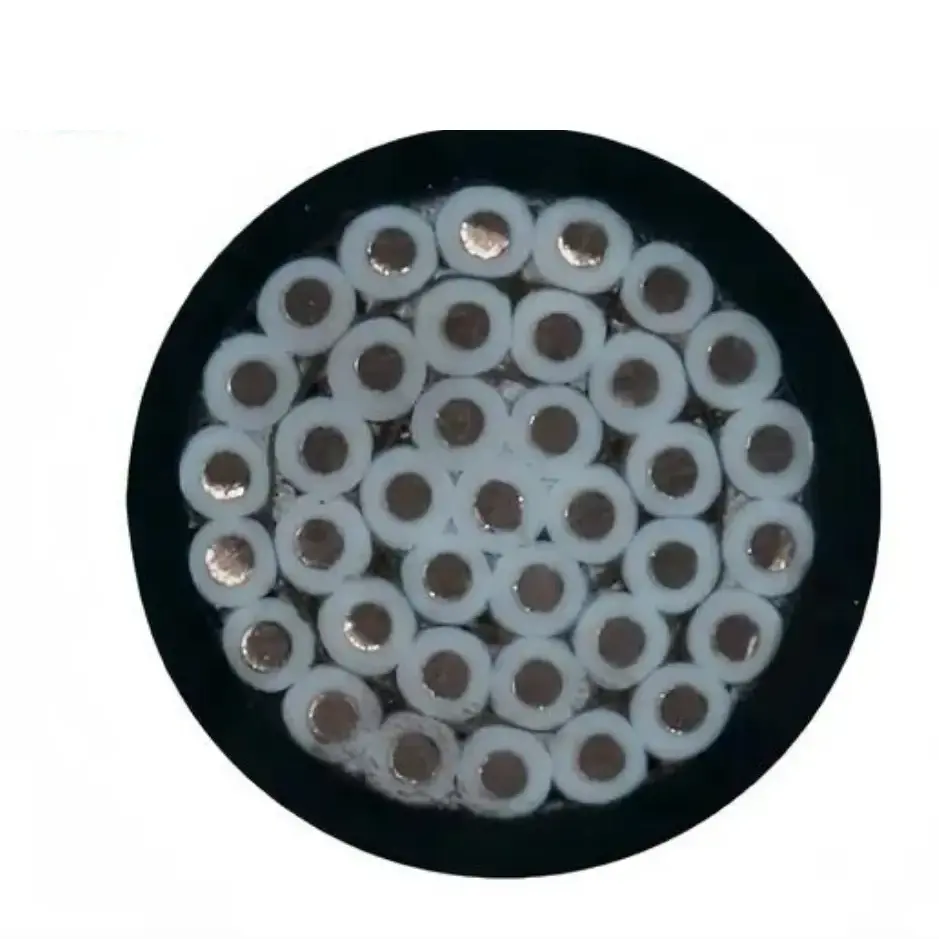

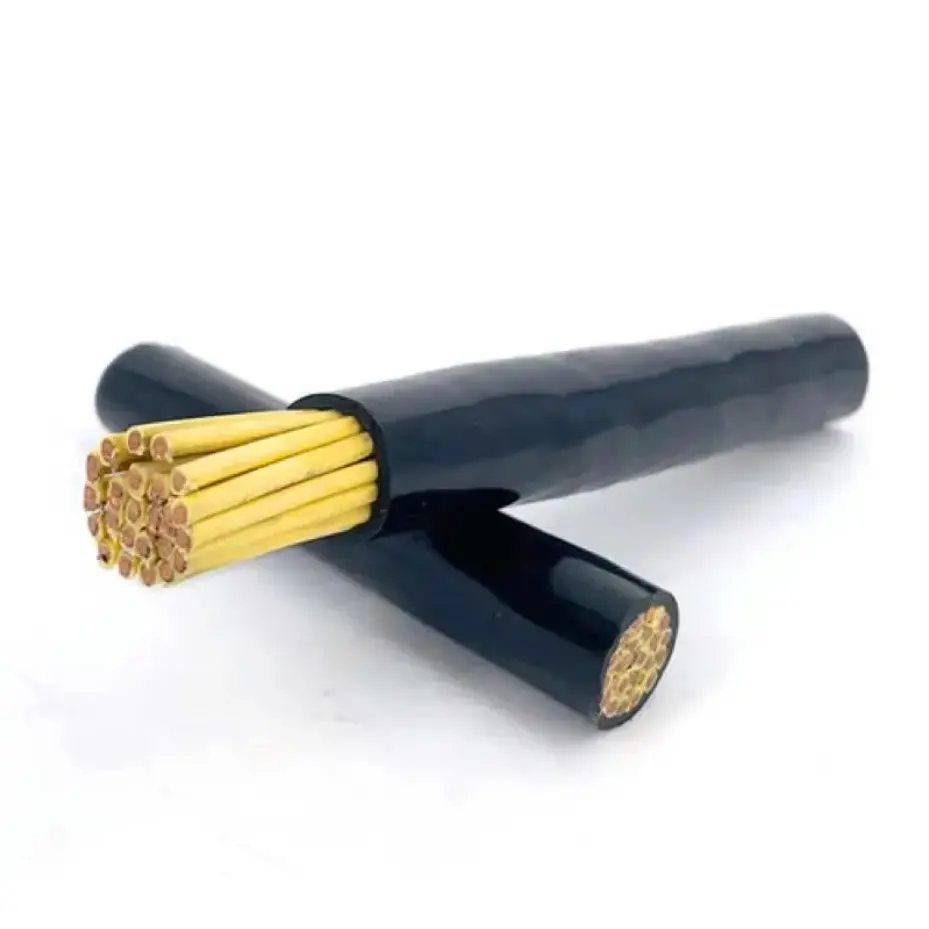

Ang konduktor ay binubuo ng maramihang pinong tanso na hibla sa halip na isang solidong konduktor. Ang construction na ito ay nagbibigay ng mekanikal na flexibility na kailangan para sa pagruruta ng control wiring sa paligid ng mga terminal, mga bahagi ng cabinet at cable management system. Ang resistensya ng konduktor sa 20 ℃ ay ibinibigay sa talahanayan ng detalye para sa parehong hindi naka-plated at naka-plated na mga kondisyon ng metal.
Ang PVC ay ginagamit bilang pangunahing insulating material sa paligid ng conductor, na ang cable construction ay nagbibigay ng electrical separation sa pagitan ng mga indibidwal na conductor at ng nakapalibot na kapaligiran. Ang nakalistang kapal ng pagkakabukod ay nag-iiba sa conductor cross-section, na nagbibigay-daan sa pagtutukoy na masuri laban sa nilalayong mga kinakailangan sa circuit.
Inilalagay ng 450/750V rating ang cable na ito sa loob ng isang karaniwang low-voltage control at auxiliary wiring range. Ito ay inilaan para sa mga electrical control at monitoring circuit sa halip na bilang isang kapalit para sa mga power cable na pinili para sa mas mataas na boltahe na transmisyon. Ang huling pagpili ay dapat sumunod sa boltahe, kasalukuyang, pag-install at mga kinakailangan sa kagamitan ng kumpletong circuit.
Ang Copper PVC Flexible Control Cable ay ginagamit sa mga control at auxiliary circuit kung saan ang ruta ng mga kable ay kinabibilangan ng mga cabinet, mga koneksyon sa kagamitan o iba pang mga lokasyon na nangangailangan ng mas madaling paghawak sa panahon ng pag-install.
1. Power Industry: Mga control cabinet sa mga power distribution room, generator-set control wiring at pangalawang signal circuit para sa mga substation.
2. Industrial Automation: Internal control na mga wiring para sa production-line equipment, machine tools, fan, water pump at drying equipment.
3. Mga Proyekto sa Pagsuporta sa Pagbuo: Central air-conditioning control modules, elevator control cabinet, underground machine room at building lighting linkage system.
4. Metallurgical Manufacturing: Mga awtomatikong operation console at signal connection para sa production equipment sa mga industriyal na workshop.
5. Mga Pangkalahatang Sumusuportang Proyekto: Mga electrical control circuit para sa fire-protection linkage equipment at environmental-protection sewage-treatment equipment.
Ang mga control cabinet at kagamitan ay kadalasang naglalaman ng maraming terminal, bahagi at ruta ng cable sa loob ng limitadong espasyo. Ang na-stranded na konduktor ay ginagawang mas madaling i-ruta at wakasan ang cable kung saan hindi gaanong maginhawang hawakan ang isang matibay na konduktor.
Hindi lahat ng control circuit ay nangangailangan ng parehong conductor cross-section. Ang mga available na laki mula 0.5mm² hanggang 6mm² ay nagbibigay-daan sa detalye ng cable na maitugma sa mga kinakailangan sa circuit, mga kondisyon ng pag-install at mga katangian ng elektrikal ng konektadong kagamitan.
Ang paggamit ng isang multi-core cable ay maaaring gawing simple ang organisasyon ng mga kaugnay na control at monitoring circuit. Ang pangunahing dami ay dapat matukoy mula sa bilang ng mga kinakailangang signal, mga ekstrang circuit at ang pag-aayos ng mga kable ng kagamitan.
Ang resistensya ng konduktor at kapal ng pagkakabukod ay mga masusukat na parameter na maaaring suriin laban sa tinukoy na konstruksyon ng cable. Para sa pagkuha ng proyekto, ang kinakailangang cross-section, core configuration at naaangkop na teknikal na dokumentasyon ay dapat kumpirmahin bago ang produksyon o pagpapadala.
Para sa pagkuha ng control cable, ang pagtatasa ng kalidad ay dapat tumuon sa mga nasusubaybayang detalye ng materyal at nasusukat na mga parameter ng produksyon kaysa sa hitsura lamang. Maaaring kabilang sa mga nauugnay na pagsusuri ang konstruksyon ng konduktor, resistensya ng konduktor, mga sukat ng pagkakabukod at inspeksyon ng tapos na cable ayon sa naaangkop na mga kinakailangan sa produkto.
Ang Qiancheng ay maaaring magbigay ng mga detalye ng produkto at kaugnay na teknikal na impormasyon para sa pagpili ng proyekto. Para sa maramihan o mga order ng proyekto, ang kinakailangang modelo, conductor cross-section, core quantity, haba ng cable, packaging at dokumentasyon ay dapat kumpirmahin bago iproseso ang order.
Kapag pumipili ng ganitong uri ng control cable, maraming mga parameter ang dapat isaalang-alang nang magkasama sa halip na piliin ang laki ng konduktor nang nakapag-iisa.
1. Conductor Cross-section: Pumili ayon sa electrical load, circuit function at naaangkop na mga kinakailangan sa mga wiring.
2. Mga Pangunahing Dami: Tukuyin ang bilang ng control, monitoring at auxiliary circuit na kailangang dalhin ng cable.
3. Paraan ng Pag-install: Suriin kung ang cable ay iruruta sa isang cabinet, tray, conduit o koneksyon ng kagamitan at isaalang-alang ang kinakailangang flexibility.
4. Mga Electrical Parameter: Kumpirmahin ang rate na boltahe at pinapayagang resistensya ng conductor laban sa mga kinakailangan ng konektadong control system.
5. Dokumentasyon ng Proyekto: Para sa mga order sa engineering o pag-export, kumpirmahin ang kinakailangang sheet ng detalye, mga talaan ng inspeksyon at iba pang teknikal na dokumento bago ipadala.
Ang rate ng boltahe ay 450/750V. Gumagamit ang cable ng mga stranded copper conductor na may PVC insulation at nilayon para sa low-voltage control at auxiliary circuit.
Sinasaklaw ng talahanayan ng detalye ang mga nominal na cross-section mula 0.5mm² hanggang 6mm². Ang aktwal na pagpili ay dapat na nakabatay sa mga kinakailangan sa kuryente at mga kondisyon ng pag-install ng control circuit.
Oo. Maaaring magbigay ng teknikal na impormasyon para sa naaangkop na laki ng conductor at pagsasaayos ng cable, kabilang ang diameter ng conductor, kapal ng pagkakabukod ng PVC at 20℃ DC conductor resistance.
Magagamit ito sa mga kabinet ng kontrol sa pamamahagi ng kuryente, kagamitang pang-industriya na automation, mga sistema ng kontrol sa elevator, mga kontrol sa sentral na air-conditioning, kagamitang metalurhiko at mga sistema ng kontrol sa elektrikal na proteksyon sa kapaligiran.
Kumpirmahin muna ang rated boltahe, conductor cross-section, kinakailangang core quantity, ruta ng pag-install at mga kondisyon sa kapaligiran. Ang detalye ng cable ay maaaring itugma sa mga kinakailangan sa elektrikal at mekanikal ng system.
Ang haba ng cable at mga kinakailangan sa pagsasaayos ay maaaring talakayin ayon sa proyekto. Para sa hindi karaniwang mga order, ang kinakailangang laki ng conductor, dami ng core, haba, packaging at teknikal na dokumentasyon ay dapat kumpirmahin bago ang produksyon.
