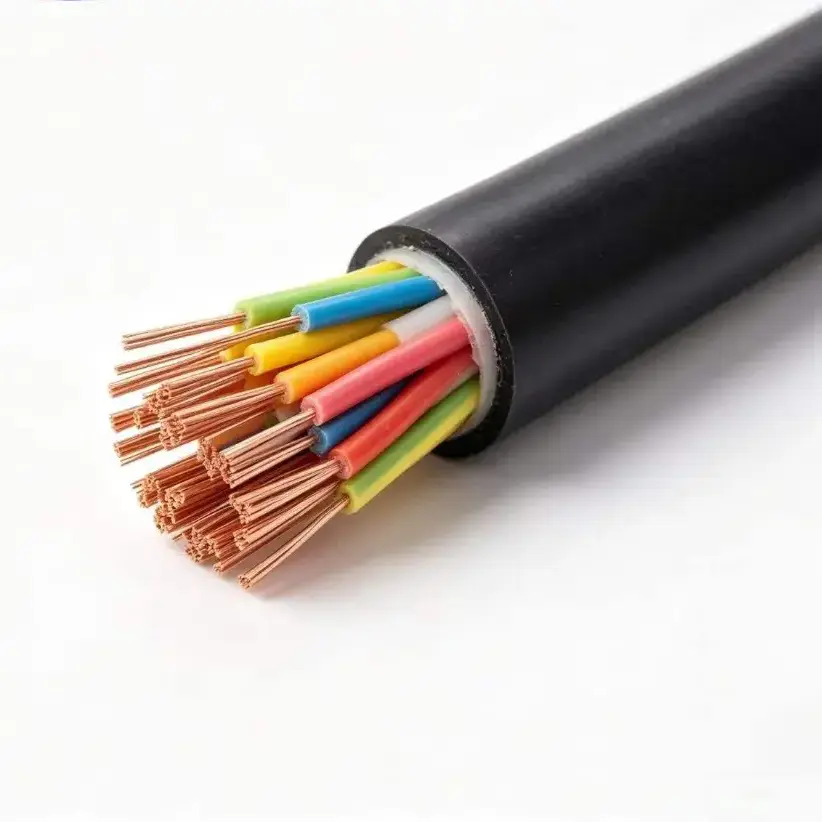

XLPE Copper Control Cable

Mga Modelo ng Produkto: KYJV, KYJVP, KYJV22, KYJY, atbp.

Ang XLPE Copper Control Cable ay ginagamit para sa mababang boltahe na kontrol, instrumentasyon at mga circuit ng signal kung saan kailangan ng insulation system na tumanggap ng mataas na temperatura ng operating. Pinagsasama ng karaniwang konstruksyon ang high-purity oxygen-free copper conductor na may XLPE insulation at isang PVC outer sheath, na may hindi armored, shielded at steel-tape armored configuration na available para sa iba't ibang kondisyon sa pag-install.

Tinutukoy ng ibinigay na teknikal na data ang isang naka-rate na boltahe na 450/750V, isang maximum na pangmatagalang temperatura ng pagpapatakbo na 90 °C at karaniwang mga cross-section ng conductor mula 0.75 hanggang 6 mm². Depende sa circuit at laying method, ang cable ay maaaring ibigay sa solid o flexible conductors, multiple core configurations, shielding, armoring o WDZ low-smoke zero-halogen construction.

Detalye ng Produkto, Mga Dimensyon at Talaan ng Parameter ng Teknikal

Mga Katangian sa Konstruksyon at Elektrisidad

1. XLPE Insulation

Ang cross-linked polyethylene ay bumubuo sa pangunahing insulation layer. Ang ibinigay na detalye ay nagbibigay ng maximum na pangmatagalang operating temperature na 90 °C at isang panandaliang overload tolerance na 130 °C. Ang hanay ng temperatura na ito ay isa sa mga pangunahing dahilan upang isaalang-alang ang XLPE insulation kapag ang isang control installation ay maaaring gumana sa itaas ng mga tipikal na kondisyon ng general-purpose PVC-insulated wiring.

2. Mga Opsyon sa Copper Conductor

Ang konduktor ay tinukoy bilang 99.99% high-purity oxygen-free na tanso. Gumagamit ang KYJV ng Class 1 solid conductor, habang nakalista ang KYJVR na may Class 5 flexible conductor. Ang konstruksiyon ng konduktor ay maaaring itugma sa mga nakapirming mga kable o mga pag-install kung saan kinakailangan ang karagdagang flexibility.

3. PVC Sheath at Functional na Variant

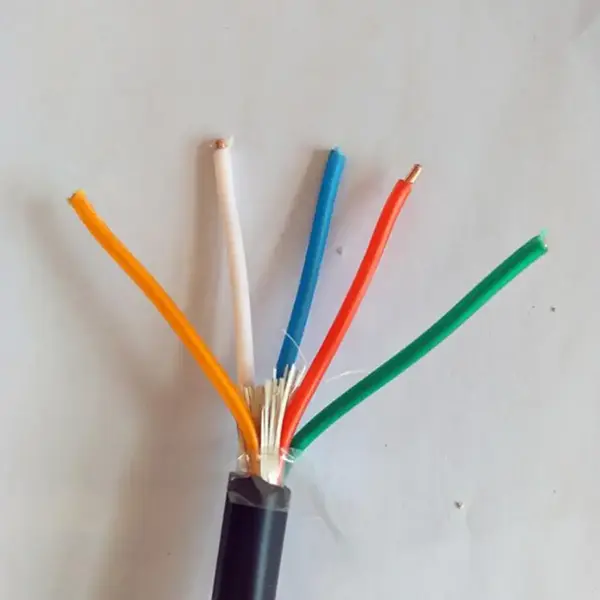

Ang karaniwang panlabas na kaluban ay PVC, na may WDZ na low-smoke na zero-halogen na bersyon na magagamit bilang isang na-upgrade na opsyon. Ang Shielded KYJVP ay nagdaragdag ng copper-braided shielding, habang ang KYJV22 ay gumagamit ng steel-tape armor para sa mga application na nangangailangan ng karagdagang mekanikal na proteksyon. Ang mga variant na ito ay nagpapahintulot sa cable construction na itugma sa nakapaligid na pag-install sa halip na gumamit ng isang configuration para sa bawat proyekto.

Pagpili ng Tamang Configuration

Ang dami ng core ay dapat tumutugma sa bilang ng control, instrumentation o mga circuit ng proteksyon na inihatid ng cable. Sinasaklaw ng karaniwang hanay ang 2 hanggang 61 na mga core, habang ang mga cross-section ng conductor ay mula 0.75 hanggang 6 mm². Ang kinakailangang laki ng konduktor ay dapat matukoy mula sa pag-load ng circuit, pinahihintulutang pagbaba ng boltahe at mga kondisyon ng pag-install sa halip na piliin lamang ng bilang ng mga core.

Tinutukoy ng mga kondisyon ng pag-install kung kailangan ng karagdagang proteksyon. Ang walang sandata na KYJV o KYJVR ay inilaan para sa mga cable tray, panloob na conduit at fixed cable-trench wiring. Ang KYJVP ay maaaring isaalang-alang kung saan ang electromagnetic interference ay isang alalahanin, habang ang KYJV22 ay inilaan para sa mga tinukoy na installation na nangangailangan ng steel-tape armor at mekanikal na proteksyon. Dapat ding isaalang-alang ang ibinigay na minimum na bending-radius value sa panahon ng pagruruta.

Mga Karaniwang Aplikasyon

1. Enerhiya at Electrical Equipment

Maaaring gamitin ang cable para sa low-voltage control at signal wiring na nauugnay sa PV equipment, energy-storage system, inverters, electrical cabinet at mga kaugnay na kagamitan. Ang XLPE insulation ay nagbibigay ng tinukoy na 90 °C na pangmatagalang hanay ng temperatura ng pagpapatakbo para sa mga pag-install kung saan ang mga temperatura ng kapaligiran o kagamitan ay nangangailangan ng ganitong antas ng pagganap ng pagkakabukod.

2. Industrial Automation

Ang mga control cabinet para sa mga machine tool, pump, fan, PLC system at kagamitan sa proseso ay maaaring mangailangan ng multi-core control wiring na may iba't ibang conductor at installation configuration. Ang mga bersyon ng flexible na conductor ay maaaring gawing simple ang pagruruta sa paligid ng mga terminal at cabinet ng kagamitan, habang ang mga shielded na bersyon ay available para sa mga circuit kung saan kailangang tugunan ang electromagnetic interference.

3. Municipal at Building Infrastructure

Maaaring gamitin ang hanay ng cable sa mga underground na utility tunnel, cable trenches, pagbuo ng mga electrical system at iba pang fixed low-voltage control installation. Kung ang mga cable ay nakalantad sa karagdagang mekanikal na pagkarga o nangangailangan ng direktang paglilibing na konstruksyon, ang nakabaluti na configuration ng KYJV22 ay nagbibigay ng ibang opsyon sa pag-install.

4. Kontrol at Proteksyon ng Power-System

Ang mga pangalawang circuit na may mababang boltahe sa mga substation, power plant, distribution room at mga de-koryenteng kagamitan ay maaaring gumamit ng mga multi-core control cable para sa pagkuha ng signal, interlocking at pagkontrol ng kagamitan. Ang pangwakas na modelo ay dapat na tumugma sa pag-andar ng circuit, laki ng konduktor, kinakailangan sa shielding at paraan ng pag-install.

5. Export Equipment at Engineering Projects

Para sa mga de-koryenteng kagamitan at proyektong pang-inhinyero na nakatuon sa pag-export, dapat kumpirmahin ang detalye ng cable laban sa mga naaangkop na kinakailangan ng proyekto bago ang produksyon. Maaaring tukuyin ang dokumentasyon, haba ng paghahatid, uri ng reel at anumang kinakailangang rekord ng inspeksyon kasama ang modelo at konstruksyon ng cable.

Mga Teknikal na Pagsusuri Bago Mag-order

Para sa isang panipi ng proyekto, karaniwang kasama sa pangunahing impormasyon ang modelo ng cable, na-rate na boltahe, klase ng konduktor, cross-section, pangunahing dami at kinakailangang haba. Kung ang cable ay iruruta malapit sa kagamitan na bumubuo ng electromagnetic interference, ang shielding requirement ay dapat na nakasaad nang hiwalay. Ang direktang libing o nakalantad na pag-install ay dapat ding matukoy upang masuri ang pangangailangan para sa baluti.

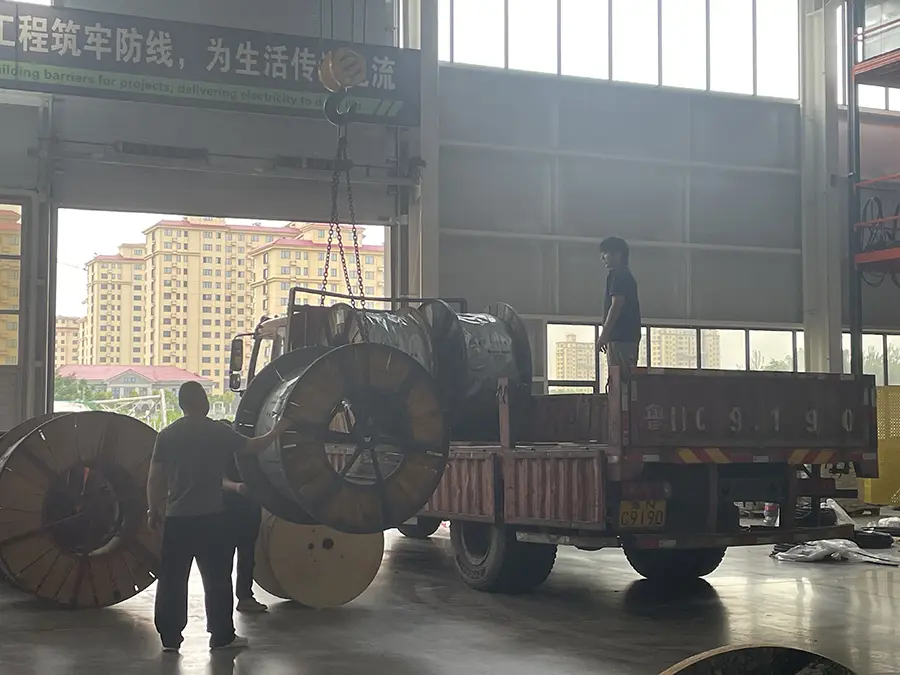

Para sa mga order sa pag-export, ang packaging at dokumentasyon ay dapat kumpirmahin sa yugto ng panipi. Ang ibinigay na detalye ay naglilista ng mga plastic reel at fumigated wooden reels, kasama ang customized na haba ng paghahatid. Dapat ding tukuyin ang mga espesyal na kinakailangan tulad ng WDZ low-smoke zero-halogen construction o cold-resistant na mga bersyon bago ang produksyon.

FAQ

1. Anong mga pamantayan ang tinukoy para sa cable na ito?

Inililista ng ibinigay na data ng produkto ang GB/T 9330 bilang pambansang pamantayan. Kung ang isang proyekto sa ibang bansa ay nangangailangan ng karagdagang mga pamantayan, mga sertipiko o mga dokumento ng inspeksyon, ang mga kinakailangang iyon ay dapat kumpirmahin ayon sa patutunguhang merkado at detalye ng proyekto.

2. Anong mga sukat ng konduktor at mga pangunahing dami ang magagamit?

Ang mga karaniwang cross-section ng conductor ay 0.75, 1.0, 1.5, 2.5, 4 at 6 mm². Ang mga karaniwang core configuration ay mula 2 hanggang 61 core, kabilang ang maramihang intermediate core count. Ang mga espesyal na dami ng core ay maaaring gawin ayon sa mga kinakailangan ng proyekto.

3. Ano ang operating temperature ng XLPE insulation?

Tinutukoy ng ibinigay na teknikal na data ang maximum na pangmatagalang operating temperature na 90 °C at isang panandaliang overload tolerance na 130 °C. Ang karaniwang minimum na temperatura ng pagtula ay ≥0 °C, habang ang isang bersyon na lumalaban sa malamig ay nakalista para sa direktang pag-install sa -30 °C.

4. Kailan kinakailangan ang isang shielded o armored na bersyon?

Maaaring isaalang-alang ang Shielded KYJVP kapag kailangang kontrolin ang electromagnetic interference sa signal o control circuit. Ang nakabaluti na KYJV22 ay inilaan para sa pagtula ng mga kondisyon na nangangailangan ng karagdagang mekanikal na proteksyon, kabilang ang tinukoy na direktang paglilibing sa ilalim ng lupa. Ang pinakamababang mga kinakailangan sa bending-radius ay iba para sa mga hindi armored, shielded at armored constructions.

5. Anong mga electrical test ang tinukoy bago ihatid?

Inililista ng ibinigay na detalye ang insulation resistance na ≥1000 MΩ·km sa 20 °C at isang finished-product withstand-voltage test na 3000V/5min na walang breakdown. Tinutukoy din ng talahanayan ang buong inspeksyon bago ihatid. Ang anumang inspeksyon na partikular sa proyekto o mga kinakailangan sa pagsubok ng third-party ay dapat kumpirmahin bago ang produksyon.

6. Maaari bang ipasadya ang haba ng paghahatid at pagkakagawa ng cable?

Oo. Inililista ng ibinigay na data ang mga naka-customize na haba ng paghahatid na may nakasaad na tolerance sa haba na ±0.5%. Ang mga espesyal na dami ng core, flexible conductor construction, shielding, armoring, WDZ low-smoke zero-halogen construction at cold-resistant na mga bersyon ay maaaring tukuyin ayon sa mga kinakailangan ng proyekto.
