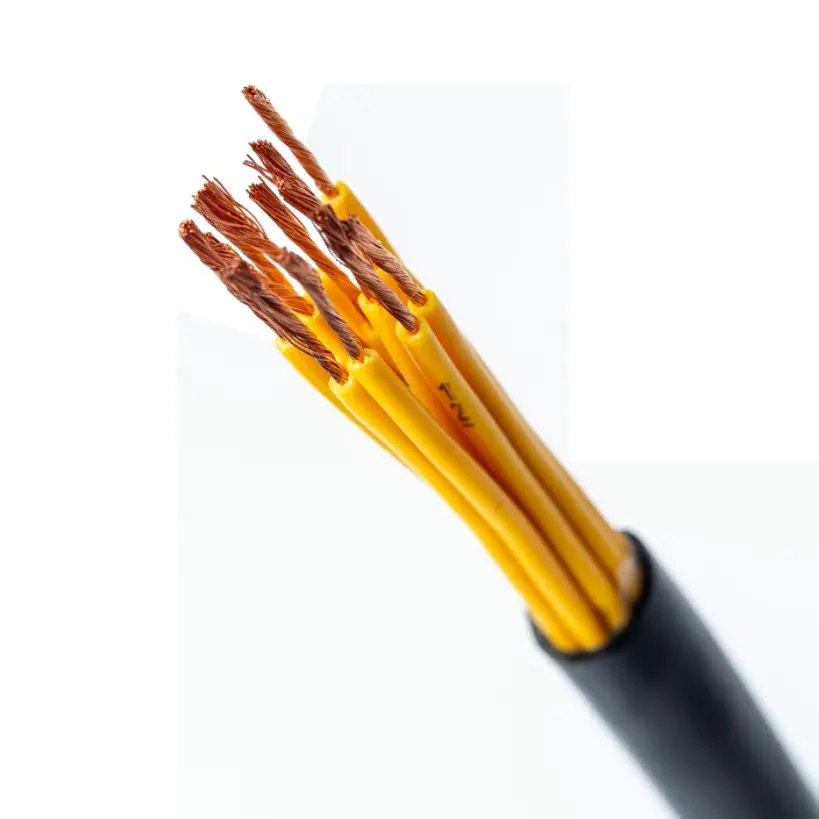

Copper PVC Flame Retardant Control Cable

Mga Modelo ng Produkto: ZR-KVV katulad ng Z(A,B,C,D)-KVV, ZR-KVVP katulad ng Z(A,B,C,D)-KVVP, ZR-KVV22 na Z(A,B,C,D)-KVV22, atbp.

Ang Copper PVC Flame Retardant Control Cable ay isang 450/750V control cable na gumagamit ng high-purity oxygen-free copper conductor, mica tape at flame-retardant PVC insulation at sheath. Class 1 solid, Class 2 stranded at Class 5 flexible conductor constructions ay available para sa iba't ibang kondisyon ng mga kable. Ang cable ay inilaan para sa control, monitoring at auxiliary circuits sa mga pang-industriyang pasilidad, mga gusali at iba pang mababang boltahe na mga electrical system kung saan kinakailangan ang flame-retardant at fire-resistant performance.

Ang cable construction ay maaari ding magsama ng opsyonal na copper wire braiding o copper tape shielding, na may mga core na dami mula 2 hanggang 61 core. Ang pagpili ay maaaring batay sa uri ng conductor, cross-section, core quantity, shielding requirements, installation method at ang naaangkop na fire-performance requirements ng proyekto.

Mga Dimensyon ng Pagtutukoy ng Produkto at Talahanayan ng Teknikal na Parameter

Konstruksyon at Pagganap

Mga Opsyon sa Conductor para sa Iba't ibang Kondisyon ng Wiring

Available ang cable sa solid, stranded o flexible copper conductor. Maaaring gamitin ang solid at stranded constructions kung saan ang ruta ng cable ay medyo naayos, habang ang mga flexible conductor ay mas maginhawa para sa mga wiring ng cabinet, mga koneksyon sa kagamitan at mga installation na nangangailangan ng mas madaling paghawak ng cable. Ang naaangkop na konstruksyon ng konduktor ay dapat mapili ayon sa paraan ng pag-install at mga kinakailangan sa makina.

Mica Tape at PVC Insulation

Binubuo ng mika tape ang layer na lumalaban sa sunog sa paligid ng konduktor, habang ang PVC ay nagbibigay ng pangunahing pagkakabukod ng kuryente. Ang panlabas na kaluban ay gawa rin sa flame-retardant PVC. Ang kumbinasyong ito ay nagbibigay sa cable ng parehong tinukoy na fire-resistant construction at flame-retardant na katangian para sa naaangkop na configuration ng cable.

Opsyonal na Shielding

Para sa mga circuit kung saan kailangang isaalang-alang ang electromagnetic interference, maaaring tukuyin ang copper wire braiding o copper tape wrapping bilang shielding layer. Ang nakalistang shielding coverage rate ay ≥80%. Dapat piliin ang may kalasag na konstruksiyon ayon sa uri ng signal, nakapaligid na kagamitang elektrikal at kapaligiran sa pag-install.

Kung saan Tinutugunan ng Cable ang Mga Praktikal na Kinakailangan sa Wiring

Maaaring i-configure ang Copper PVC Flame Retardant Control Cable para sa parehong naayos at mas nababaluktot na mga kondisyon ng control-wiring. Binabawasan nito ang pangangailangang pumili ng ganap na magkakaibang mga konstruksyon ng konduktor kapag ang isang proyekto ay naglalaman ng mga control cabinet, mga koneksyon sa kagamitan at mga nakapirming ruta ng cable sa loob ng parehong sistema ng kuryente.

Para sa mga circuit na nagdadala ng mga signal ng kontrol at pagsubaybay, ang resistensya ng konduktor ay isang mahalagang detalye sa halip na isang paglalarawan lamang ng materyal. Ang teknikal na talahanayan ay nagbibigay ng mga kinakailangan sa insulation resistance, withstand-voltage at conductor-resistance na maaaring magamit para sa teknikal na kumpirmasyon bago mag-order.

Kung ang proteksyon sa sunog ay bahagi ng de-koryenteng disenyo, ang mga katangian ng flame-retardant at fire-resistant ng cable ay dapat suriin kasama ng cable routing, mga paraan ng suporta at mga kinakailangan ng kumpletong sistema ng proteksyon sa sunog. Ang pagganap ng cable ay hindi dapat isaalang-alang nang nakapag-iisa mula sa paraan ng pag-install.

Mga Sitwasyon ng Application

1. Mga Sistema ng Proteksyon sa Sunog: Mga cabinet na pangkontrol sa proteksyon sa sunog, mga circuit na nauugnay sa alarma, kagamitan sa usok-tambutso at mga sistema ng kontrol sa bomba ng sunog.

2. Mga Power Facility: Mga electrical control cabinet, generator-set auxiliary circuit at control o signal wiring sa mga power distribution room.

3. Industrial Automation: Mga control system para sa mga linya ng produksyon, makinarya at kagamitan sa proseso kung saan kinakailangan ang flame-retardant na konstruksyon ng cable.

4. Pagbuo ng Mga Sistema ng Elektrisidad: Mga sistema ng kontrol ng elevator, kagamitan sa sentral na air-conditioning, mga silid sa basement ng makina at iba pang mga application ng automation ng gusali.

5. General Industrial Equipment: Wastewater-treatment equipment, drying lines, machine tool at iba pang auxiliary control circuit.

Kalidad at Teknikal na Pag-verify

Para sa teknikal na pagkuha, ang mga pangunahing punto sa pag-verify ay kinabibilangan ng konstruksyon ng konduktor, cross-section ng konduktor, kapal ng pagkakabukod ng PVC, paglaban sa pagkakabukod, paglaban sa boltahe, resistensya ng konduktor, pagsasaayos ng kalasag at ang tinukoy na mga kinakailangan sa pagganap ng sunog. Ang mga parameter na ito ay nagbibigay ng mas praktikal na batayan para sa pagtanggap ng produkto kaysa sa pangkalahatang paglalarawan ng kalidad ng cable.

Ang Qiancheng ay maaaring magbigay ng naaangkop na mga detalye ng produkto at teknikal na dokumentasyon ayon sa iniutos na pagsasaayos ng cable. Para sa mga proyekto sa engineering at pag-export, ang mga kinakailangan para sa mga ulat ng pagsubok, mga sertipiko, mga talaan ng inspeksyon, packaging at haba ng cable ay dapat kumpirmahin bago ang produksyon.

Gabay sa Pagpili ng Detalye

Cross-Section ng konduktor

Ang available na conductor cross-section ay 0.5mm² hanggang 10mm². Ang pagpili ay dapat na nakabatay sa circuit function, electrical load, pinapayagang conductor resistance at naaangkop na mga kinakailangan sa pag-install.

Core Dami

Ang karaniwang pagsasaayos ay sumasaklaw sa 2 hanggang 61 na mga core. Dapat matukoy ang core quantity mula sa bilang ng control, monitoring at auxiliary circuit na kinakailangan ng kagamitan o proyekto.

Mga Pangangailangan sa Shielding

Kung ang signal interference ay isang alalahanin, copper wire braiding o copper tape shielding ay maaaring isaalang-alang. Ang kinakailangang paraan ng shielding ay dapat kumpirmahin ayon sa elektrikal na kapaligiran at mga kinakailangan sa control-system.

Pagganap ng Sunog

Ang teknikal na talahanayan ay tumutukoy sa isang kondisyon ng pagkakalantad sa sunog na hindi bababa sa 830 ℃ sa loob ng 90 minuto at mga kinakailangan sa flame-retardant sa ilalim ng GB/T 19666. Ang kinakailangang kondisyon ng pagsubok at dokumentasyon ay dapat kumpirmahin laban sa aktwal na detalye ng proyekto bago ilagay ang order.

FAQ

1. Anong mga pamantayan ang tinukoy para sa cable na ito?

Ang teknikal na data ay tumutukoy sa GB/T 9330 para sa DC conductor resistance at GB/T 19666 para sa nakalistang flame-retardant na kinakailangan. Anumang karagdagang sertipikasyon o dokumentasyon ng pagsubok na kinakailangan para sa isang proyekto sa pag-export ay dapat kumpirmahin ayon sa iniutos na configuration ng cable.

2. Anong mga konstruksyon ng konduktor ang magagamit?

Maaaring i-configure ang cable gamit ang solid rigid conductors o multi-strand flexible conductors. Ang angkop na konstruksyon ay depende sa kung ang pag-install ay naayos, iruruta sa isang control cabinet o nangangailangan ng higit na kakayahang umangkop sa panahon ng pag-install.

3. Anong mga cross-section at pangunahing dami ang magagamit?

Ang mga nakalistang conductor cross-section ay mula sa 0.5mm² hanggang 10mm², na may mga core na dami mula 2 hanggang 61 na mga core. Ang huling kumbinasyon ay dapat kumpirmahin ayon sa disenyo ng circuit at pagsasaayos ng cable.

4. Maaari bang protektahan ang cable?

Oo. Maaaring tukuyin ang tansong wire braiding o copper tape wrapping bilang isang opsyonal na shielding layer, na may nakalistang shielding coverage rate na ≥80%.

5. Saan karaniwang ginagamit itong Copper PVC Flame Retardant Control Cable?

Ginagamit ito para sa control, monitoring at auxiliary circuits sa fire-protection system, power facilities, industrial automation equipment, pagbuo ng mga electrical system at iba pang pang-industriyang application kung saan kinakailangan ang tinukoy na flame-retardant at fire-resistant na katangian.

6. Anong impormasyon ang kailangan para sa isang sipi?

Ibigay ang kinakailangang modelo, uri ng conductor, cross-section, core quantity, shielding requirement, cable length, installation environment at naaangkop na fire-performance requirements. Anumang kinakailangang ulat ng inspeksyon, sertipiko o dokumentasyon sa pag-export ay dapat ding tukuyin nang maaga.
