XLPE Fire Resistant Copper Control Cable

Mga Modelo ng Produkto: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23, atbp.

Sa fire-protection at emergency control system, ang control cable ay dapat magpatuloy sa pagpapadala ng mga electrical signal kapag nalantad sa abnormal na init o sunog. Ang XLPE Fire Resistant Copper Control Cable ay inilaan para sa mga low-voltage na circuit na ito, na sumasaklaw sa mga configuration para sa panloob na routing, shielded signal wiring at mechanically protected installation. Kasama sa hanay ng produkto nito ang mga hindi armored, shielded at armored construction na tumutugma sa iba't ibang kondisyon ng pagtula.

Ang cable ay may kasamang copper conductor, XLPE insulation at isang double-layer synthetic mica tape na fire-resistant na istraktura. Tinutukoy ng ibinigay na teknikal na data ang maximum na pangmatagalang operating temperature na 90 ℃ para sa XLPE insulation. Maaaring piliin ang core count, conductor cross-section, shielding at armoring ayon sa control circuit, koneksyon ng kagamitan at paraan ng pag-install.

Detalye ng Produkto, Mga Dimensyon at Talaan ng Parameter ng Teknikal

Konstruksyon at Pagganap na Lumalaban sa Sunog

High-Purity Copper Conductor

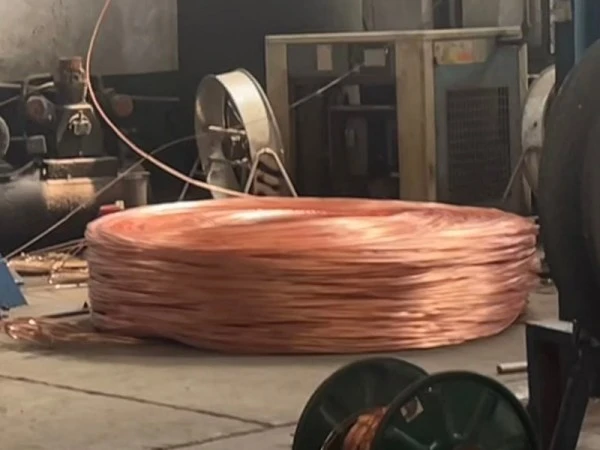

Tinutukoy ng ibinigay na detalye ang 99.99% high-purity na walang oxygen na tanso bilang materyal ng conductor. Ang mga solidong konduktor ng Class 1 ay nakalista para sa N-KYJV, habang ang mga flexible na configuration ng conductor ay available para sa mga kaukulang flexible na modelo. Ang mga cross-section mula 0.75 hanggang 6 mm² at mga core na dami mula 2 hanggang 61 ay nakalista, na nagpapahintulot sa cable configuration na itugma sa iba't ibang control-circuit layout.

XLPE Insulation

Ang XLPE cross-linked polyethylene ay bumubuo sa pangunahing insulation layer. Tinutukoy ng teknikal na data ang maximum na pangmatagalang operating temperature na 90 ℃ at isang panandaliang overload tolerance na 130 ℃. Ang hanay ng temperatura na ito ay dapat isaalang-alang kasama ng pag-load ng konduktor, mga kondisyon sa paligid at ang aktwal na kapaligiran sa pag-install kapag pumipili ng cable.

Double-Layer na Istraktura na Lumalaban sa Sunog ng Mica

Ang layer na lumalaban sa sunog ay binubuo ng double-layer synthetic mica tape wrapping. Ayon sa ibinigay na detalye, maaaring manatiling may lakas ang cable sa loob ng 90 minuto sa ilalim ng open-fire na temperatura na hindi bababa sa 830 ℃. Samakatuwid, ang layer na lumalaban sa sunog ay isang mahalagang bahagi ng pagtatayo ng cable para sa emergency control at mga signal circuit kung saan tinukoy ang patuloy na operasyon ng circuit.

Flame-Retardant Outer Sheath

Ang panlabas na kaluban ay tinukoy bilang flame-retardant polyolefin. Bilang karagdagan sa pagprotekta sa panloob na istraktura ng cable sa panahon ng pag-install at serbisyo, ang kaluban ay inilaan upang paghigpitan ang pagpapalaganap ng apoy sa ilalim ng nakasaad na mga kondisyon ng pagganap ng sunog.

Mga Modelo para sa Iba't ibang Kundisyon ng Pag-install

Ang hindi armored na NH-KYJY/NH-KYJYR na konstruksyon ay may pinakamababang bending radius na 6 na beses ang cable outer diameter at maaaring gamitin para sa mga cable tray, panloob na conduit at cable trenches. Kung ang electromagnetic interference ay isang alalahanin, ang shielded NH-KYJYP configuration ay nagbibigay ng copper-braided shielding na may tinukoy na coverage na hindi bababa sa 80%.

Para sa mga rutang nakalantad sa mechanical pressure o underground installation, ang N-KYJV22 at N-KYJY23 ay nakalista na may double-layer steel-tape armor at isang minimum na bending radius na 12 beses ang cable outer diameter. Ang paraan ng pag-install, mekanikal na pagkakalantad, mga kondisyon ng libing at kinakailangang antas ng proteksyon ay dapat kumpirmahin bago piliin ang nakabaluti na konstruksiyon.

Kung Saan Ginagamit ang Cable

Sistema ng Proteksyon sa Sunog

Ang control at signal circuit para sa mga alarma sa sunog, sprinkler pump, smoke exhaust fan, fire shutter at emergency lighting ay maaaring gumamit ng cable kung saan ang kinakailangang paglaban sa sunog at mga electrical parameter ay tumutugma sa detalye ng proyekto.

Underground at Sarado na Pasilidad

Ang mga tunnel, komprehensibong utility corridors, underground parking area at iba pang mga nakakulong na espasyo ay maaaring mangailangan ng fire-resistant control wiring para sa emergency equipment at fire-protection linkage system.

Mga Pasilidad ng Bagong Enerhiya

Ang mga photovoltaic power station, mga silid ng kagamitan sa pag-iimbak ng enerhiya at imprastraktura sa pagcha-charge ay maaaring magsama ng mga emergency control circuit kung saan ang temperatura, pagganap ng sunog at mga kondisyon ng pag-install ay kailangang isaalang-alang nang magkasama.

Pampubliko at Mataas na Occupancy na Gusali

Ang mga ospital, paaralan, shopping mall, paliparan at mga gusali ng opisina ay maaaring mangailangan ng mga circuit ng kontrol na lumalaban sa sunog para sa mga emergency system at kagamitan sa serbisyo ng gusali.

Mga Pasilidad na Pang-industriya

Maaaring gumamit ng mga plantang metalurhiko, kemikal at iba pang pang-industriya na mga kable ng kontrol na lumalaban sa sunog para sa pagsasara ng kagamitan, alarma, pang-emergency na bentilasyon at mga kaugnay na function ng kontrol, na napapailalim sa mga naaangkop na kinakailangan ng proyekto.

Na-export na Kagamitang Pang-elektrisidad

Maaaring tukuyin ang cable bilang bahagi ng electromechanical equipment o fire-protection system na inilaan para sa mga proyekto sa ibang bansa, na may mga kinakailangang pamantayan, test documentation at packaging na nakumpirma ayon sa patutunguhang merkado.

Teknikal na Pag-verify at Mga Pagsasaalang-alang sa Pagkuha

Para sa isang control cable na lumalaban sa sunog, ang pag-verify ay dapat na sumasakop ng higit sa materyal ng konduktor. Ang conductor cross-section, core quantity, insulation resistance, withstand-voltage result, fire-resistant layer, sheath material at naaangkop na mga kondisyon sa pag-install ay dapat lahat ay tumutugma sa detalye ng proyekto.

Ang ibinigay na data ay tumutukoy sa 3000V/5min para sa tapos na produkto na makatiis-boltahe na pagsubok at isang insulation resistance na hindi bababa sa 1000 MΩ·km sa 20℃. Para sa pagkuha ng proyekto, ang mga kinakailangang ulat sa pagsubok, mga dokumento ng sertipikasyon at naaangkop na mga pamantayan sa patutunguhan-market ay dapat na kumpirmahin laban sa eksaktong modelo ng cable kaysa sa kategorya ng produkto sa kabuuan.

Para sa mga order sa pag-export, maaaring ayusin ang packaging gamit ang plastic film wrapping at plastic o fumigated wooden reels ayon sa ibinigay na detalye. Ang pangunahing pagkakakilanlan, haba ng paghahatid at anumang mga kinakailangan para sa shielding, armoring o low-smoke halogen-free na konstruksyon ay dapat isama sa detalye ng order.

Paano Tukuyin ang Cable para sa isang Proyekto

Kumpirmahin muna ang boltahe ng control-circuit at kinakailangang antas ng pagganap ng sunog. Pagkatapos ay tukuyin ang conductor cross-section at bilang ng mga core ayon sa konektadong kagamitan at disenyo ng circuit. Kung ang ruta ng cable ay dumaan sa isang lugar na may electromagnetic interference, maaaring isaalang-alang ang isang shielded construction. Para sa direktang paglilibing o mekanikal na nakalantad na mga ruta, maaaring kailanganin ang isang nakabaluti na modelo.

Tinutukoy din ng ruta ng pag-install ang pinakamababang radius ng baluktot. Ang mga hindi naka-armor na bersyon ay nangangailangan ng hindi bababa sa 6 na beses ang cable outer diameter, mga shielded na bersyon nang hindi bababa sa 8 beses, at ang mga nakalistang armored na bersyon nang hindi bababa sa 12 beses. Para sa mga proyektong kinasasangkutan ng mga tunnel, ospital, shopping mall o iba pang lugar na may mataas na populasyon, ang kinakailangang low-smoke halogen-free o iba pang espesyal na konstruksyon ng cable ay dapat kumpirmahin sa detalye ng proyekto bago mag-order.

FAQ

1. Anong pamantayan ang tinukoy para sa cable na ito?

Tinutukoy ng ibinigay na teknikal na talahanayan ang GB/T 9330 bilang naaangkop na pamantayan para sa produkto. Para sa mga proyekto sa ibang bansa, ang kinakailangang internasyonal na pamantayan, mga dokumento ng sertipikasyon at mga kinakailangan sa pagsubok ay dapat kumpirmahin ayon sa patutunguhan na merkado at ang eksaktong pagtatayo ng cable.

2. Ano ang konstruksyon na lumalaban sa sunog at gaano katagal maaaring manatiling may lakas ang circuit?

Gumagamit ang cable ng double-layer synthetic mica tape bilang layer na lumalaban sa sunog. Tinutukoy ng ibinigay na teknikal na data ang tuluy-tuloy na pag-energize sa loob ng 90 minuto sa ilalim ng open-fire na temperatura na hindi bababa sa 830 ℃. Ang aktwal na pag-uuri ng paglaban sa sunog at dokumentasyon ng pagsubok ay dapat ma-verify laban sa iniutos na modelo at naaangkop na pamantayan ng proyekto.

3. Anong mga sukat ng konduktor at mga pangunahing dami ang magagamit?

Ang nakalistang karaniwang conductor cross-sections ay 0.75, 1.0, 1.5, 2.5, 4 at 6 mm². Kasama sa karaniwang core series ang 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 at 61 na mga core. Maaaring talakayin ang mga espesyal na bilang ng core ayon sa kinakailangan ng proyekto.

4. Available ba ang mga shielded at armored na bersyon?

Oo. Nakalista ang Shielded NH-KYJYP na may copper-braided shielding at isang coverage rate na hindi bababa sa 80%. Ang N-KYJV22 at N-KYJY23 ay nakalista na may double-layer steel-tape armor. Dapat piliin ang modelo ayon sa electromagnetic interference, mekanikal na pagkakalantad at paraan ng pag-install.

5. Anong bending radius ang dapat panatilihin sa panahon ng pag-install?

Ayon sa ibinigay na detalye, ang hindi armored na NH-KYJY/NH-KYJYR ay nangangailangan ng minimum na bending radius na 6 na beses ng cable outer diameter, ang shielded NH-KYJYP ay nangangailangan ng hindi bababa sa 8 beses, at ang armored N-KYJV22 o N-KYJY23 ay nangangailangan ng hindi bababa sa 12 beses.

6. Anong impormasyon ang kailangan para sa isang sipi?

Pakibigay ang kinakailangang modelo, conductor cross-section, core quantity, cable length, rated voltage, laying method at installation environment. Kung kinakailangan ang shielding, steel-tape armoring, low-smoke halogen-free construction, espesyal na haba ng paghahatid o export packaging, dapat ding isama ang mga detalyeng ito para tumpak na maitugma ang detalye at dokumentasyon.
