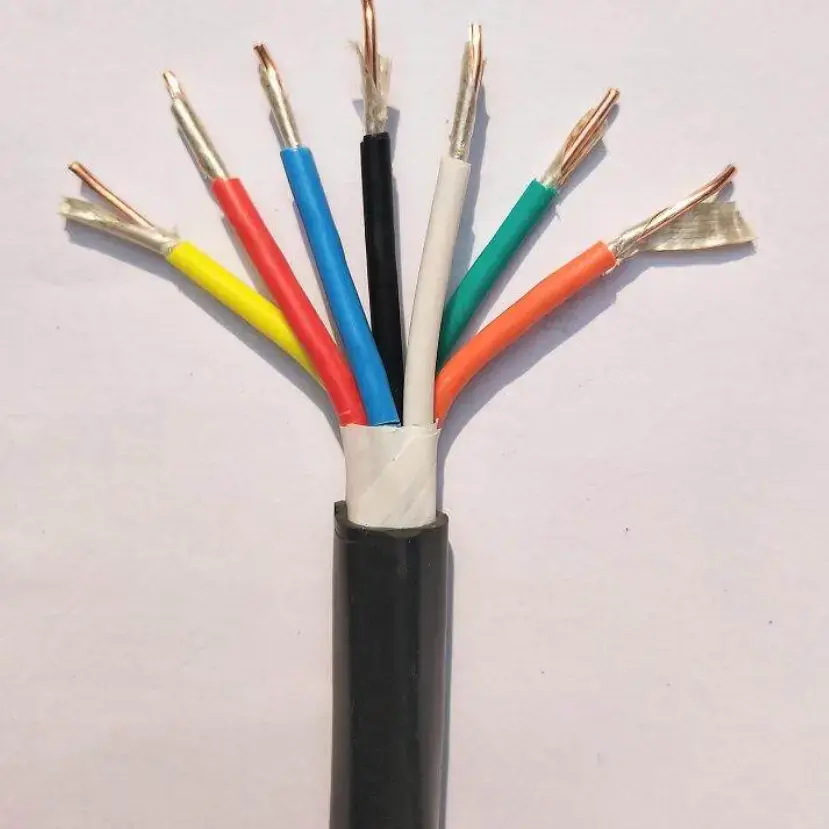

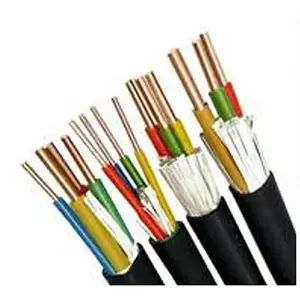

Copper PVC Fire Resistant Control Cable

Pangunahing Modelo ng Produkto: N-KVV(NH-KVV).

Pinagsasama ng Copper PVC Fire Resistant Control Cable ang isang copper conductor, mica-tape fire-resistant layer at PVC insulation at sheath para sa control at auxiliary circuit na nangangailangan ng fire-resistant cable construction. Ang 450/750V cable ay inilaan para sa mga application kung saan ang pagpapanatili ng circuit continuity para sa isang tinukoy na panahon sa ilalim ng pagkakalantad ng sunog ay bahagi ng disenyo ng system. Depende sa konstruksyon ng conductor, ang cable ay maaaring i-configure sa Class 1 o Class 5 copper conductor.

Binubuo ng mica tape ang pangunahing layer na lumalaban sa sunog sa paligid ng konduktor, habang ang mga opsyon sa nababaluktot na konduktor ay ginagawang mas madaling i-ruta ang cable sa pamamagitan ng mga cable tray, control cabinet at mga koneksyon sa kagamitan. Ang pagpili ng detalye ay dapat isaalang-alang ang cross-section ng conductor, dami ng core, mga kondisyon ng pag-install at ang mga kinakailangan sa pagganap ng sunog ng kumpletong sistema ng kuryente.

Mga Dimensyon ng Pagtutukoy ng Produkto at Talahanayan ng Teknikal na Parameter

Konstruksyon na Lumalaban sa Sunog at Disenyo ng Cable

Mica-Tape Fire-Resistant Layer

Ang mika tape ay nakaposisyon sa paligid ng konduktor bilang pangunahing sangkap na lumalaban sa sunog. Sa ilalim ng pagkakalantad sa sunog, ang layer na ito ay nilayon upang mapanatili ang electrical insulation para sa mga tinukoy na kondisyon ng pagsubok at tumulong na mapanatili ang circuit continuity para sa kinakailangang panahon. Dapat kumpirmahin ang aktwal na rating ng paglaban sa sunog laban sa naaangkop na detalye ng produkto at paraan ng pagsubok para sa proyekto.

Mga Opsyon sa Copper Conductor

Ang konstruksiyon ng konduktor ay maaaring batay sa Class 1 o Class 5 na tanso ayon sa kinakailangang pagsasaayos ng cable. Ang teknikal na talahanayan ay nagbibigay ng dami ng conductor, cross-section at 20℃ DC resistance values, na nagpapahintulot sa mga electrical parameter na masuri bago ang pagkumpirma ng detalye.

PVC Insulation at Sheath

Ang PVC ay nagbibigay ng pangunahing pagkakabukod sa paligid ng konduktor at nag-aambag sa pangkalahatang mekanikal na proteksyon ng cable. Ang nakalistang kapal ng pagkakabukod ay nagbabago sa nominal na cross-section, kaya dapat piliin ang detalye ng cable kasama ang kinakailangang laki ng conductor at mga kondisyon ng pag-install.

Paano Naaangkop ang Cable sa Mga Sistema ng Pagkontrol sa Fire-Protection

Ang Copper PVC Fire Resistant Control Cable ay inilaan para sa mga circuit kung saan ang control, alarm, monitoring o auxiliary function ay maaaring kailangang manatiling available sa panahon ng sunog sa loob ng tinukoy na panahon. Kasama sa mga karaniwang circuit ang mga fire-protection control cabinet, smoke-exhaust equipment, fire pump at iba pang mga electrically controlled system.

Ang function na lumalaban sa sunog ay dapat isaalang-alang bilang bahagi ng kumpletong disenyo ng circuit. Ang pagruruta ng cable, paraan ng pagsuporta, mga nakakonektang kagamitan, kapaligiran sa pag-install at ang kinakailangang pag-uuri ng paglaban sa sunog ay maaaring makaapekto sa panghuling pagganap ng system.

Mga Sitwasyon ng Application

1. Fire-protection Engineering: Fire-protection linkage control cabinet, fire alarm system, smoke exhaust fan at fire-water pump control circuit.

2. Mga Power Plant: Mga electrical control cabinet, pangalawang linya ng kontrol para sa mga generator set at control o signal wiring sa mga power distribution room.

3. Industriya ng Metalurhiko: Mga awtomatikong operation console at control circuit para sa production-line equipment sa mga metallurgical workshop.

4. Konstruksyon ng Gusali: Mga basement machine room, central air-conditioning system at elevator fire-protection linkage control system.

5. Pangkalahatang Industriya: Wastewater treatment equipment, drying production lines at machine-tool supporting control circuits kung saan kinakailangan ang construction na lumalaban sa sunog.

Mga Pagsasaalang-alang sa Praktikal na Pagpili

1. Konduktor Cross-Section

Ang kinakailangang cross-section ay dapat matukoy mula sa electrical load, circuit function, pinapayagang conductor resistance at naaangkop na mga kinakailangan sa pag-install. Sinasaklaw ng available na data ang mga nominal na cross-section mula 0.5mm² hanggang 6mm².

2. Core Quantity

Ang pangunahing dami ay dapat na tumutugma sa bilang ng kontrol, alarma, pagsubaybay at auxiliary circuit na dadalhin. Ang talahanayan ay naglilista ng mga inirerekomendang core configuration sa pamamagitan ng 61 core, na may custom na core quantity na available ayon sa ibinigay na detalye.

3. Flexibility at Ruta ng Pag-install

Kung saan ang mga kable ay dapat dumaan sa mga control cabinet, tray o koneksyon ng kagamitan, dapat isaalang-alang ang konstruksyon ng konduktor at mga pinapayagang baluktot na kondisyon. Ang kinakailangang baluktot na radius ay dapat kumpirmahin mula sa naaangkop na detalye ng cable sa halip na ipagpalagay na mula sa uri ng conductor lamang.

4. Mga Kinakailangan sa Paglaban sa Sunog

Dapat piliin ang mga cable na lumalaban sa sunog ayon sa kinakailangang tagal ng pagsubok, mga kondisyon ng pagkakalantad sa sunog at pamantayan ng system. Ang isang cable ay hindi dapat tukuyin lamang ng terminong "lumalaban sa sunog"; ang kinakailangang pag-uuri ng pagganap at pagsuporta sa dokumentasyon ng pagsusulit ay dapat ding kumpirmahin.

Kalidad at Teknikal na Pag-verify

Para sa pagkuha ng proyekto, ang mga pangunahing punto ng pag-verify ay kinabibilangan ng materyal at konstruksyon ng konduktor, nominal na cross-section, resistensya ng konduktor, pagsasaayos ng mika-tape, kapal ng pagkakabukod ng PVC at mga dimensyon ng tapos na cable. Ang mga masusukat na katangiang ito ay nagbibigay ng praktikal na batayan para sa paghahambing ng ibinigay na cable sa napagkasunduang teknikal na detalye.

Para sa mga order sa pag-export o engineering, maaaring i-coordinate ng Qiancheng ang kinakailangang dokumentasyon ng produkto ayon sa detalye ng cable at mga kinakailangan ng proyekto. Kung kinakailangan ang isang partikular na ulat ng pagsubok sa paglaban sa sunog, sertipiko o dokumento ng inspeksyon, dapat itong tukuyin bago ang kumpirmasyon ng order upang masuri ang naaangkop na dokumentasyon laban sa aktwal na configuration ng cable.

FAQ

Ano ang rate na boltahe ng Copper PVC Fire Resistant Control Cable na ito?

Ang rate ng boltahe ay 450/750V. Ito ay inilaan para sa control, monitoring at auxiliary circuits kung saan kinakailangan ang tinukoy na fire-resistant construction.

Anong materyal ang nagbibigay ng function na lumalaban sa sunog?

Ginagamit ang mika tape bilang patong na lumalaban sa sunog sa paligid ng konduktor. Ang tungkulin nito ay tumulong na mapanatili ang pagkakabukod ng elektrisidad at pagpapatuloy ng circuit sa ilalim ng tinukoy na mga kundisyon ng pagsubok sa sunog.

Anong mga sukat ng konduktor ang sakop ng talahanayan ng detalye?

Sinasaklaw ng talahanayan ang mga nominal na cross-section mula 0.5mm² hanggang 6mm², na may kaukulang mga configuration ng conductor, PVC insulation thickness at 20℃ DC conductor resistance values.

Gaano karaming mga core ang maaaring i-configure?

Ang mga nakalistang inirerekomendang core number ay 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 at 61. Maaaring talakayin ang custom na dami ng core ayon sa detalye ng proyekto.

Saan maaaring gamitin itong Copper PVC Fire Resistant Control Cable?

Maaari itong ilapat sa mga sistema ng kontrol sa proteksyon ng sunog, mga circuit ng kontrol ng power-plant, kagamitang metalurhiko, mga sistema ng mekanikal at elektrikal na gusali, kagamitan sa paggamot ng wastewater at iba pang mga aplikasyon ng kontrol sa industriya kung saan kinakailangan ang pagtatayo ng cable na lumalaban sa sunog.

Anong impormasyon ang dapat ibigay para sa isang sipi ng proyekto?

Para sa pagkumpirma ng detalye, kapaki-pakinabang na ibigay ang kinakailangang modelo, cross-section ng conductor, dami ng core, haba ng cable, kapaligiran sa pag-install, mga kinakailangan sa paglaban sa sunog at anumang kinakailangang teknikal na dokumento o mga talaan ng inspeksyon.
