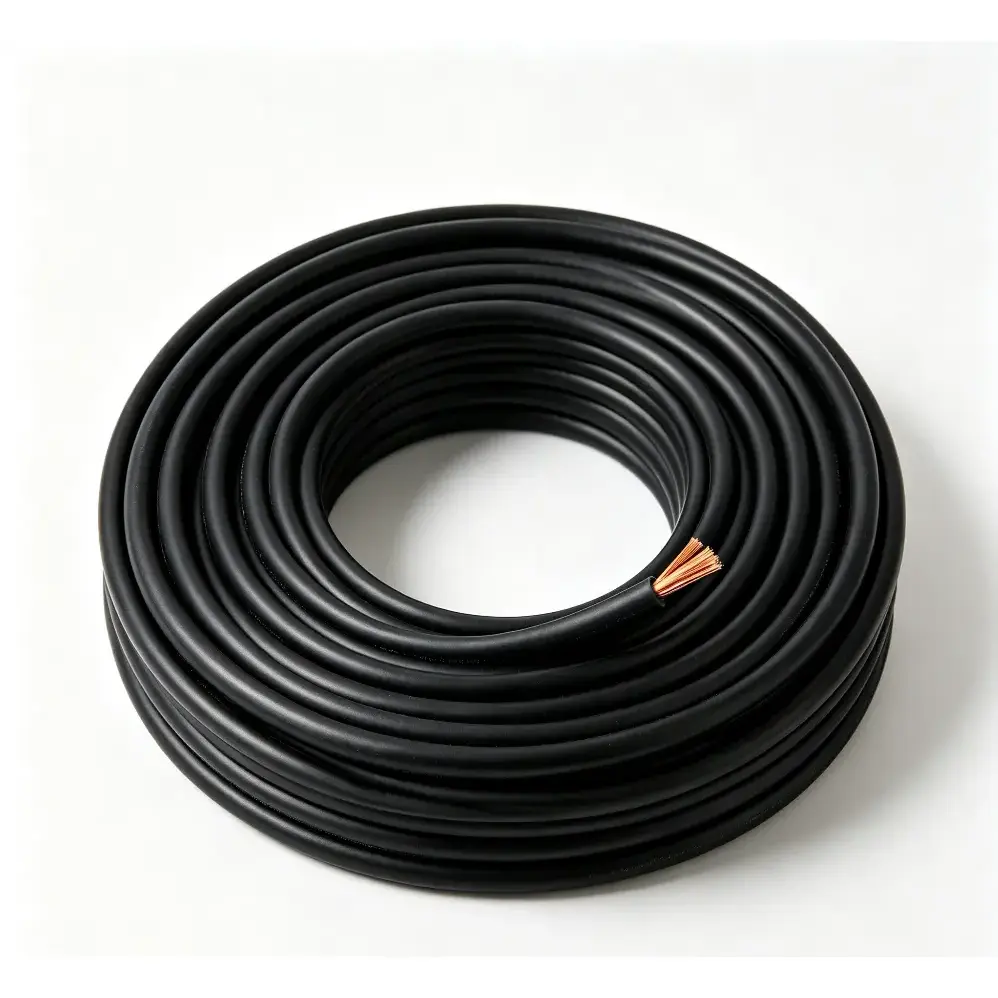

Copper PVC Fire Resistant Flexible Control Cable

Mga Modelo ng Produkto: N(NH)-KVVR, N(NH)-KVVRP, atbp.

Ang Copper PVC Fire Resistant Flexible Control Cable ay idinisenyo para sa control at signal circuits kung saan kailangang isaalang-alang ang flexible installation at fire-resistance requirements. Gumagamit ito ng Class 5 flexible copper conductor, isang mica-tape fire-resistant layer, at extruded PVC insulation at sheath. Ang konstruksiyon na ito ay nilayon upang makatulong na mapanatili ang integridad ng circuit para sa isang tinukoy na panahon sa ilalim ng mga kondisyon ng sunog, depende sa naaangkop na configuration ng cable at mga kinakailangan sa pagsubok.

Ang flexible conductor structure ay ginagawang angkop ang cable para sa mga control cabinet, fire-protection system, mechanical at electrical equipment, at industrial automatic-control circuits kung saan ang paulit-ulit na baluktot o nakakulong na mga wiring space ay maaaring gawing mas hinihingi ang pag-install. Ang pagpili ng cable ay dapat na batay sa cross-section ng conductor, dami ng core, paraan ng pag-install, mga kinakailangan sa pagganap ng sunog at mga katangian ng elektrikal ng konektadong kagamitan.

Mga Dimensyon ng Pagtutukoy ng Produkto at Talahanayan ng Teknikal na Parameter

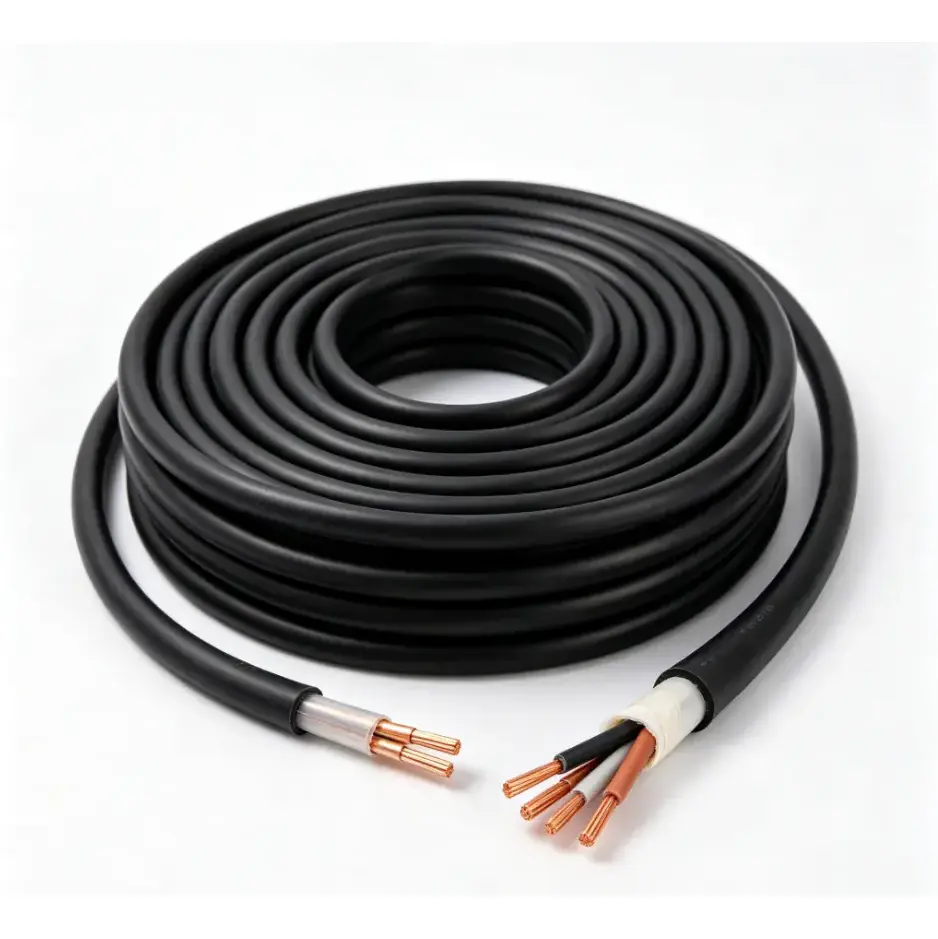

Konstruksyon at Pagganap

Pinagsasama ng konstruksyon ng cable ang isang nababaluktot na copper conductor na may mica-tape fire-resistant layer at PVC insulation at sheath. Ang bawat bahagi ay may isang tiyak na pag-andar sa pangkalahatang istraktura ng cable, kaya ang kinakailangang detalye ay dapat mapili ayon sa control circuit, kapaligiran sa pag-install at naaangkop na mga kinakailangan sa pagganap ng sunog.

Flexible Class 5 Copper Conductor

Ang multi-strand conductor construction ay nagbibigay ng higit na kakayahang umangkop kaysa sa solidong conductor ng parehong nominal na cross-section. Ito ay kapaki-pakinabang para sa mga wiring ng cabinet, mga koneksyon sa kagamitan at mga pag-install kung saan kailangang dumaan ang cable sa mga limitadong espasyo o sa paligid ng mga bahagi ng kagamitan.

Mica-Tape Fire-Resistant Layer

Ang mika tape ay inkorporada bilang ang patong na lumalaban sa sunog sa paligid ng konduktor. Sa isang konstruksyon ng cable na lumalaban sa sunog, ang layer na ito ay inilaan upang makatulong na protektahan ang conductive path kapag ang cable ay nalantad sa mataas na temperatura o apoy para sa tagal na tinukoy ng mga naaangkop na kondisyon ng pagsubok.

PVC Insulation at Sheath

Ang extruded PVC insulation ay nagbibigay ng electrical separation sa pagitan ng conductor at nakapalibot na mga bahagi ng cable, habang ang panlabas na upak ay nagbibigay ng karagdagang mekanikal at proteksyon sa kapaligiran. Ang kapal ng pagkakabukod ay nag-iiba sa nominal na cross-section, tulad ng ipinapakita sa talahanayan ng detalye sa itaas.

Kung Saan Ito Ginagamit

Ang Copper PVC Fire Resistant Flexible Control Cable ay inilaan para sa control at signal wiring kung saan ang pagpapatuloy ng circuit sa ilalim ng tinukoy na mga kondisyon ng sunog ay isang mahalagang pagsasaalang-alang sa disenyo. Kasama sa mga karaniwang aplikasyon ang mga cabinet na pangkontrol sa sunog, mga sistema ng pagprotekta sa sunog, mga kagamitang mekanikal at elektrikal, mga sistema ng kontrol na nauugnay sa kuryente, at mga pang-industriyang automation na installation.

Sa mga nakakulong na control cabinet o equipment enclosure, ang nababaluktot na konstruksyon ng conductor ay maaaring gawing simple ang pagruruta kumpara sa hindi gaanong flexible na mga konstruksyon ng cable. Para sa mga pang-industriyang pag-install, ang panghuling pagpili ay dapat ding isaalang-alang ang ambient temperature, cable tray o pag-aayos ng conduit, mga kinakailangan sa baluktot, kahalumigmigan, langis o iba pang pagkakalantad sa kapaligiran, at ang electrical load ng konektadong control circuit.

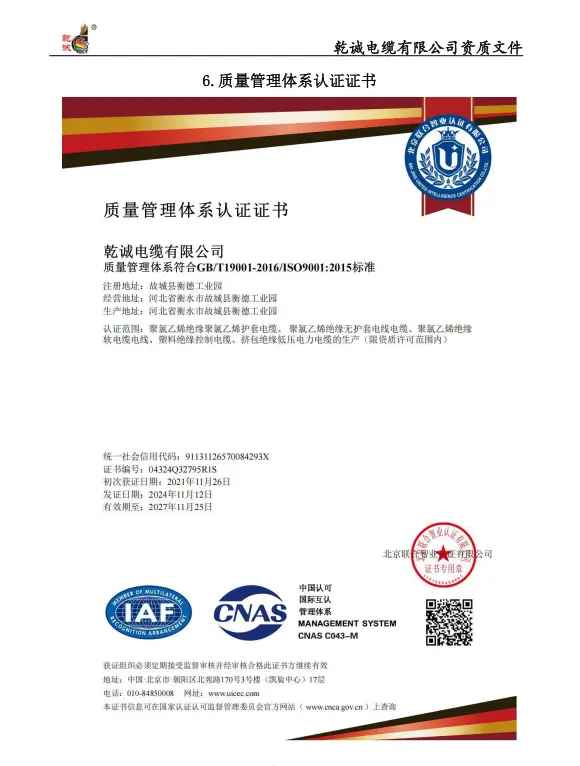

Pagpapatunay ng Kalidad at Pagtutukoy

Para sa ganitong uri ng cable, ang pagtatasa ng kalidad ay dapat na nakabatay sa nasusukat na konstruksyon at mga de-koryenteng parameter kaysa sa hitsura lamang. Ang cross-section ng conductor, resistensya ng konduktor, kapal ng pagkakabukod, layer na lumalaban sa sunog, dami ng core at naaangkop na mga kinakailangan sa pagganap ng sunog ay dapat suriin laban sa napagkasunduang detalye.

Bago ang paggawa o pagpapadala, maaaring itugma ang dokumentasyon ng proyekto sa kinakailangang modelo, cross-section, core quantity, uri ng conductor at mga kinakailangan sa pagsubok. Para sa mga aplikasyon sa engineering, maaari ding kumpirmahin ng mga customer kung kinakailangan ang mga karagdagang talaan ng inspeksyon, teknikal na data o mga sample bago ang maramihang produksyon.

Ano ang Dapat Kumpirmahin Bago Mag-order?

Ang naaangkop na detalye ay depende sa control system at mga kondisyon ng pag-install. Bago maglagay ng order, kapaki-pakinabang na kumpirmahin ang mga sumusunod na punto:

1. Conductor cross-section ayon sa mga kinakailangan sa circuit at naaangkop na mga kalkulasyon ng kuryente.

2. Kinakailangang dami ng core at kung kailangan ng standard o customized na core configuration.

3. Mga kinakailangan sa pagganap na lumalaban sa sunog at ang naaangkop na proyekto o pamantayan sa pagsubok.

4. Paraan ng pag-install, kabilang ang control cabinet wiring, pag-install ng conduit, pag-install ng cable tray o koneksyon ng kagamitan.

5. Kinakailangang haba ng cable, packaging, dokumentasyon at mga kinakailangan sa inspeksyon para sa proyekto.

FAQ

1. Mapapanatili ba nitong Copper PVC Fire Resistant Flexible Control Cable ang circuit continuity sa panahon ng sunog?

Ang cable ay idinisenyo gamit ang isang mica-tape fire-resistant layer upang makatulong na mapanatili ang conductive path para sa isang tinukoy na panahon sa ilalim ng naaangkop na mga kondisyon ng pagsubok sa sunog. Ang aktwal na pagganap ng paglaban sa sunog ay nakasalalay sa pagtatayo ng cable, paraan ng pag-install at mga kinakailangan sa pagsubok ng tinukoy na produkto.

2. Anong materyal ng konduktor ang ginagamit sa cable na ito?

Gumagamit ito ng nababaluktot na mga konduktor ng tanso. Ang configuration ng conductor at maximum na single-wire diameter ay nag-iiba ayon sa nominal na cross-section, na may mga nauugnay na halaga na ibinigay sa teknikal na talahanayan.

3. Anong mga cross-section at pangunahing dami ang magagamit?

Ang mga nakalistang cross-section ay 0.5mm², 0.75mm², 1.0mm², 1.5mm², 2.5mm², 4mm² at 6mm². Kasama sa mga inirerekomendang dami ng core ang 2 hanggang 61 na mga core sa mga configuration na ipinapakita sa talahanayan, at maaaring talakayin ang customized na mga core quantity ayon sa mga kinakailangan ng proyekto.

4. Maaari bang ipasadya ang cable para sa isang proyekto?

Oo. Ang dami ng core at haba ng cable ay maaaring ipasadya ayon sa detalye ng proyekto. Bago ang produksyon, ang kinakailangang conductor cross-section, core configuration, fire-resistant construction, mga kondisyon sa pag-install at mga kinakailangan sa dokumentasyon ay dapat kumpirmahin.

5. Saan karaniwang ginagamit ang ganitong uri ng cable?

Kasama sa mga karaniwang aplikasyon ang mga cabinet na pangkontrol ng sunog, pagtatayo ng mga sistema ng proteksyon sa sunog, kagamitang mekanikal at elektrikal, mga pang-industriyang control circuit at iba pang mga instalasyon kung saan kinakailangan ang flexible na mga kable at konstruksyon ng cable na lumalaban sa sunog.

6. Anong teknikal na impormasyon ang dapat ibigay para sa pagsipi?

Para sa tumpak na pagsipi at pagsusuri sa detalye, mangyaring ibigay ang kinakailangang modelo, cross-section ng conductor, dami ng core, haba ng cable, kapaligiran sa pag-install at naaangkop na mga kinakailangan sa pagganap ng sunog. Kung magagamit, ang mga guhit ng proyekto o teknikal na mga detalye ay maaari ding gamitin upang kumpirmahin ang pagtatayo ng cable bago ang produksyon.
